13.2 Overzicht van het toestel en serviceonderdelen
MegaLux 5
231

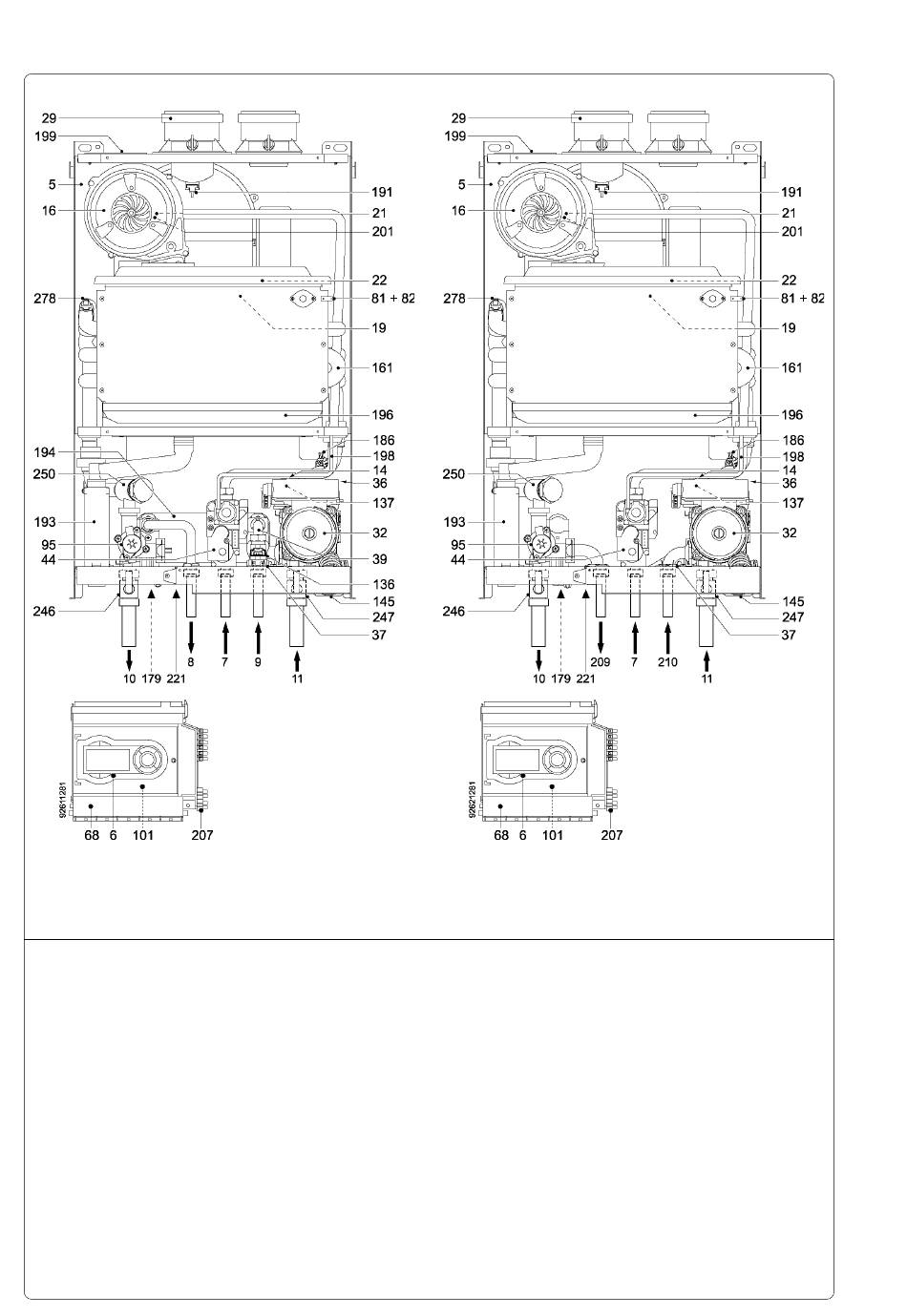

Figuur 13.2 MegaLux 5
231
Omschrijving.....................................Bestelnummer
5
Gesloten ruimte
Afdichtprofiel gesloten ruimte
Doorvoerrubber gesloten ruimte (2 stuks) ........ 3291091
6
Displayplaat, incl. drukknoppen ....................... 3293452
7
Gastoevoer
8
Warm waterleiding (type 5 en 6)
9
Koud waterleiding (type 5 en 6)
Ontluchtings- / aftapkraantje 1/4'' (type 6) ...... 3286104
10
Aanvoer-cv
11
Retour-cv
14
Overstortventiel cv-zijdig ................................... 3291012
16
Ventilator .......................................................... 3291301
Pakking ventilator-mengkamer (p. 10st.) ......... 3291300
19
Verbrandingskamer
21
Gasinspuiter G25 7,55 .................................... 3291204
22
Branderbed (4 stenen) ..................................... 3286492
Pakkingset t.b.v. onderhoudsbeurt .................. 3286902
29
Toesteluitgang verbrandingsgassen
32
Pomp (modulerend) met ontluchter ................. 3293405
36
Automatische ontluchter WILO pomp (los) ..... 3291106
38
Figuur 13.3 MegaLux A
37
39
44
68
81
82
95
101 Universele serviceprint DBM05 ........................ 3293416
130 Tapwaterpomp (boiler) (type 6) ..................... 3293403
136 Stromingssensor (type 5) .............................. 3291011
137 Cv-druksensor ................................................ 3293404
145 Manometer ....................................................... 3291108
MegaLux 5
/ MegaLux 6
231
231
MegaLux A
231
231
Omschrijving.....................................Bestelnummer
Zeef stromingssensor (type 5) ......................... 3287072
Zeef koudwaterinlaat (type 6) ........................... 3287072
Waterhoeveelheidsregl. 9 l/min. (type 5) ......... 3291065
Waterhoeveelheidsregl. 15 l/min. (type 6) .... 3293064
Gasblok ........................................................... 3291201
Elektrakast leeg (MegaLux) ............................ 3293450
Vonk-elektrode ................................................ 3291410
Kabel vonk-elektrode, incl. bougiedop ............. 3291411
Ionisatie-elektrode ........................................... 3286409
Ionisatiekabel ................................................... 3291408
Driewegklep (compleet) (type 5 en 6) ........... 3291406
Driewegklep (compleet) (type A) ...................... 3293406
Motor en cartridge 3-wegklep .......................... 3291400
Zekering F3.15A (per 10 stuks) ..................... 3291096
/ MegaLux A
231
