Fietsonderdelen van uw e-bike
6.6 Verlichting
Uw speed pedelec is uitgerust met fietsverlichting die
correspondeert met de Richtlijn voor de Typegoedkeuring en
is voorzien van het officiële keurmerk aangeduid met de letter
E met een zescijferig nummer. De voeding voor de verlichting
komt vanuit de accu.
De koplamp is een hoogwaardige LED-lamp (afbeelding
6.19) met hoge lichtopbrengst en een standlichtfunctie.
Het achterlicht is ook een LED-lamp met standlichtfunctie,
remlichtfunctie en kentekenverlichting (afbeelding 6.20).
Afbeelding 6.21
Op het display heeft u de mogelijkheid om kortstondig
grootlicht te kiezen door de lichtknop linksboven op het display
Achterste bout
ingedrukt te houden (zie paragraaf 5.4 Bediening van het
display). Op het moment dat u de lichtknop loslaat, schakelt de
verlichting terug van grootlicht naar dimlicht.
In geval van storing, controleer alle contacten van de koplamp
en het achterlicht en controleer of de schakelaar op het display
op "On" staat. Controleer of de bedrading beschadigingen heeft.
Riemspanner
Kunt u de oorzaak niet vinden, raadpleeg dan uw Klever dealer.
Voorste
Stelbout
& borgmoertje
bout
Afbeelding 6.22
Meer informatie over de verlichting vindt u in de
gebruiksaanwijzing van de leverancier.
6.7 Wielen & banden
Wielen zijn zwaarbelaste onderdelen, ze zorgen voor het
contact met het wegdek, voor de aandrijving en voor het
Afbeelding 6.23
opvangen van oneffenheden in het wegdek. Daarom is het
zaak de wielen regelmatig te controleren. Mocht u een zij- of
hoogteslag of spaakbreuk in het wiel krijgen, dan moet het
wiel worden gerepareerd en/of opnieuw worden uitgelijnd.
Dat laat u door uw Klever dealer doen.
Voor het vervangen van banden, moeten de wielen uit uw
speed pedelec worden gehaald. Ook voor het plakken van
een lekke band kan dat handig zijn. Demontage en montage
van de wielen is zeer specialistisch werk dat u beter aan de
werkplaats van uw Klever dealer kunt overlaten. Als u de
wielen toch moet demonteren, bijvoorbeeld voor vervoer van
uw speed pedelec, ga dan als volgt te werk.
Afbeelding 6.24
48
www.klever-mobility.com
Waarschuwing! Met een kapotte verlichting bent u in
overtreding. E-bikes zonder verlichting zijn in het donker
zeer slecht zichtbaar en daardoor in het verkeer een
gevaar voor eigen leven.

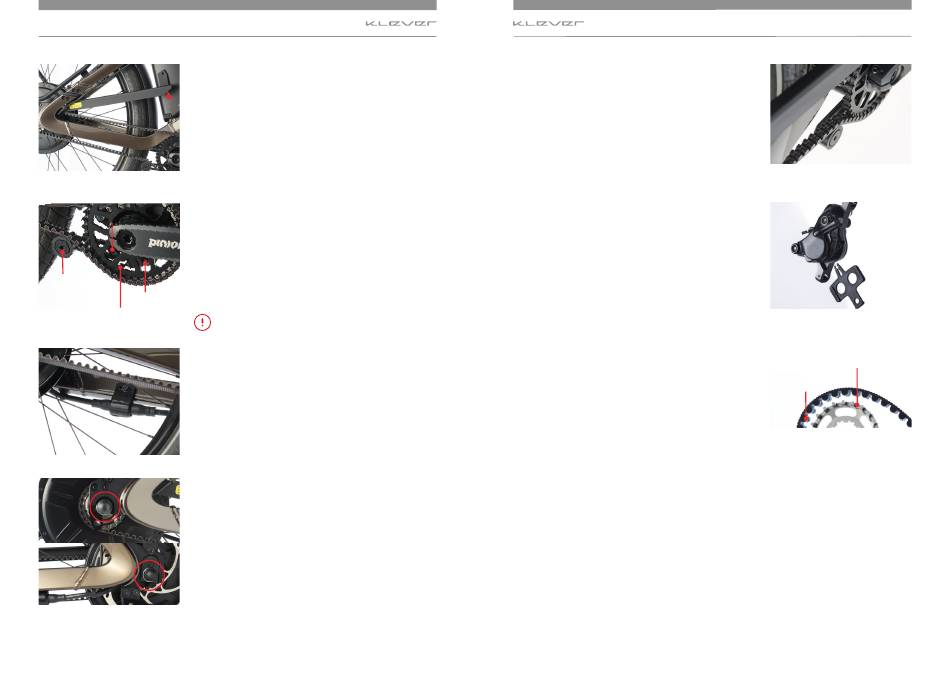

Demontage van het achterwiel
• Schakel het elektrische systeem uit en haal de accu uit uw
speed pedelec.
• Draai met een 4 mm. inbussleutel de bevestigingsbout
van de beschermbeugel boven de riem los. Draai de beugel
omhoog zodat de riem vrij komt (afbeelding 6.21).
• Draai met een 7 mm. steeksleutel het borgmoertje van de
afstelbout aan de onderkant van de riemspanner los. Draai
daarna de afstelbout met een 3 mm. inbussleutel deels uit
de riemspanner (afbeelding 6.22).
• Draai nu met een 4 mm. inbussleutel de voorste bout van
de riemspanner een paar slagen los.
• Draai daarna met een 4 mm. inbussleutel de achterste bout
van de riemspanner een paar slagen los.
• Nu is de spanning van de riem af, maar probeer de riem
NIET van het kettingwiel af te nemen. Ook niet met
gereedschappen. Door het profiel van de riem zal dat niet
lukken.
• Draai vervolgens met een T25 Torxsleutel aan de
binnenkant van de linker liggende achtervork de klembout
van de motorstekker los (afbeelding 6.23). Haal de twee
delen van de motorstekker uit elkaar.
• Draai beide asmoeren los met een 19 mm. steek- dopsleutel
(afbeelding 6.24).
• Laat het achterwiel nu voorzichtig uit het frame zakken. Als
het achterwiel los van het frame is, kunt u het in de richting
van de versnellingsbak bewegen. Daardoor komt er nog
meer speling op de riem, zodat u op enig moment zonder
kracht de riem van het tandwiel op het achterwiel kunt
nemen (afbeelding 6.25).
• Zet het achterwiel aan de kant. En laat de riem daarna
gewoon op het kettingwiel en tussen de riemspanner
hangen. Let erop dat de riem nergens bekneld komt te
zitten of wordt samengeknepen.
• Blokkeer de remvoeringen met een plastic wig die u tussen
de remvoeringen schuift (afbeelding 6.26). Daarmee
voorkomt u dat de remvoeringen naar binnen worden
geduwd als de remgrepen per abuis worden bediend terwijl
het wiel is gedemonteerd.
• Nu kunt u de band of binnenband van het achterwiel
vervangen en/of plakken.
• Het terugplaatsen van het achterwiel gebeurt in
omgekeerde volgorde. Let daarbij op het volgende:
• Verwijder eerst de plastic wig uit de remklauw.
• Kijk naar het profiel van de vertanding van de riem en dat
van het tandwiel. U zult zien dat vanwege de in elkaar
Fietsonderdelen van uw e-bike
Afbeelding 6.25
Afbeelding 6.26
Profiel van het achterste
tandwiel
Profiel van de riem
Afbeelding 6.27
www.klever-mobility.com
49
