UR36/40-81/82S
A.
Inleiding
GEVAAR!
Voor de maximale veiligheid moeten onderhoudsmonteurs en bedieners het deel
A.2 "Veiligheidsvoorschriften"
onderhoud en de afstelling van het apparaat, of voordat zij beginnen het te
gebruiken.
A.1
Algemene beschrijving
A.1.1
Beschrijving
De UR36/40 is een ultrasnelle, stroombegrenzende gelijkstroom-circuit-breaker met natuurlijke
koeling. Hij is ontworpen om een tripvrije, snelle opening van het hoofdcontact te verzekeren bij
detectie van kortsluiting, en om de boog snel te doven door een constante overspanning te gene-
reren gedurende het hele onderbrekingsproces.

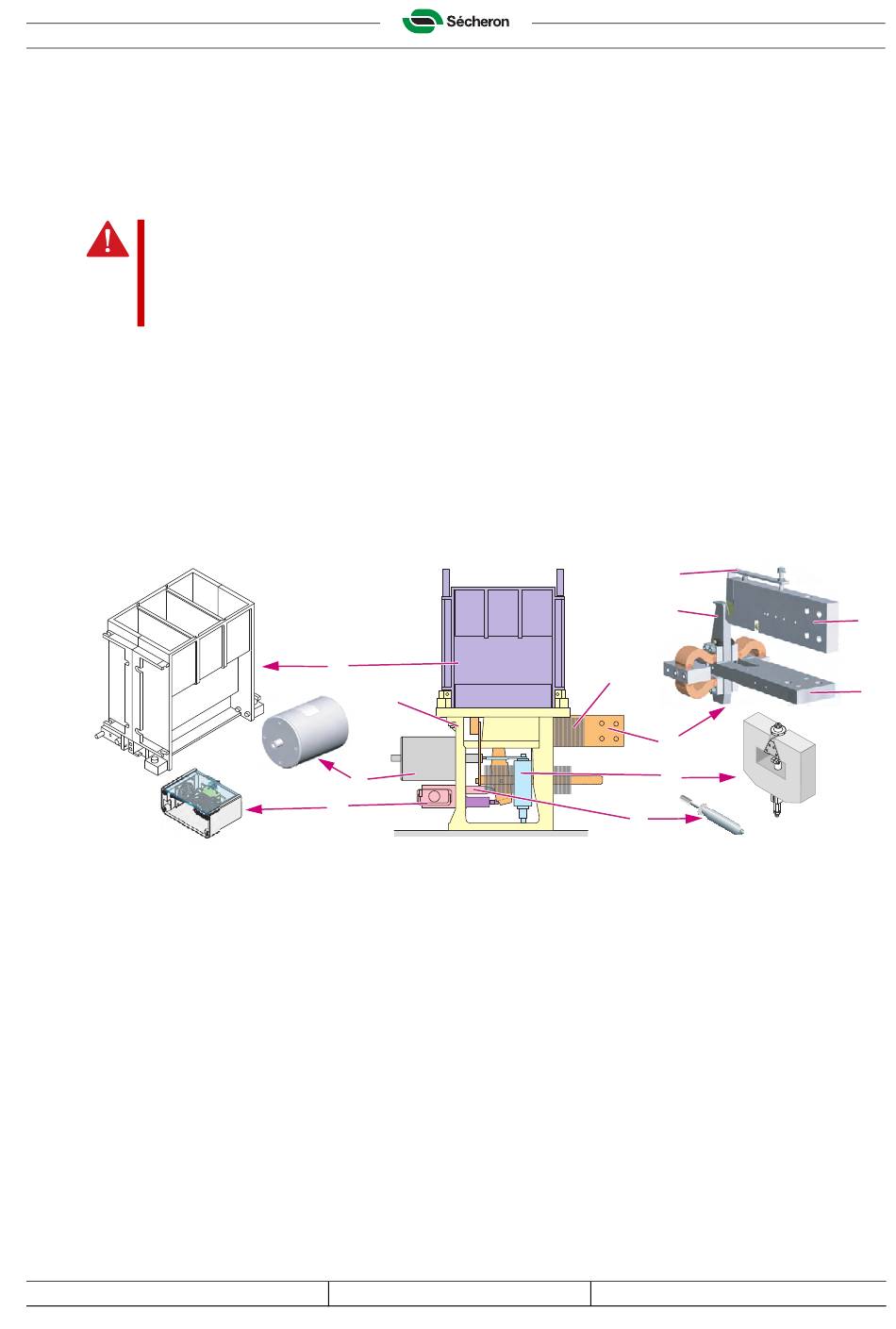

1. Een vast isoleerframe van met glasvezel versterkt isolatiemateriaal.
2. Hoofdcircuit, bestaande uit een onderste aansluitklem (21), een schuifcontact (22), een
bovenste aansluitklem (23) en een vast contact (24).
3. Overstroomlosser.
4. Boogkamer.
5. Inschakelmechanisme en vork.
6. Behuizing van de hulpcontacten met stoter (7).
8. Koelers alleen gebruikt op UR40
Note! In deze hele handleiding betekenen de afbeeldingen met gedeeltelijk transparante koelers dat de
koelers aanwezig zijn op de UR40, maar niet op de UR36.
A.1.2
Gebruik van de high speed circuit-breaker
Vanwege de korte reactietijd na de detectie van te grote stroom (kortsluiting, overbelastingde-
tectie...), is hij uitermate geschikt voor de beveiliging van de gelijkstroomapparatuur in ondersta-
tions voor tractie of in industriële installaties.
Documentnummer: SG101782TNL
Copyright© 2014 Sécheron SA - Het onderhavige document heeft geen contractuele waarde, en bevat informatie die correspondeert met de stand van de technologie op de datum van vrijgave.
lezen voordat zij beginnen met de installatie, het
4
1
5
6
04001-1
Revisie: C03
Bestand: a-UR36-40_Intr_nl.fm
24
22
8
2
3
7
Uitgavedatum: 3.3.2014
Inleiding
23
21
A-9
