4
Montage
4.3 Montage van de koppelingsnaven
Bij gebruik in het Ex-bereik moeten de stelschroeven voor de naafbevestiging alsmede alle
schroefverbindingen extra tegen losdraaien beveiligd worden, bv. vastplakken met Loctite
(medium sterk).
Demontage:
Gedemonteerde onderdelen kunnen vallen, persoonlijk letsel of beschadigen aan de
STOP
machine veroorzaken.
Fixeer de onderdelen tijdens (de)montage.
De stelschroef in de naaf losmaken en 2 - 3 draadwindingen eruit trekken.
De naaf van de as af trekken.
4.4 Montage van het tussenstuk
Bij levering van de koppeling inclusief transportbussen (optioneel),
Let op:
De transportbussen (staal) moeten verwijderd
!
worden voor montage en inbedrijfname
(Afbeelding 5).
Transportbouten en transportbussen demonteren.
Vervolgens kunnen de transportbouten toegepast worden als
gereedschapsstuk om de maat E (Afbeelding 1 en 7) te
verkleinen, dit vereenvoudigd de (de) montage indien beide
naven reeds gemonteerd zijn.
Bij levering van de koppeling met axiale spelingbegrenzing
(optioneel) let op:
Voor assemblage van het tussenstuk de bouten en bussen van
de axiaal spelingsbegrenzer verwijderen.
Na complete montage van het tussenstuk de bouten en bussen
van de axiaal begrenzing monteren (Afbeelding 6). Houd
rekening met de axiale speling S aangegeven op de
samenstellingstekening / tabel.
Bouten voorzien van een schroefdraadborgmiddel (bijvoorbeeld
omniFIT 230M of Loctite 2701).
Waarschuwingsopmerking
ISO 16016 in acht nemen.
RIGIFLEX
Gebruikers-/montagehandleiding

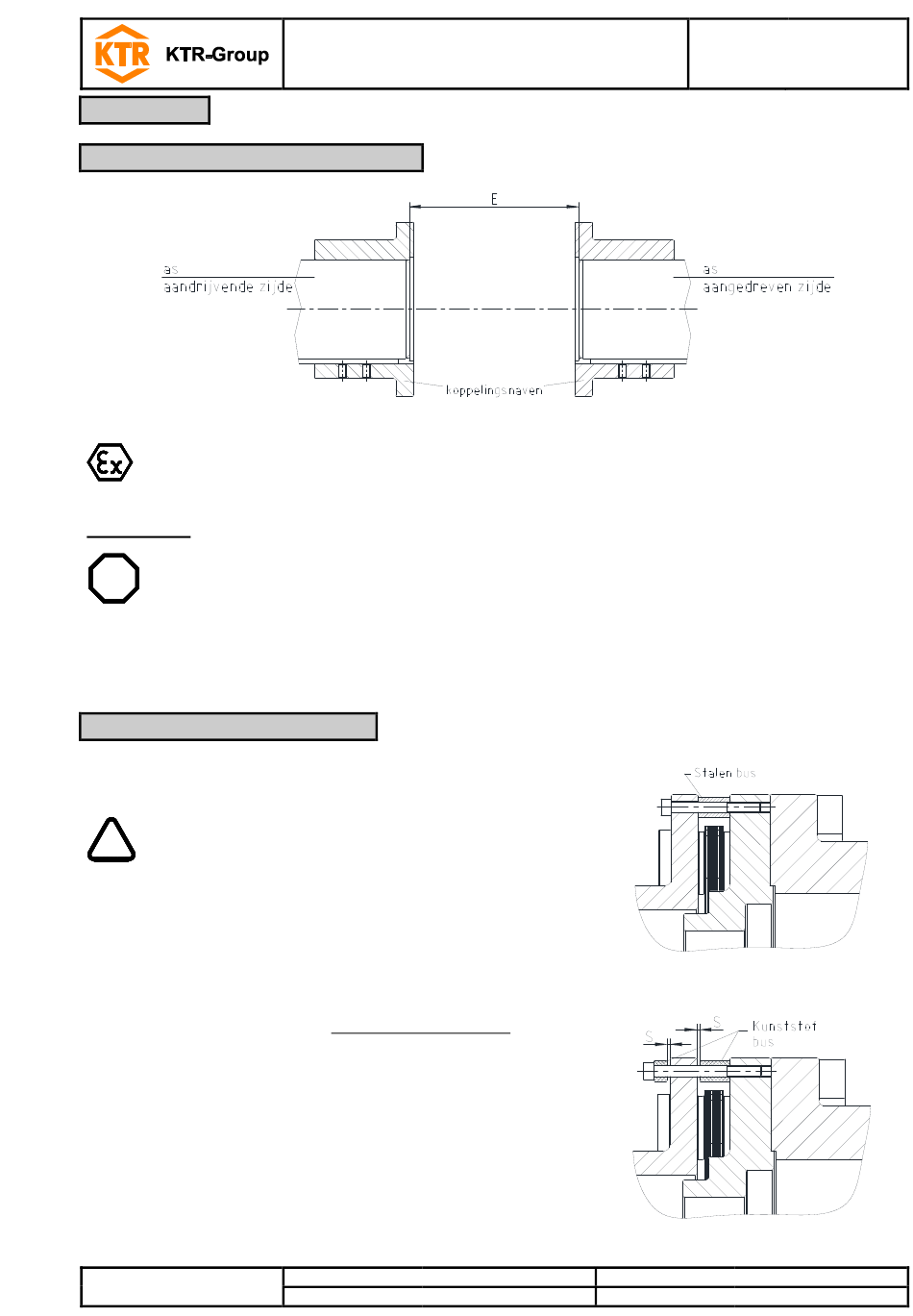

Afbeelding 4: Montage van de koppelingsnaven
Getekend:
02.01.2017 Kb
Gecontroleerd:
02.01.2017 Kb
®
-N
Afbeelding 5: Transport- (beveiliging /
Afbeelding 6: Axiaal begrenzing
Vervanging voor:
Vervangen door:
KTR-N
47410 NL
Blad:
9 van 20
Uitgave:
11
transportbussen)
KTR-N d.d. 16-08-2016
