All-in-One systeem 240 W
6
Aansluiting
6.1
Aansluitingen op de All-in-One eenheid
In de volgende afbeelding worden alle onderdelen op het achterpaneel van de All-in-One
eenheid weergegeven. In deze sectie worden alleen de onderdelen beschreven voor het
aansluiten van de All-in-One eenheid. Voor informatie over het configureren van de eenheid
raadpleegt u All-in-One eenheid configureren, pagina 23.
16
18
19

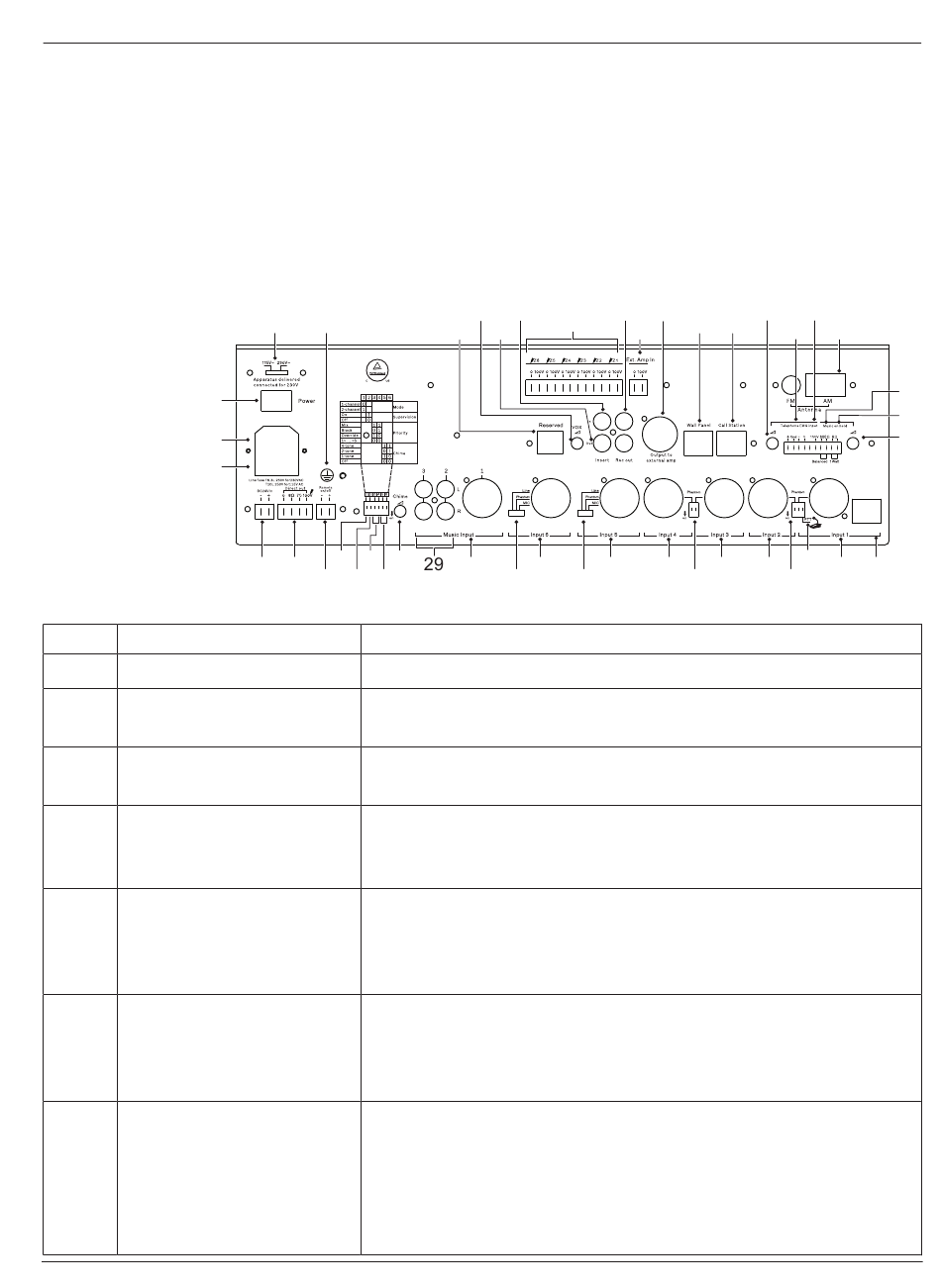

Afbeelding 6.1: Achterpaneel
Nummer Item
18
Netvoedingsaansluiting
19
Zekeringhouder voor
netspanningslijn
20
Chassisaarding
21
DC 24 V-ingang
22
Directe uitgangaansluitingen
23
Aansluiting voor op afstand
in-/uitschakelen
29
Muziekingangen 2 en 3
Bosch Security Systems B.V.
17
20
24
26
28
21
22
23 25
27
Beschrijving
Aansluiting voor netspanningsnoer: 115/230 V AC ±15%, 50/60 Hz.
Vervang een zekering alleen door een zekering van hetzelfde type,
T6.3 A voor 230 V of T10 A voor 115 V.
Schroefklem voor een veiligheidsaarding wanneer de eenheid niet is
aangesloten op een geaard stopcontact
Aansluiting voor DC 24 V-voeding op de ingang. Ingebouwde
ompoolbeveiliging. Bereik van ingangsspanning: 22‑28 V DC, maximale
stroom 12 A bij -3 dB uitgangsvermogen.
Uitgangaansluitingen voor versterker die niet worden beïnvloed door de
keuzeschakelaars en volumeregeling voor zones. De volgende
uitgangaansluitingen zijn beschikbaar: 0 V / 8 Ohm / 70 V / 100 V. De
uitgangen zijn bestand tegen kortsluiting.
Als er een DC 24 V (22‑28 V DC) voedingsspanning wordt geleverd,
wordt de eenheid ingeschakeld. Voor correct gebruik van deze functie
moet de hoofdschakelaar van de eenheid worden ingesteld op UIT en
mag de DC 24 V back-upvoeding niet worden gebruikt.
RCA-aansluitingen voor het aansluiten van externe apparatuur.
Stereosignalen worden geconverteerd naar mono.
–
Gevoeligheid van muziekingang 2: 500 mV, 10 kOhm
ongebalanceerd.
–
Gevoeligheid van muziekingang 3: 300 mV, 10 kOhm
ongebalanceerd.
Bedieningshandleiding
52
55
53
58
56
54
30
32
34
31
33
Aansluiting | nl
48
46
51
50 49
57
47
40
35
37
38
36
39
15
59
45
44
43
41
42
2019.08 | V1.21 |
