Specificatie IrDA, RS232 en verpleegkundigenalarm
Functie IrDA / RS232 / verpleegkundigenalarm
Met de optionele functie IrDA (of RS232 / verpleegkundigenalarm) kan de pomp op een extern apparaat worden
aangesloten voor gegevenscommunicatie .
De interface voor verpleegkundigenalarm fungeert als afstandsondersteuning van het interne audio-
alarm. De functie mag niet worden gebruikt ter vervanging van de monitoring van het interne alarm.
Het signaal wordt binnen een seconde nadat de alarmtoestand is vastgesteld weergegeven door de
IrDA-poort en het verpleegkundigenalarm RS232.
Zie de Technische onderhoudshandleiding voor meer informatie over de RS232-interface.
De beoordeling van de geschiktheid van software die in de ziekenhuisomgeving wordt gebruikt voor de
controle van de gegevensontvangst van de pomp ligt bij de gebruiker van de apparatuur. Deze software
moet het losraken of een andere storing van de RS232-kabel kunnen constateren.
Alle analoge en digitale componenten die worden aangesloten moeten voldoen aan IEC/EN 60950
voor dataprocessing en IEC/EN 60601 voor medische apparatuur. Iedereen die extra apparaten op de
signaalingang of -uitgang aansluit, is een systeemvormgever en is er verantwoordelijk voor dat het
systeem voldoet aan de eisen van de systeemstandaard IEC/EN 60601-1-1.
Gebruik reserveonderdeel 1000SP01183 – RS232-kabel, voor aansluiting op de RS232-poort.

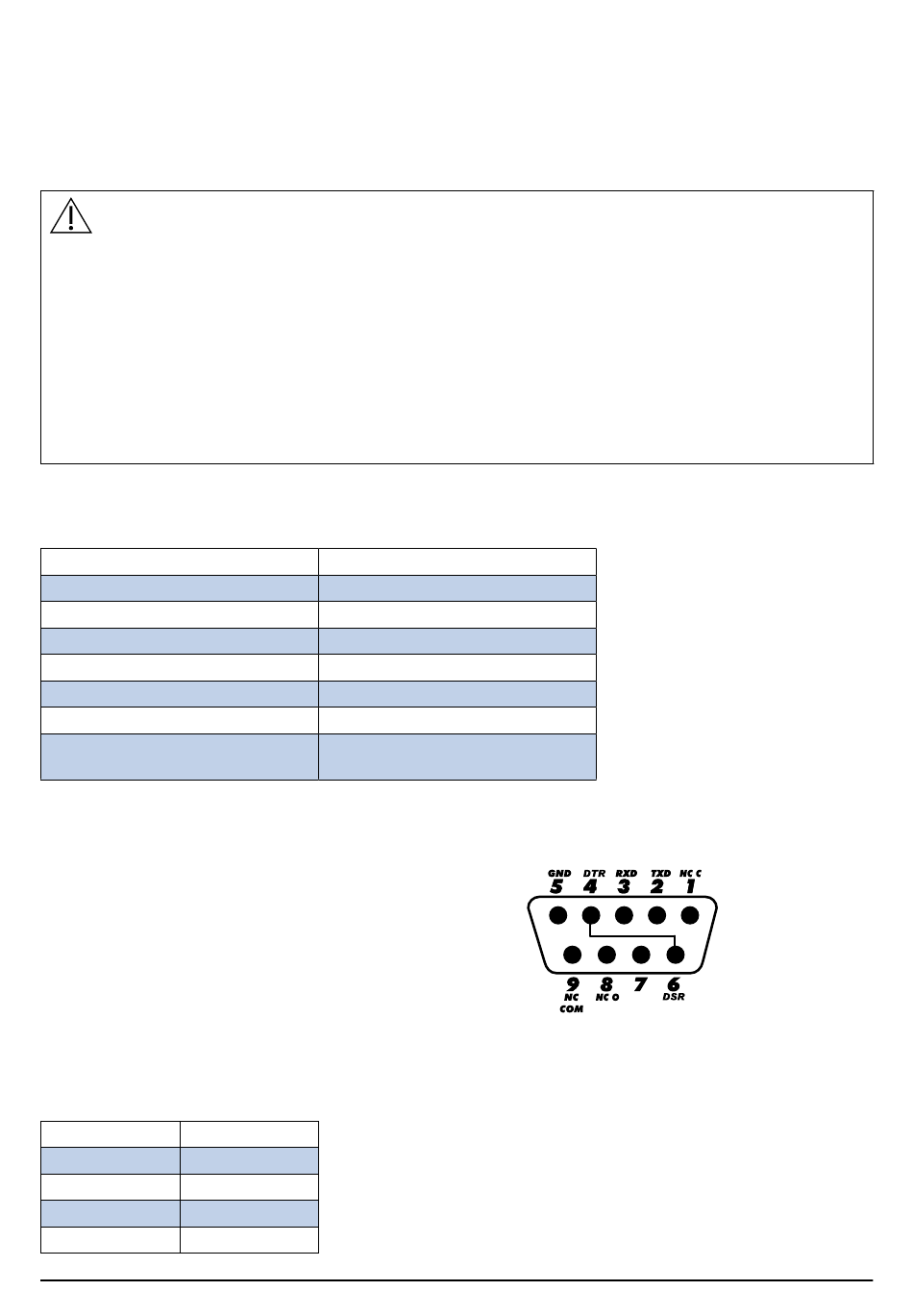

RS232 / Aansluitingsgegevens verpleegkundigenalarm
Specificatie verpleegkundigenalarm:
Connector
TXD/RXD
Baudsnelheid
Startbits
Databits
Pariteit
Stopbits
Verpleegkundigenalarm
relaiscontacten
Gebruikelijke verbindingsgegevens:
1 . Verpleegkundigenalarm (relais) normaal gesloten
2 . Verzenden gegevens (TXD) output
3 . Input ontvangen gegevens (RXD)
4 . DTR ª DSR (6)
5 . Aarding (GND)
6 . DSR ª DTR (4)
7 . Niet gebruikt
8 . Verpleegkundigenalarm (relais) normaal open
9 . Verpleegkundigenalarm (relais) algemeen
IrDA
Baudsnelheid
115 k Baud
Startbits
1 Startbit
Databits
8 Databits
Pariteit
Geen pariteit
Stopbits
1 stopbit
Type D – 9-pins
EIA-norm RS232-C
115 k Baud
1 Startbit
8 Databits
Geen pariteit
1 stopbit
Pins 1, 8 + 9, 30 V gelijkstroom,
1 A toelaatbaar vermogen
