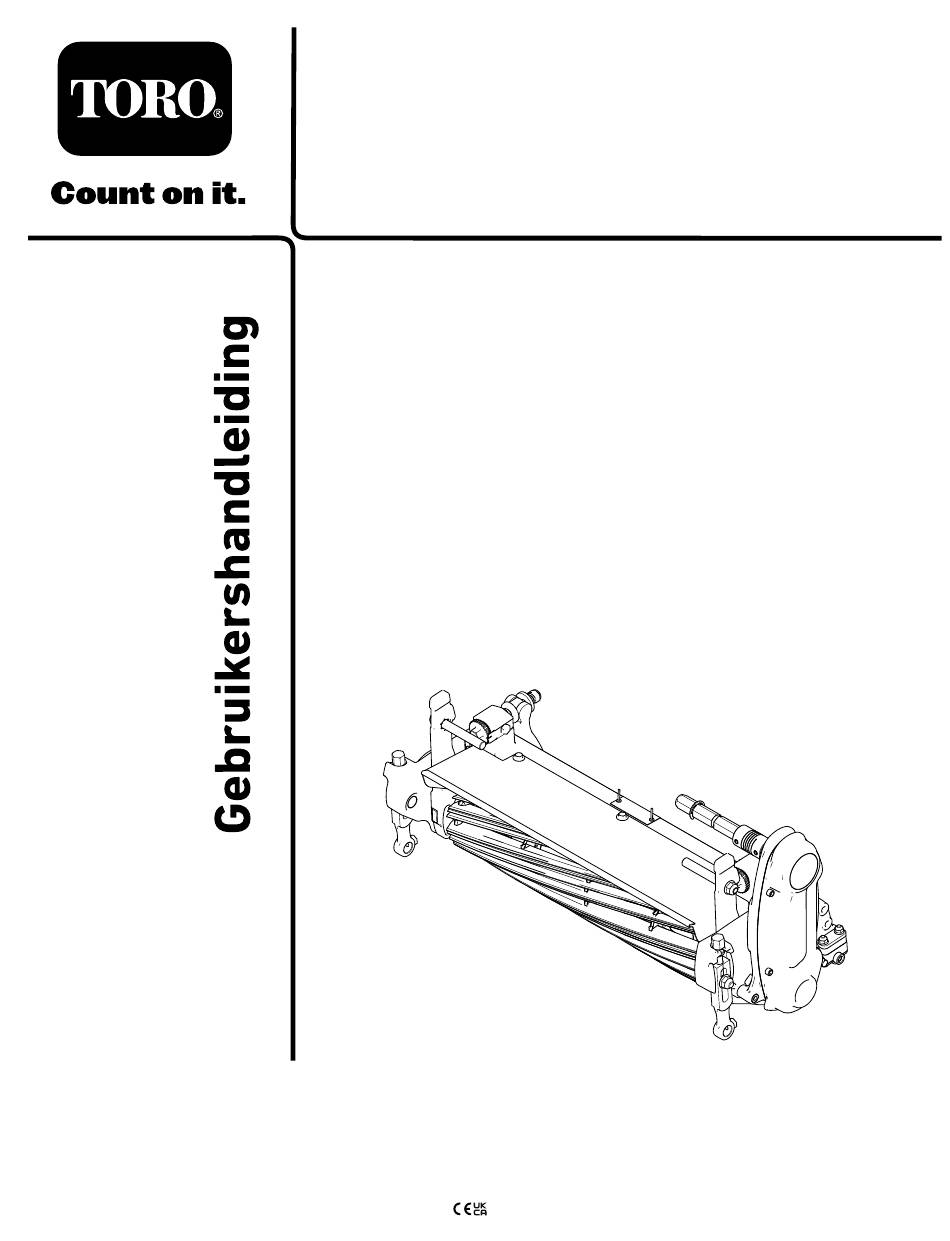

Registreer uw product op www.Toro.com.
Vertaling van de oorspronkelijke tekst (NL)
Edge-serie
46 cm en 53 cm met 11 of
14 messen
Greensmaster
tractie-eenheid
Modelnr.: 04853—Serienr.: 410300000 en hoger
Modelnr.: 04854—Serienr.: 410300000 en hoger
Modelnr.: 04863—Serienr.: 410285710 en hoger
Modelnr.: 04864—Serienr.: 410300000 en hoger
Form No. 3460-761 Rev B
™
maai-eenheid van
®
Flex
™
1018 of 1021
*3460-761*
Advertenties
Inhoudsopgave
Gerelateerde Handleidingen voor Toro Greensmaster Flex 1018
Samenvatting van Inhoud voor Toro Greensmaster Flex 1018
- Pagina 1 Greensmaster ® Flex ™ 1018 of 1021 tractie-eenheid Modelnr.: 04853—Serienr.: 410300000 en hoger Modelnr.: 04854—Serienr.: 410300000 en hoger Modelnr.: 04863—Serienr.: 410285710 en hoger Modelnr.: 04864—Serienr.: 410300000 en hoger *3460-761* Registreer uw product op www.Toro.com. Vertaling van de oorspronkelijke tekst (NL)
-
Pagina 2: Inleiding
Als u service, originele Toro-onderdelen of aanvullende informatie nodig hebt, kunt u contact opnemen met een erkende servicedealer of met de klantenservice van Toro. U dient hierbij altijd het modelnummer en het serienummer van het product te vermelden. De locatie van het plaatje met het... -
Pagina 3: Inhoudsopgave
Veiligheid Deze handleiding wijst u op mogelijke gevaren en bevat veiligheidswaarschuwingen die u kunt herkennen aan het waarschuwingspictogram (Figuur Algemene veiligheid 2), dat wijst op een gevaar dat ernstig letsel of de dood kan veroorzaken indien u nalaat de voorgeschreven Dit product kan handen of voeten afsnijden. -
Pagina 4: Veiligheid Van De Messen
• Gebruik alleen door Toro goedgekeurde • Let op dat bij machines met meerdere maaimessen accessoires, werktuigen en reserveonderdelen. andere messen kunnen gaan draaien doordat u 1 mes draait. -
Pagina 5: Montage
Montage Draai de montageschroeven van de rol vast. Stel af op de gewenste maaihoogte en draai het montagebevestigingsmateriaal van de maaihoogtearmen vast. De voorrol monteren Het maaidek op de Geen onderdelen vereist tractie-eenheid monteren Procedure Het maaidek wordt geleverd zonder voorrol. Schaf Geen onderdelen vereist een rol aan via uw erkende verdeler van de fabrikant en monteer deze als volgt op de maai-eenheid:... -
Pagina 6: Algemeen Overzicht Van De Machine
Raadpleeg de Gebruikershandleiding van uw tractie-eenheid. Werktuigen/accessoires Een selectie van door Toro goedgekeurde werktuigen en accessoires is verkrijgbaar voor gebruik met de machine om de mogelijkheden daarvan te verbeteren en uit te breiden. Neem contact op met een erkende servicedealer of een erkende Toro distributeur, of bezoek www.Toro.com voor een lijst van alle goedgekeurde werktuigen en accessoires. -
Pagina 7: Gebruiksaanwijzing
Gebruiksaanwijzing U kunt gedetailleerde informatie over het gebruik van de machine vinden in de Gebruikershandleiding van de tractie-eenheid. Het ondermes moet iedere dag voor gebruik van de maai-eenheid worden ingesteld; zie Dagelijkse instelling van het ondermes (bladz. 7). Controleer de maaikwaliteit door een proefstuk te maaien en na te gaan of dit aan de eisen voldoet voordat u het maaidek op de green gebruikt. -
Pagina 8: Belangrijk
(zie Toro- handleiding Slijpen van maaimachines met messenkooien en roterende messen, documentnr. 09168SL). -
Pagina 9: Instellen Van De Hoogte Van De Achterrol
Figuur 6 Opmerking: Dit maakt latere instellingen eenvoudiger. Plaats een vulplaat van 0,05 mm (Toro Opmerking: Als het contact tussen het ondermes onderdeelnr. 140-5531) tussen het mes en de en de messenkooi te zwaar wordt, kunt u de voorrand... -
Pagina 10: De Maaihoogte Instellen
Opmerking: De afstand tussen de onderkant van de schroefkop en de lat is de maaihoogte. g014405 Figuur 7 g000489 Figuur 8 1. Montageflens van de 3. Beugel van rol zijplaat 1. Hoogtelat 3. Moer 2. Afstandsstuk 2. Stelschroef voor maaihoogte Breng de achterkant van het maaidek omhoog en plaats een blok onder het ondermes. - Pagina 11 Draai de borgmoeren op de maaihoogtearmen aan om de instelling te borgen zodat de ring geen speling meer heeft. Controleer dat de ingestelde maaihoogte correct is; herhaal deze procedure indien nodig. g310831 Figuur 9 1. Stelschroef 3. Maaihoogtearm 2. Flensborgmoer Haak de schroefkop van de hoogtelat aan de rechterkant van de snijrand van het ondermes en laat het achteruiteinde van de lat rusten op...
-
Pagina 12: Selectieschema's Voor De Maaihoogte En Het Ondermes
Selectieschema’s voor de maaihoogte en het ondermes Maaihoogteschema Aantal afstandsstuk- Maaihoogte (mm) Maaihoogte (mm) Stand trommel Universele groomer ken achter 0,062 0,125 0,188 0,250 0,250 0,375 0,375 12,7 0,500 12,7 0,500 15,9 0,625 15,9 0,625 19,1 0,750 19,1 0,750 22,2 0,875 25,4 1,000... - Pagina 13 Opmerking: Gebruik verlengde of korte ondermessen voor meer of minder agressieve instelling.
-
Pagina 14: Onderhoud
Onderhoud Verwijder het bevestigingsmateriaal waarmee de aandrijving van de messenkooi aan de zijplaat is bevestigd (Figuur 13). Opmerking: Bepaal vanuit de normale bedieningspositie de linker- en rechterzijde van de machine. Toegang verkrijgen tot de maai-eenheid Verkrijg als volgt toegang tot het ondermes en de messenkooi voor onderhoud: •... -
Pagina 15: Onderhoud Van De Snijbalk
Het beste is om de maai-eenheid naar een erkende Toro distributeur te brengen voor onderhoud. De Onderhoudshandleiding van uw tractie-eenheid bevat volledige instructie, informatie over speciale gereedschappen en tekeningen voor het onderhoud van het ondermes. - Pagina 16 g016470 Figuur 18 g512172 1. Veerspanningsmoer 2. Veer Figuur 17 1. Oren van snijbalk 2. DPA-versteller Stel het contact tussen ondermes en messenkooi af; zie Contact tussen ondermes en Zet de snijbalk vast aan beide zijplaten met messenkooi afstellen (bladz. de snijbalkbouten (moeren op de bouten) en 3 ringen (6 in totaal).
-
Pagina 17: De Maaisnelheid Afstellen
De maaisnelheid afstellen De maaisnelheid wordt bepaald door de volgende machine-instellingen: • Messenkooitoerental: Het messenkooitoerental kan worden afgesteld naar een hoge of lage stand; raadpleeg de Gebruikershandleiding van uw tractie-eenheid. • Stand aandrijfpoelie van messenkooi: de aandrijfpoelies van messenkooi (met 22 tanden en 24 tanden) hebben 2 standen: –... -
Pagina 18: Specificaties Van Het Ondermes
g255045 g310845 Figuur 22 Figuur 21 1. Snijbalk 3. Schroef 1. Moer 3. Poelie (24 tanden) 2. Ondermes 2. Poelie (22 tanden) Draai de 2 buitenste schroeven vast met een Draai de moeren van de poelie vast met een torsie van 1 N·m. torsie van 37 tot 45 N·m. -
Pagina 19: Specificaties Voor Het Slijpen Van Het Ondermes
De slijphoek voor de ondermessen is zeer belangrijk. zijn. Gebruik de hoekindicator (Toro onderdeelnummer. 131-6828) en de steun van de hoekindicator (Toro Specificaties van de onderdeelnummer. 131-6829) om de hoek die uw slijpmachine produceert te controleren en corrigeer messenkooi vervolgens de onnauwkeurigheid van de slijpmachine. -
Pagina 20: Hoekslijpen Van De Messenkooi
Hoekslijpen van de messenkooi Montage-instructies van de set. Neem contact op met uw erkende verdeler van de fabrikant om deze set De nieuwe messenkooi heeft een platte zijkant van aan te schaffen. 0,8 tot 1,2 mm en een hoek van 30 graden. Wanneer de platte zijkant groter dan 3 mm wordt, doe dan het volgende: Slijp alle messen onder een hoek van 30 graden... -
Pagina 21: Opmerkingen
Opmerkingen:... - Pagina 22 Opmerkingen:...
-
Pagina 23: Inbouwverklaring
Inbouwverklaring The Toro Company, 8111 Lyndale Ave. South, Bloomington, MN, USA (VS) verklaart dat de volgende eenheid/eenheden voldoet/voldoen aan de vermelde richtlijnen als ze volgens de bijgeleverde instructies gemonteerd worden op bepaalde Toro machines, zoals beschreven in de relevante gelijkvormigheidsattesten. - Pagina 24 Wij beloven op vraag van nationale overheden relevante informatie over deze gedeeltelijk afgewerkte machine over te dragen. Dit zal gebeuren via elektronische weg. Deze machine mag pas in gebruik worden genomen als deze geïntegreerd is in een goedgekeurd Toro-model zoals beschreven in de toegevoegde conformiteitsverklaringen in overeenstemming met alle instructies, en is dan in overeenstemming met alle relevante plaatselijke voorschriften.
- Pagina 25 U hebt het recht om uw persoonlijke gegevens te corrigeren of te raadplegen, of zich te verzetten tegen de verwerking van uw gegevens of deze te beperken. Om deze rechten uit te oefenen, gelieve een e-mail te sturen naar legal@toro.com. Als u zich zorgen maakt over de manier waarop Toro uw informatie heeft behandeld, vragen wij u om deze direct ten aanzien van ons te uiten.
-
Pagina 26: Toro Garantie
Niet onder onderhoudswerkzaamheden behoren tot de gebruikelijke werkzaamheden deze garantie vallen: die nodig zijn voor Toro producten en die voor rekening van de eigenaar zijn. • Productstoringen die het gevolg zijn van het gebruik van vervangende... - Pagina 27 Andere landen dan de Verenigde Staten en Canada Kopers van Toro producten die zijn geëxporteerd uit de Verenigde Staten of Canada moeten contact opnemen met hun Toro distributeur (dealer) voor de garantiebepalingen die in hun land van toepassing zijn. Als u om een of andere reden ontevreden bent over de service van uw distributeur of moeilijk informatie over de garantie kunt krijgen, verzoeken wij u contact op te nemen met uw erkend Toro servicecenter.
