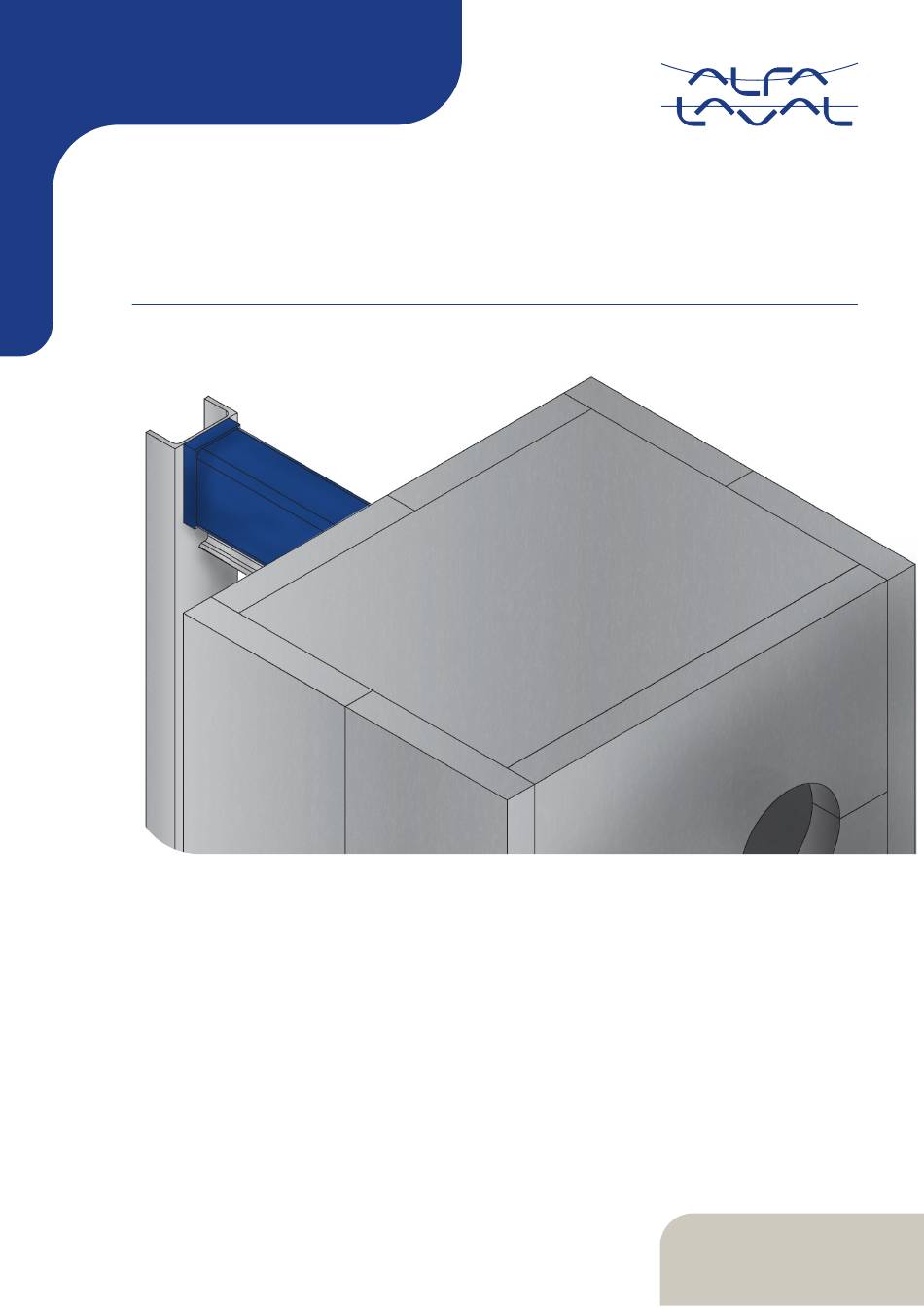

- Pagina 1 Koelisolatie voor platenwarmtewisselaars met pakkingen Handleiding Handleiding Lit. Code 200002797-7-NL NEDERLANDS...
- Pagina 2 © Alfa Laval 2024-05 This document and its contents are subject to copyrights and other intellectual property rights owned by Alfa Laval AB (publ) or any of its affiliates (jointly “Alfa Laval”). No part of this document may be copied, re-produced or transmitted in any form or by any means, or for any purpose, without Alfa Laval’s prior express written permission. Information and services provided in this document are made as a benefit and service to the user, and no representations or warranties are made about the accuracy or suitability of this information and these services for any purpose.
- Pagina 3 English Magyar Use the QR code, or visit www.alfalaval.com/gphe- Használja a QR-kódot, vagy látogasson el a manuals, to download a local language version of the www.alfalaval.com/gphe-manualswebhelyre a manual. kézikönyv helyi nyelvű változatának letöltéséhez. العربية Italiano ، للدليل المحلية اللغة إصدار لتنزيل...
- Pagina 4 Pусский Чтобы загрузить руководство на другом языке, воспользуйтесь QR-кодом или перейдите по ссылке www.alfalaval.com/gphe-manuals. Slovenski Če želite prenesti lokalno jezikovno različico priročnika, uporabite kodo QR ali obiščite spletno stran www.alfalaval.com/gphe-manuals. Slovenský Použite QR kód alebo navštívte stránku www.alfalaval.com/gphe-manuals a stiahnite si verziu príručky v miestnom jazyku.
-
Pagina 5: Inhoudsopgave
Inhoud 1 Inleiding ...........................7 2 Beschrijving ........................9 3 Beperkingen ....................... 11 4 Technische gegevens ..................13 5 Afmetingen ........................15 6 Afmetingen ........................17 7 Installatie ........................25 Isolatie voor middelgrote units.................25 7.1.1 Installatie....................25 Isolatie voor grote units................... 28 7.2.1 Installatie....................28... - Pagina 6 Blanco pagina.
-
Pagina 7: Inleiding
Koelisolatie is er in twee maten: middelgroot en groot. In de onderstaande tabel worden de GPHE-modellen in volgorde gespecificeerd. Isolatiemaat Productnaam (AQ-model) (AQ2T) Medium (AQ2L) (AQ2T) (AQ4T) TL10 (AQ4L) (AQ4) (AQ6T) Groot TL15 (AQ6L) (AQ8) TK20 (AQ8T) (AQ10T) 200002797-7-NL... - Pagina 8 Blanco pagina.
-
Pagina 9: Beschrijving
Ze zijn uitgerust met verbindingsvergrendelingen voor de middelgrote en grote afmetingen en schroeven voor de kleine afmetingen. De isolatie bevat ook een lekbak met een afvoer om condensatie van de warmtewisselaar op te vangen. De lekbak wordt onder de warmtewisselaar geplaatst. 200002797-7-NL... - Pagina 10 Blanco pagina.
-
Pagina 11: Beperkingen
• Als langere tapbouten worden gekozen, past de standaard isolatie niet. • Isolatie alleen beschikbaar tot maat T25. • De isolatie is niet diffusiedicht. • De isolatie is alleen voor gebruik binnenshuis. • De isolatie kan niet worden gebruikt in combinatie met een U- bochtseparator. 200002797-7-NL... - Pagina 12 Blanco pagina.
-
Pagina 13: Technische Gegevens
Thermisch verzinkte plaat Isolatiemateriaal Polyurethaan Polyurethaan Materiaal binnenste laag Aluminiumfolie Thermisch verzinkte plaat Totale dikte isolatie 60 mm (2,36”) 60 mm (2,36”) Paneelmontage Verbindingsbeugels -50 tot 80 °C -50 tot 80 °C Temperatuurbereik (-58 tot 176 °F) (-58 tot 176 °F) 200002797-7-NL... - Pagina 14 Blanco pagina.
-
Pagina 15: Afmetingen
LC = Lengte van de draagstaaf H1 = Hoogte van de isolatie H2 = Hoogte van de lekbak L1 = Lengte van de isolatie L2 = Lengte van de lekbak W1 = Breedte van de isolatie W2 = Breedte van de lekbak 200002797-7-NL... - Pagina 16 Blanco pagina.
-
Pagina 17: Afmetingen
N.B. De gegevens in de onderstaande tabel gelden voor een standaard platenwarmtewisselaar met een standaard draagstaaf, alleen gat in de frameplaat en standaard aansluitingen. Neem voor niet-standaard platenwarmtewisselaars contact op met uw Alfa Laval-vertegenwoordiger. Isolatiepanelen Lekbak Product Frame Type... - Pagina 18 A + 260 ASME (A + 10,23) (18,11) (38,58) (18,89) (2,44) + 10,23) + 6,53) A + 330 B + 330 A + 370 1114 FD/FG PED/ALS/ ASME (AQ4T) (A + 14,56) (23,62) (43,85) (23,22) (2,44) + 12,99) + 7,87) 200002797-7-NL...
- Pagina 19 B + 460 A + 450 1000 PED/ALS (A + 17,71) (23,62) (39,37) (27,55) (2,44) + 18,89) + 18,11) A + 530 B + 275 A + 480 1140 ASME (A + 18,89) (23,62) (44,88) (27,55) (2,44) + 20,86) + 10,82) 200002797-7-NL...
- Pagina 20 + 17,32) + 11,81) ver- sterkte draag- balk) (2750 stan- daard draag- A + 470 L1 + 300 A + 470 PED/ALS/ balk) ASME (2811 (A + 18,50) (32,28) (33,07) (2,44) + 18,50) + 11,81) ver- sterkte draag- balk) 200002797-7-NL...
- Pagina 21 + 18,89) + 29,52) ver- sterkte draag- staaf) (AQ8) (2268 stan- daard draag- A + 530 A + 560 A + 530 staaf) ASME (2418 (A + 20,86) (36,61) (38,18) (2,44) + 20,86) + 22,04) ver- sterkte draag- staaf) 200002797-7-NL...
- Pagina 22 A + 470 2210 PED/ALS/ ASME (AQ8T) (A + 18,50) (37,00) (87,00) (37,79) (2,44) + 20,07) + 19,29) A + 485 LC + 490 A + 410 2157,5 PED/ALS/ ASME (A + 16,14) (36,02) (84,94) (37,79) (2,44) + 19,09) + 19,29) 200002797-7-NL...
- Pagina 23 A + 580 1060 1110 PED/ALS (108,8 (A + 22,83) (47,73) (43,70) (2,44) + 22,83) + 17,51) A + 630 2770 LC + 490 A + 630 1080 1130 ASME (109,0 (A + 24,80 (42,51) (44,48) (2,44) + 24,80) + 19,29) 200002797-7-NL...
- Pagina 24 Blanco pagina.
-
Pagina 25: Installatie
In het ontwerp met schroeven, draait u de schroeven tussen de isolatiepanelen aan wanneer dit in de montagevolgorde past. Plaats de lekbak op zijn plaats. Installeer de platenwarmtewisselaar met pakkingen en sluit alle leidingen aan volgens aparte documentatie en publicaties. 200002797-7-NL... - Pagina 26 7 Installatie Monteer de delen van het voorste isolatiepaneel vanaf de onderkant. Monteer het linker isolatiepaneel. 200002797-7-NL...
- Pagina 27 Deze stap geldt alleen voor isolatieontwerpen met achterste isolatiepanelen. Ga naar de volgende stap als u niet over deze onderdelen beschikt voor uw platenwarmtewisselaar met pakkingen. Monteer de onderdelen van het achterste isolatiepaneel vanaf de onderkant. Monteer het rechter isolatiepaneel. 200002797-7-NL...
-
Pagina 28: Isolatie Voor Grote Units
Vergrendel de grendels tussen de platen wanneer dit geschikt is in de montagevolgorde. Plaats de lekbak op zijn plaats. Installeer de platenwarmtewisselaar met pakkingen en sluit alle leidingen aan volgens aparte documentatie en publicaties. 200002797-7-NL... - Pagina 29 Installatie 7 Monteer de delen van het voorste isolatiepaneel vanaf de onderkant. Monteer het linker isolatiepaneel. 200002797-7-NL...
- Pagina 30 Deze stap geldt alleen voor isolatieontwerpen met achterste isolatiepanelen. Ga naar de volgende stap als u niet over deze onderdelen beschikt voor uw platenwarmtewisselaar met pakkingen. Monteer de onderdelen van het achterste isolatiepaneel vanaf de onderkant. Monteer het rechter isolatiepaneel. 200002797-7-NL...
- Pagina 31 Installatie 7 Monteer het bovenste isolatiepaneel. 200002797-7-NL...
