Installazione unità di potenza UP-ECO
per comando CB-E
Istruzioni per il montaggio dell'unità di potenza quando
non forniti installati da fabbrica.
Le unità base, fornite senza comandi, sono equipag-
giate di morsettiera elettrica predisposta per il collega-
mento a regolatori esterni.
Per montare l'unità di potenza occorre:

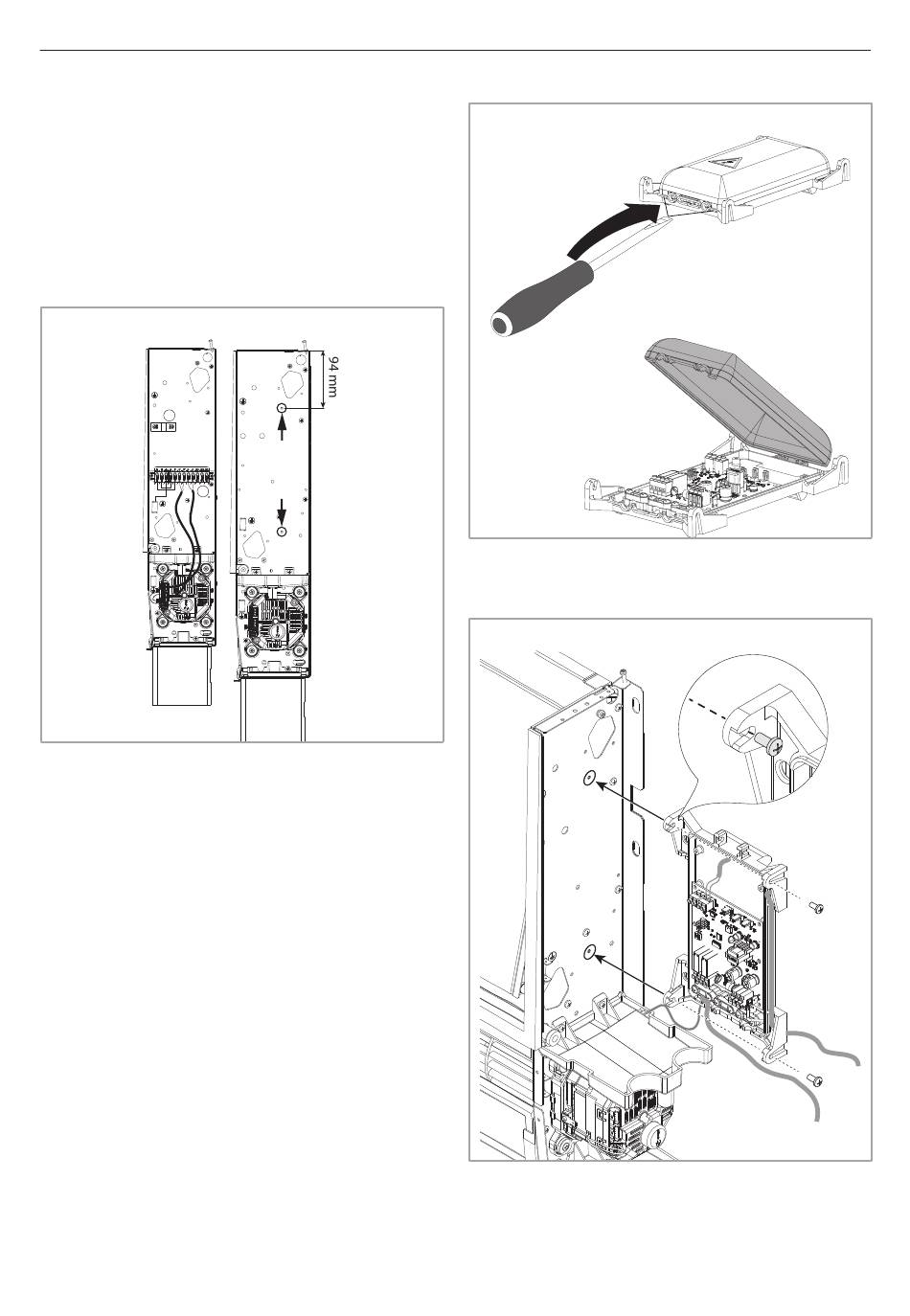

2.14
1
2
1. dalla spalla destra del ventilconvettore occorre, ri-
muovere il ferma cavo (1) e il gruppo morsettiera
con i cavi motore annessi (2).
2. Rimuovere la morsettiera applicata sulla spalla svi-
tando le due viti autofilettanti. I due fori evidenziati
in figura sono quelli che verranno poi utilizzati per
il fissaggio della scheda di potenza.
2.15
3. Togliere la copertura della scheda di potenza. La
scheda viene fornita con i cavi motore collegati.
2.16
4. Fissare la scheda di potenza utilizzando le n° 2 viti
autofilettanti fornite a corredo.
ISTRUZIoNI oRIGINALI
