Installatie van UP-Touch
voedingseenheid voor CB-Touch
bediening
Instructies voor de installatie van de voedingseenheid in-
dien deze niet af fabriek geïnstalleerd wordt geleverd.
de basiseenheden zijn geleverd zonder bedieningsorga-
nen maar met een klemmenbord, gebruiksklaar voor aan-
sluiting op externe regelaars.

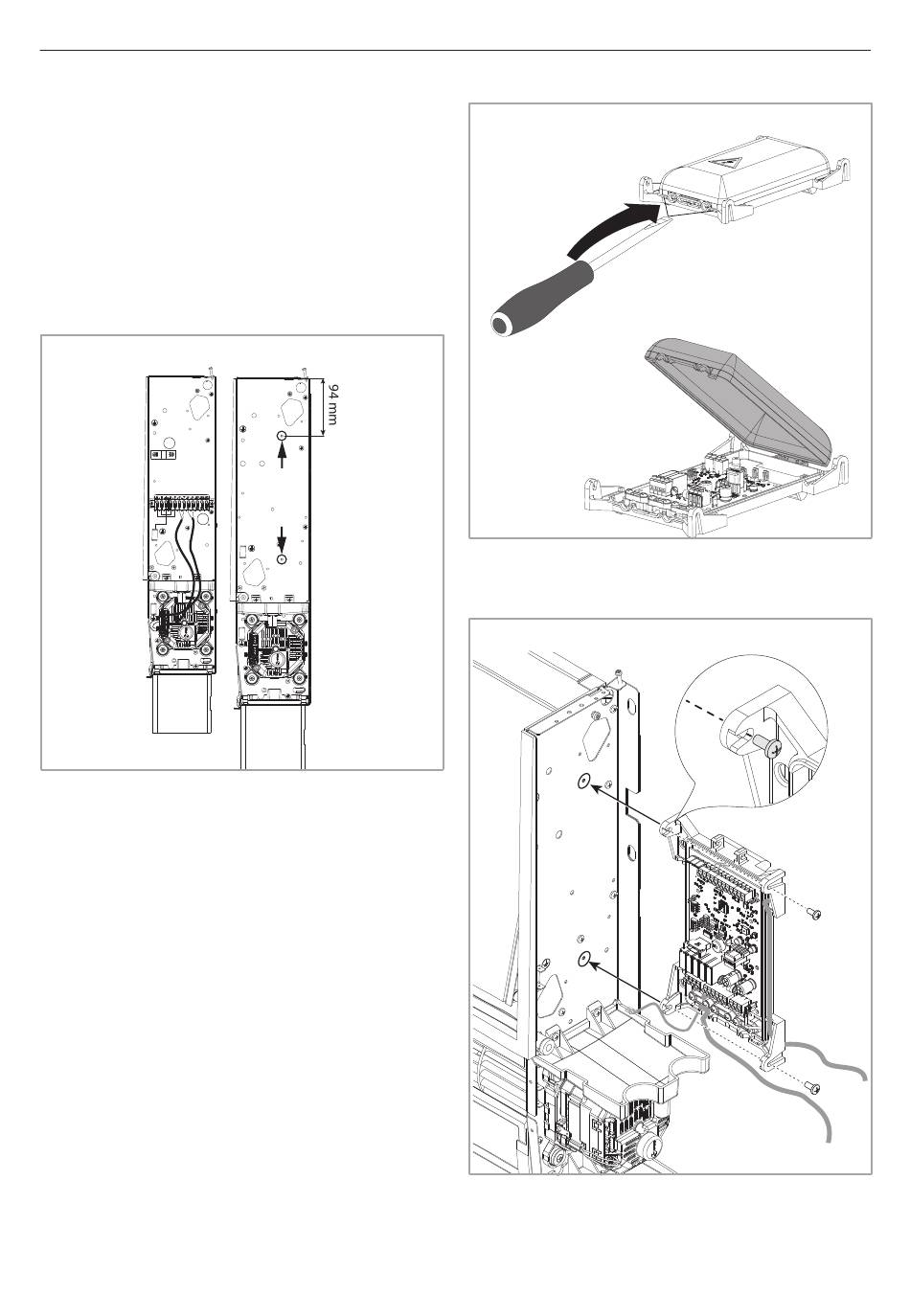

Monteer de voedingseenheid als volgt:
2.23
1
2
1. Verwijder de kabelhouder (1) en het klemmenblok
met de vastgemaakte motorkabels (2) van de rechter-
zijde van de ventilatorconvector.
2. Verwijder het klemmenbord dat op de schouder is
aangebracht door de twee zelftappende schroeven
los te draaien. de twee gemarkeerde gaten in de figuur
dienen voor de bevestiging van de voedingskaart.
2.24
3. Verwijder het deksel van de voedingskaart. de kaart
wordt geleverd met aangesloten motorkabels.
2.25
4. Bevestig de voedingskaart met de 2 meegeleverde
zelftappende schroeven.
