4.4 Schermaansluiting
Opmerking. De aardklem van de sonde is een functionele aarde en geen beschermende aarde.
Een beschermende aardleiding biedt bescherming tegen elektrische schokken bij een enkelvoudige fout.
Dit product is dubbel geïsoleerd en heeft dus geen aardleiding nodig.
Een functionele aarding wordt gebruikt om het product te laten werken. In deze toepassing wordt de aarding
(ketelmantel) gebruikt als de gemeenschappelijke van de sonde. Het zorgt ook voor een afvoer van eventuele
elektrische storingen.
-
Zorg ervoor dat het scherm aangesloten is op de aardklem van de sonde en op het centrale aardingspunt in
het bedieningspaneel waar de regelaar gemonteerd is.
-
Zorg ervoor dat de gemeenschappelijke klem van de regelaar niet intern geaard is (alle ketelregelaars van
Spirax Sarco zijn intern geïsoleerd van aarde).
-
De gemeenschappelijke klem van de regelaar mag alleen via de sonde geaard worden.
Let op:
Sluit de gemeenschappelijke klem niet aan op een plaatselijke aarde van de regelaar.
Doet u dat wel, dan kan er een aardlus ontstaan, die de prestaties kan verminderen of het product kan
beschadigen.

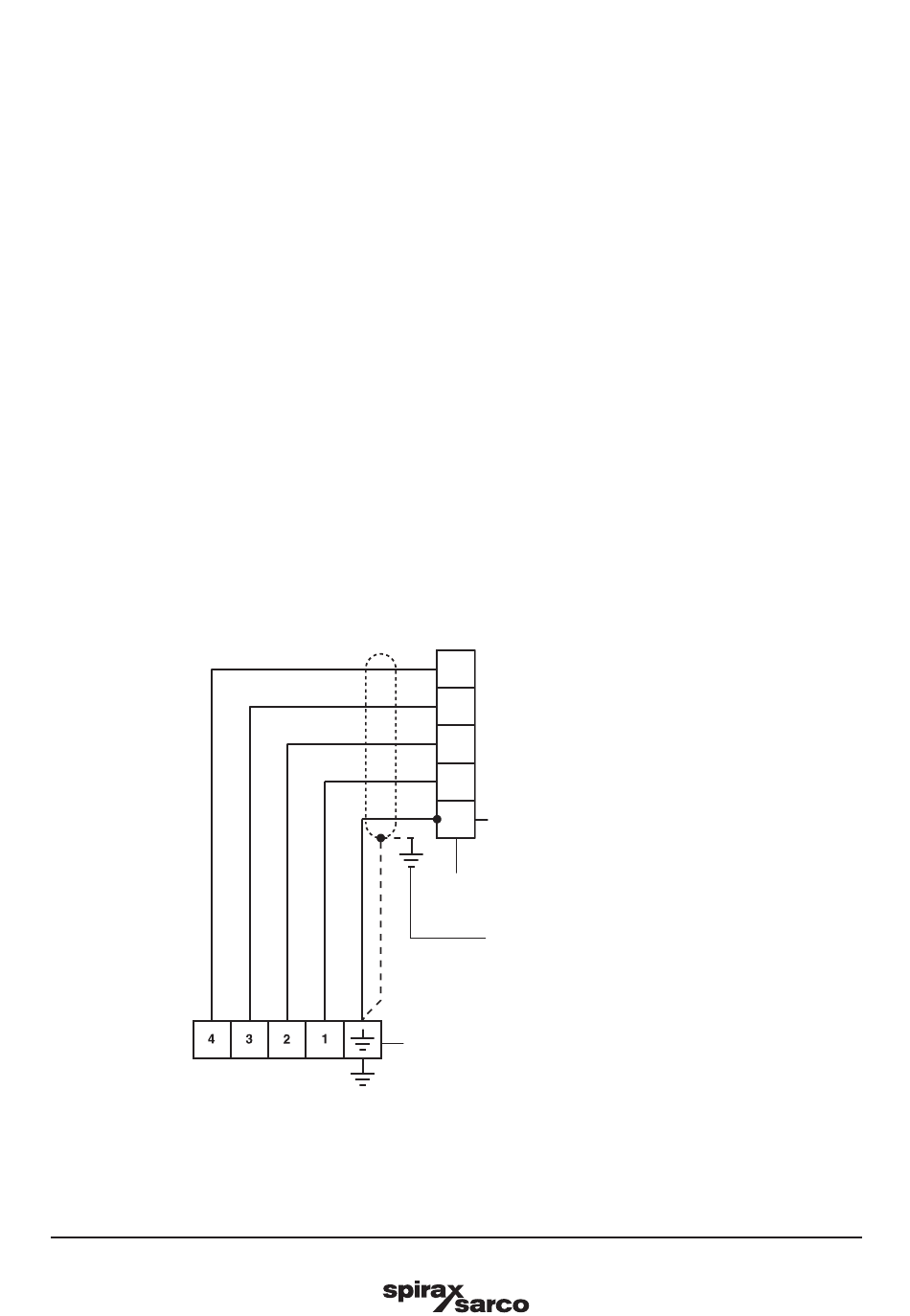

4.5 Aansluitschema
LP11-4 krimp
Fig. 7
connectors
IM-P693-05-NL EMM-UKn-02
LCS1350 regelaar
Scherm
3
4
6
7
Sluit de gemeenschappelijke niet aan op een
5
andere aarde dan de aarde van de sonde
Gemeenschappelijk
Centraal aardingspunt in het bedieningspaneel
waar de regelaar gemonteerd is.
Deze klem is intern verbonden met het sondelichaam en de aarding.
Zorg ervoor dat de weerstand van het sondelichaam naar de
leidingen/ketelmantel minder dan 1 is.
LP11-4 Niveausonde
15
