Hybride Omvormer Gebruikershandleiding
NOTICE

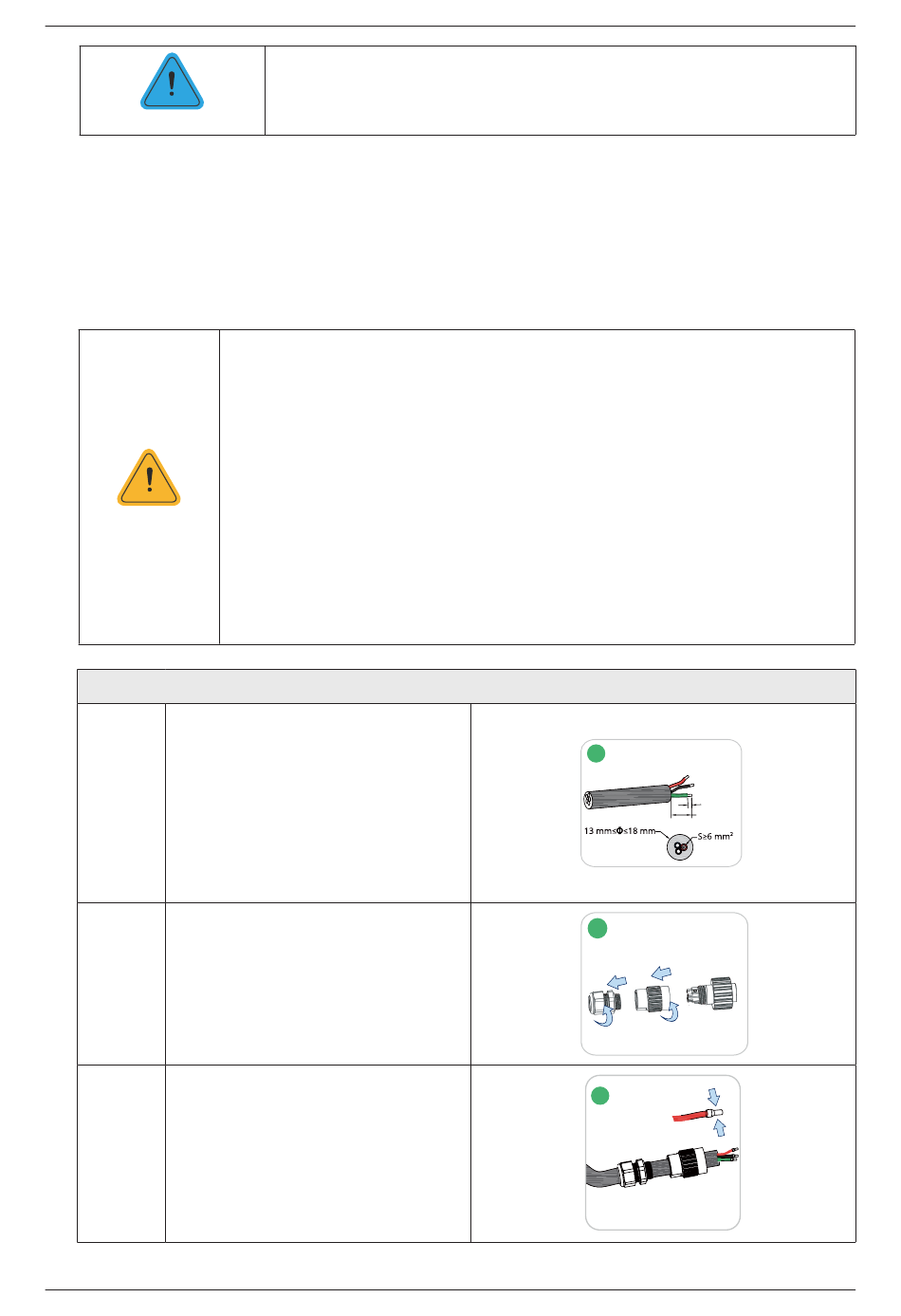

3.3.4.2 EPS-aansluiting
De HYS-LV-serie heeft een Aan-stroomnetwerk en Uit-stroomnetwerk functie. De omvormer levert
uitgangsvermogen door de NETWERKpoort wanneer het net aan staat en levert uitgangsvermogen door de
EPS-poort wanneer het net uit staat.
Een standaard PV-installatie bestaat doorgaans uit het aansluiten van de omvormer op zowel de panelen als
de accu's. Wanneer het systeem niet op de accu's is aangesloten, dan raadt de fabrikant ten stelligste af om
de back-upfunctie te gebruiken. De fabrikant zal in dat geval de standaardgarantie niet honoreren en is niet
aansprakelijk voor eventuele gevolgen van het niet opvolgen van deze instructie door gebruikers.
WARNING
•
Steek de AC-kabel met de juiste
lengte door de waterdichte
aansluiting.
•
Verwijder de kabelmantel over
Stap 1
20-25 mm en strip de draadisolatie
over 7-8 mm.
•
De geleidende kerndiameter:
≥6 mm².
•
Schroef de EPS-connector linksom
los.
Stap 2
•
Haal de onderdelen in volgorde uit
elkaar.
•
Druk de connectoren stevig op de
kabelgeleiderkern. Let er op dat de
Stap 3
kabelmantel niet in de connector
opgesloten zit.
© 2023 Hoymiles Power Electronics Inc. Alle rechten voorbehouden.
•
Als u de Diesel Generator Connector moet aansluiten is de methode
dezelfde als hierboven.
•
Controleer voor het aansluiten of aan alle onderstaande eisen is voldaan.
•
Gebruik de netwerkaansluiting uit de accessoiresdoos. Schade aan het apparaat
door het gebruik van incompatibele connectors valt niet onder de garantie.
•
Aan de uitgangszijde van de omvormer moet een onafhankelijke drie- of
vierpolige zekeringsautomaat worden geïnstalleerd om een veilige scheiding van
het stroomnet te waarborgen.
•
Meerdere omvormers kunnen niet één zekeringsautomaat delen.
•
Sluit nooit een verbruiker aan tussen de omvormer en de zekeringsautomaat.
•
Zorg ervoor dat de EPS-belasting vermogensclassificatie binnen het EPS-continue
uitgangsvermogen ligt, anders wordt de omvormer uitgeschakeld met een
"overbelasting" waarschuwing.
•
Let er bij niet-lineaire belasting op dat het inschakelvermogen binnen het
EPS-uitgangsvermogensbereik ligt.
Procedure
1
2
3
7-8 mm
20-25 mm
4
2
3
1
