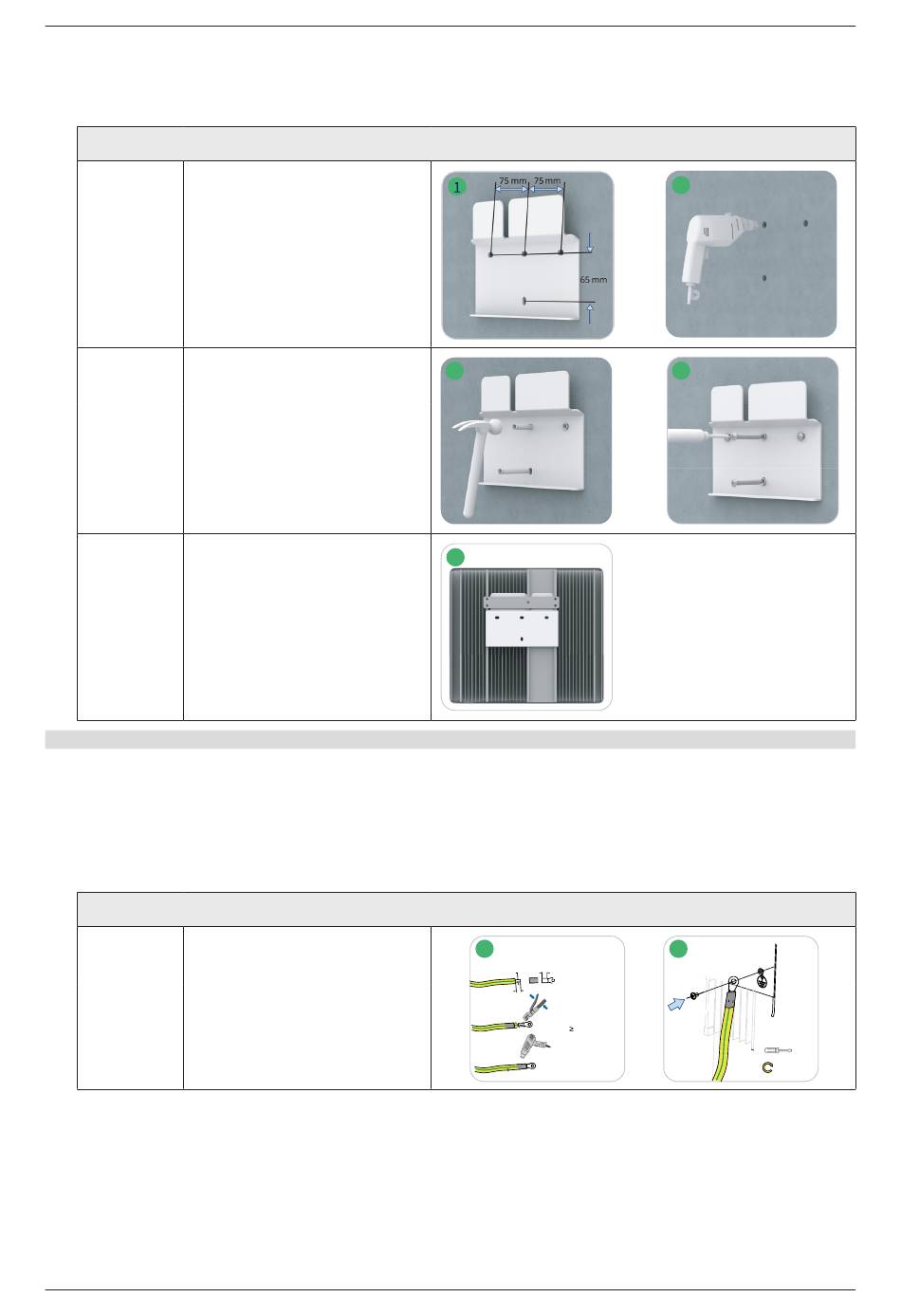

3.2.2 De omvormer monteren
Monteer de omvormer aan de wand met behulp van de meegeleverde bevestigingsbeugel en de
uitbreidingsstekkersets.
Plaats de beugel tegen
Stap 1
de muur en markeer de 4
boorgatlocaties.
Boor de gaten met een
boormachine en zorg ervoor
Stap 2
dat de gaten diep genoeg zijn
(minstens 60 mm).
Plaats de keilbouten in de gaten
Stap 3
en draai ze vast.
Monteer vervolgens de
muurbeugel aan de keilbouten.
Stap 4
Bevestig dat de beugel stevig
aan het montageoppervlak is
bevestigd.
Bevestig de omvormer aan de
Stap 5
beugel bevestigen.
3.3
Elektrische bekabelingsaansluiting
3.3.1 Aardaansluiting
Alle niet-stroomdragende metalen onderdelen en apparaatbehuizingen in het PV-systeem moeten
worden geaard. Rechtsonder op de omvormer bevindt zich een extra aardklem die met een nabijgelegen
aardsluitpunt wordt verbonden.
Bereid de kabel en de
Stap 1
OT/DT-aansluiting voor.
Gebruik de schroef uit de
accessoiresdoos. Maak
Stap 2
vervolgens de kabel vast met
een schroevendraaier.
