Montage

Lesen Sie vor der Montage dieses Geräts die Sicherheitshinweise. Mindestens einen Befestigungspunkt pro Gerät

verwenden. Stellen Sie sicher, dass die Befestigungsklemmen dafür ausgelegt sind, das Produktgewicht tragen zu

können. Informationen zu unserer CHAUVET-Produktlinie für Befestigungsklemmen finden Sie unter

http://trusst.com/productcategory/truss-clamps/.

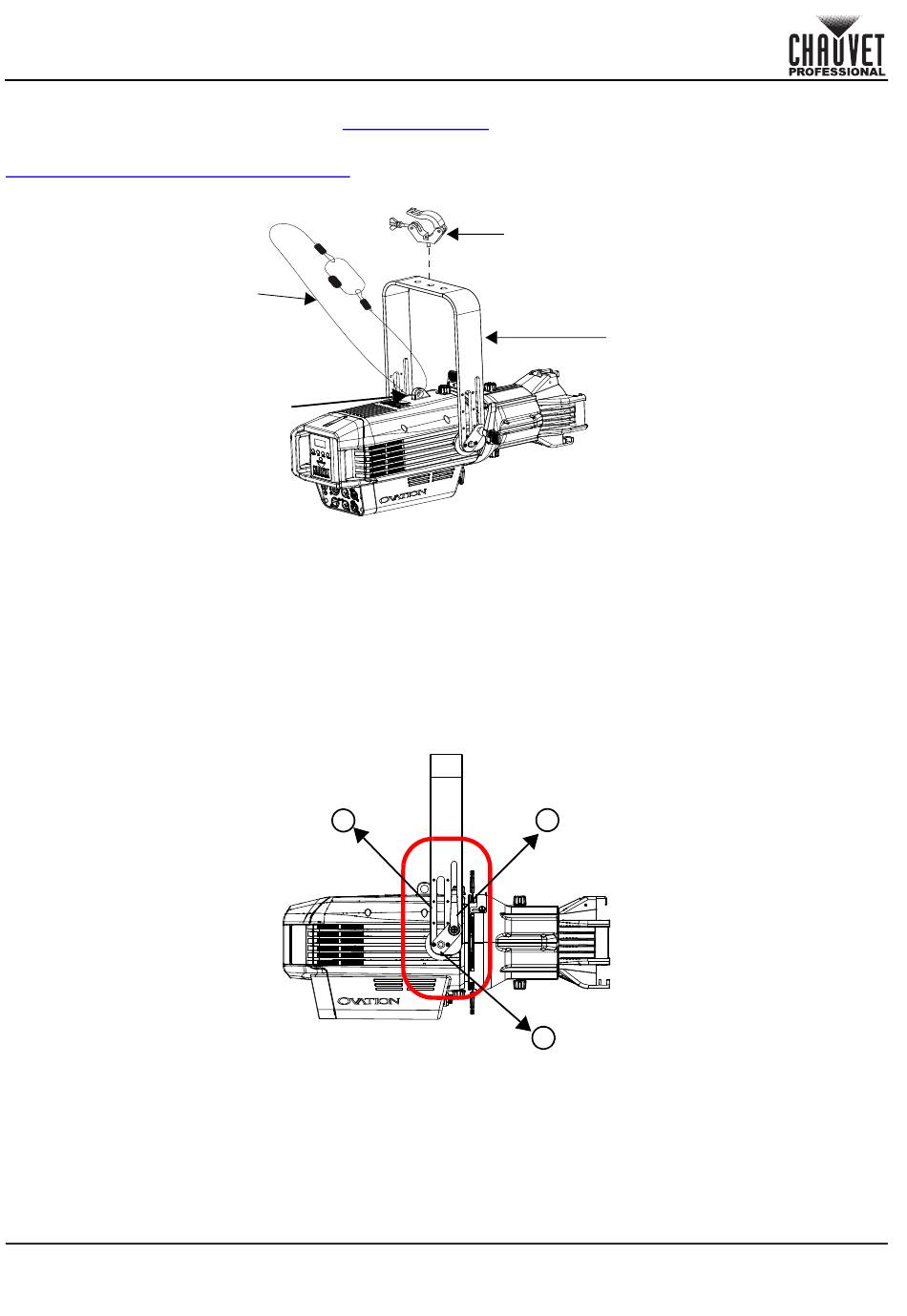

Ansicht Gerätemontage

Sicherheitskabel

Sichern Sie das Sicherheitskabel,

indem Sie es auf der Rückseite des

Geräts durchschlaufen

Verstellbarer Befestigungsbügel

Der Ovation Rêve E-3 ist mit einem verstellbaren Befestigungsbügel zur Montage in Bereichen mit niedriger Deckenhöhe

ausgestattet. Zum Ändern der Höhe des Befestigungsbügels gehen Sie wie folgt vor:

Lösen Sie die Bügeleinstellknöpfe an beiden Seiten des Geräts.

Entfernen Sie an jeder Seite die zwei Schrauben und lösen Sie den Bolzen, mit dem die Platte am

Befestigungsbügel befestigt ist.

Stellen Sie unter Verwendung der Schraubenlöcher als Anhaltspunkt die Position des Befestigungsbügels ein,

um die gewünschte Höhe des Befestigungsbügels zu erhalten.

Schrauben Sie die Schrauben wieder ein und ziehen Sie die Bolzen und die Bügeleinstellknöpfe an.

SCHNELLANLEITUNG

Befestigungsschelle

Alternative Befestigun

des Befestigungsbügels

Objektivtubus separat erhältlich

Ovation Rêve E-3 SAL Rev. 7
