Voor gebruik

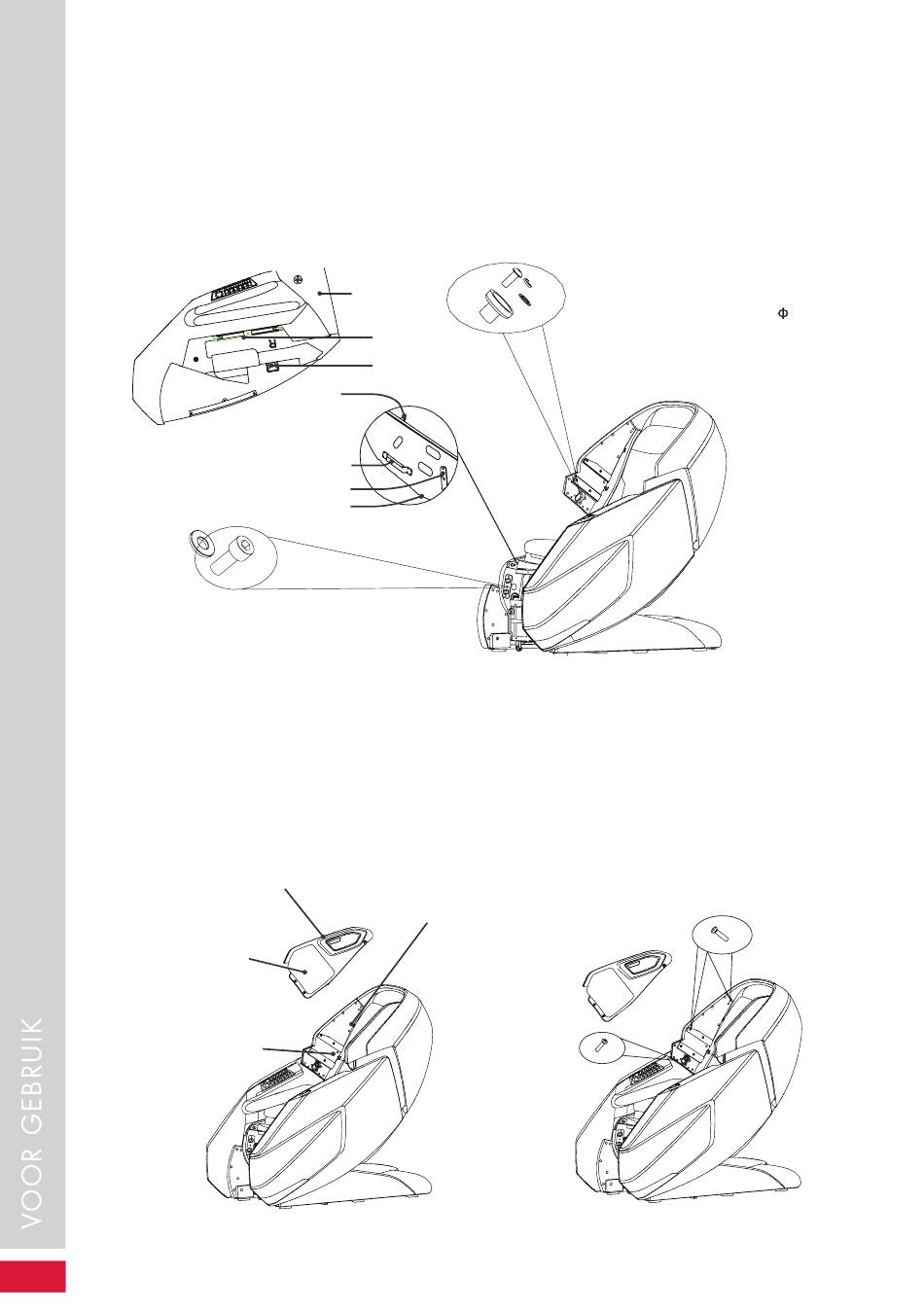

Installatie | Stap 2: Montage van de armsteunen
Houd de armleuning omhoog en haak de beugel 2 in de groef van de steun: schuif de arm-
leuning langzaam in het stoelframe totdat de beugel 2 volledig is uitgelijnd met de beugel 4.
Steek beugel 1 in beugel 3 en zet de armleuning vast met de schroeven (zelfde installatieme-
thode als de andere kant).
Gat met schroefdraad (schroef)
Aansluiting armleuning
Vlakke sluitring 6x14
Installatie | Stap 3: Montage van het schouderstuk
• Verbind de stekkers op de luidsprekerbox met de corresponderende aansluitingen op het
hoofdframe, installeer het schouderstuk in het hoofdframe en bevestig het luchtmondstuk
aan de luchtaansluitingen (zelfde installatiemethode als de andere kant).
• Zet vervolgens vast met 2 st. M4x16 schroeven en 5 st. M5x20 schroeven.
Luchtaansluiting
210
Armleuning
Steun 4
Steun 3
Zeskantbout M6x20
Luidsprekerbox
Luchtventiel
Houder 2
Houder 1
Contactdoos
Verbindingsstuk
Platte ring
Zeskantbout
Onderlegring
M5x20
M4x16
Armsteun/
Hoofdstuk
8×14
M8×30
8
