Aanwezigheidsmelder thePassa P360 KNX
11 .1 .10 Aura-effect
Beschrijving
Bij het aura-effect begeleidt het licht de gebruiker in de zone waarin hij of zij zich bevindt. Het licht in de omliggende detec-
tiebereiken wordt op de <aura-dimwaarde> ingeschakeld resp. gedimd. Hierna volgt een voorbeeld met 3 aanwezigheids-
melders en 6 lichtgroepen.
Werkwijze:
Instellingen bij Master A, B en C uitvoeren.
Aan het object aura-effect 1/2 een eigen groepsadres toewijzen (Master A, B en C).
Bij elke Master de eigen objecten aura-effect onderling met elkaar verbinden. Voorbeeld: object 38 met object 39 en
object 39 met object 38 verbinden.
De objecten aura-effect van omliggende zones van de afzonderlijke Master-apparaten verbinden. Voorbeeld: Master A,
object 39 met Master B, object 38 verbinden.
Apparaten
thePassa P360 KNX (bestelnr. 2019300) Master A, B en C.
DALI-gateway KNX plus (bestelnr. 9070929)

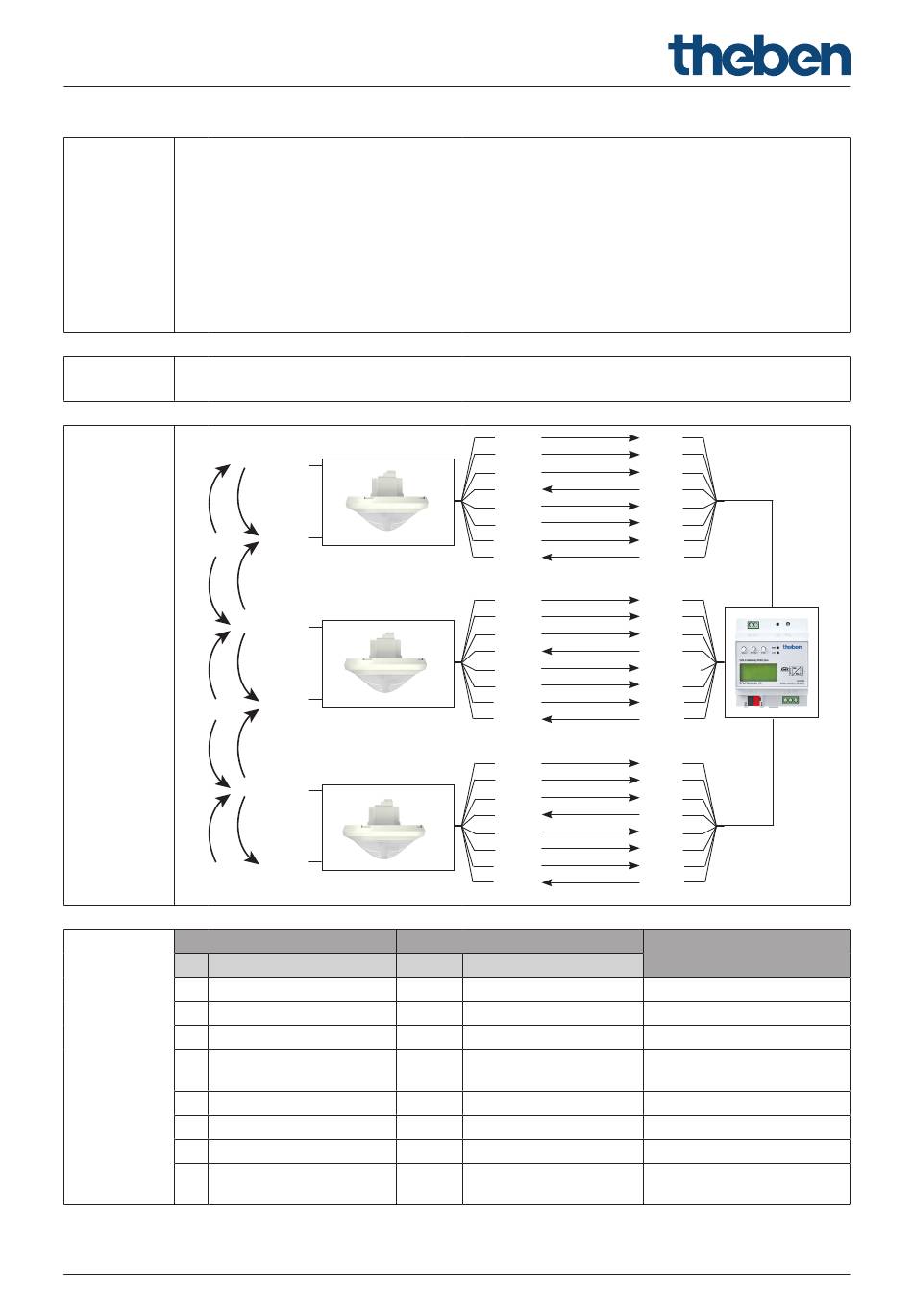

Overzicht
Verbindingen
thePassa P360 KNX/Master A, B, C
Nr.
Objectnaam/functie
0
Kanaal C1 licht/schakelen
1
Kanaal C1 licht/lichter/donkerder 24/42/60
2
Kanaal C1 licht/waarde zenden
3
Kanaal C1 licht/waarde retour-
melding
11
Kanaal C2 licht/schakelen
12
Kanaal C2 licht/lichter/donkerder 33/51/69
13
Kanaal C2 licht/waarde zenden
14
Kanaal C2 licht/waarde retour-
melding
11-2018© Theben AG
Obj. 38
Obj. 39
Master A
Obj. 38
Obj. 39
Master B
Obj. 38
Obj. 39
Master C
Nr.
23/41/59
25/43/61
28/46/64
32/50/68
34/52/70
37/55/73
Obj. 0
Obj. 1
Obj. 2
Obj. 3
Obj. 11
Obj. 12
Obj. 13
Obj. 14
Obj. 0
Obj. 1
Obj. 2
Obj. 3
Obj. 11
Obj. 12
Obj. 13
Obj. 14
Obj. 0
Obj. 1
Obj. 2
Obj. 3
Obj. 11
Obj. 12
Obj. 13
Obj. 14
DALI-gateway KNX plus
Objectnaam/functie
Groep 1,3,5/schakelen
Groep 1,3,5/dimmen
Groep 1,3,5/waarde instellen
Groep 1,3,5/status waarde
Groep 2,4,6/schakelen
Groep 2,4,6/dimmen
Groep 2,4,6/waarde instellen
Groep 2,4,6/status waarde
Pagina 67
Technische wijzigingen en drukfouten voorbehouden.
Obj. 23
Obj. 24
Obj. 25
Obj. 28
Obj. 32
Obj. 33
Obj. 34
Obj. 37
Obj. 41
Obj. 42
Obj. 43
Obj. 46
Obj. 50
Obj. 51
Obj. 52
Obj. 55
Obj. 59
Obj. 60
Obj. 61
Obj. 64
Obj. 68
Obj. 69
Obj. 70
Obj. 73
