Montage
3.5.5

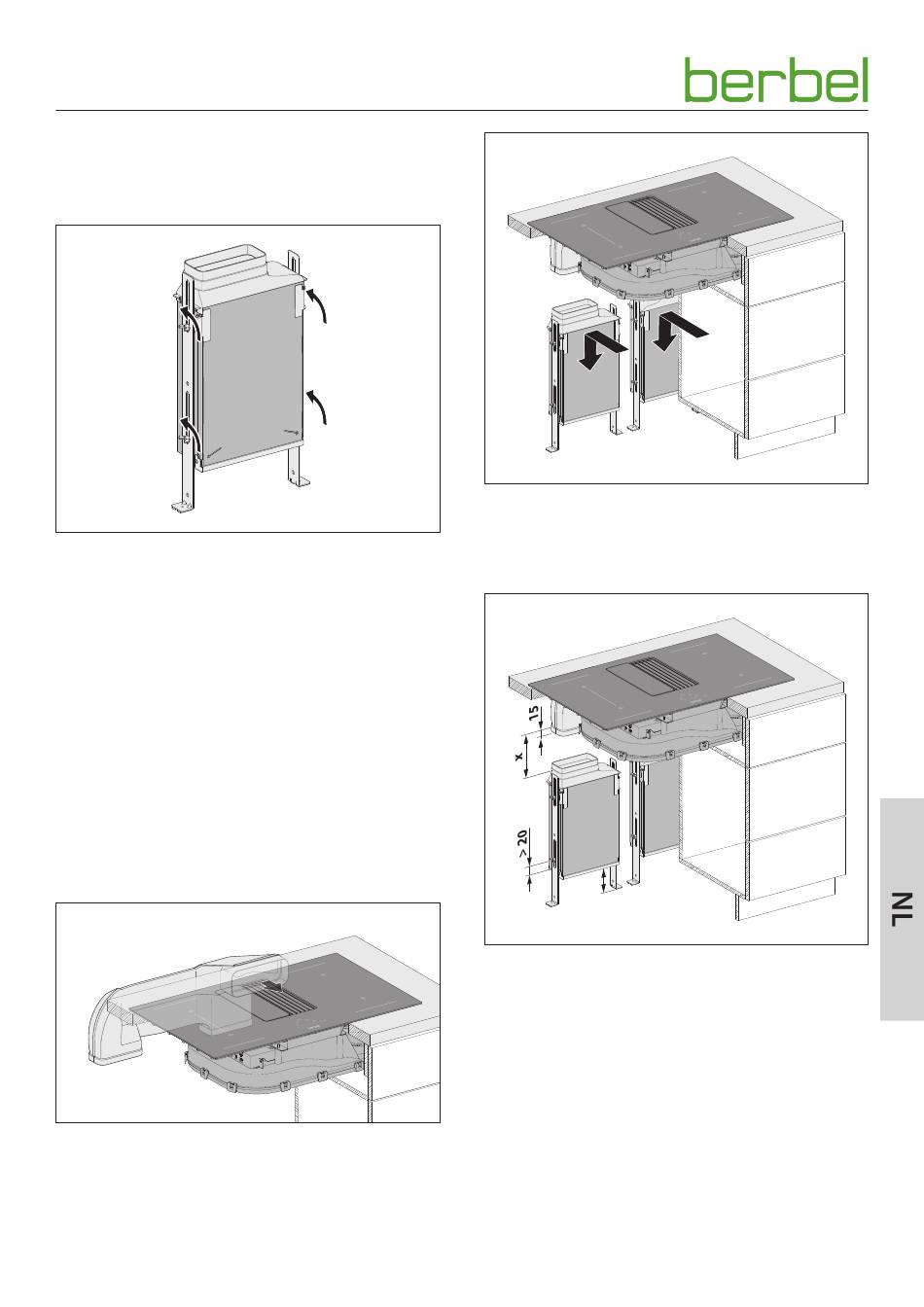

Circulatiefilter inbouwen (BKF 83 DLP-U)
Bij inbouwvarianten met uitlaatroosterset moet de
bijbehorende handleiding worden opgevolgd.
De hoogte van het circulatiefilter moet zo worden ingesteld,
dat het volledig openklappen voor het verwijderen van de
filterpatroon altijd gewaarborgd is.
☞ De schroefverbindingen aan de zijkant van het
circulatiefilter losdraaien.
Door het op maat afzagen kan het vlakke kanaal worden
aangepast aan de afstanden tussen de aansluitingen:
y Tussen ventilatorbehuizing en luchtcirculatiebochten bij
diepe onderkasten.
y Tussen luchtcirculatiebochten en circulatiefilter bij hoge
onderkasten.
D „3.5.3 Afmetingen controleren" (pagina 14).
Bij de volgende werkstappen moeten de overgangen bij de
luchtgeleidende componenten (bijv. luchtcirculatiebocht,
vlakke kanaalstukken) na het in elkaar zetten omwikkelen
met afdichttape.
☞ Steek de luchtcirculatiebocht in de aansluiting op het
ventilatorbehuizing.
6005314_a – 20.11.2020
☞ De circulatiefilters uitlijnen met de klapinrichting voor
de toegangszijde. Let hierbij op de markeringen op het
apparaat.
☞ Plaats de circulatiefilters in de juiste positie.
☞ De circulatiefilters op de juiste hoogte instellen:
y Een instelbare hoogte van minimaal 20 mm is
mogelijk, om later de vlakke kanaalstukken te kunnen
plaatsen.
y Zorg dat de afstand van de onderkantseite van het
circulatiefilter t.o.v. de vloer minimaal 100 mm is.
y Het circulatiefilter kan op ieder moment worden
opengeklapt voor het verwijderen van de
filterpatroon. .
y Het circulatiefilter moet dusdanig hoog staan, dat de
schroefbodem het openklappen niet hindert.
☞ Bepaal de lengte (x) van het vlakke kanaal.
☞ De schroefverbindingen aan de zijkant van het
circulatiefilter losdraaien om de circulatiefilters te laten
dalen.
17
