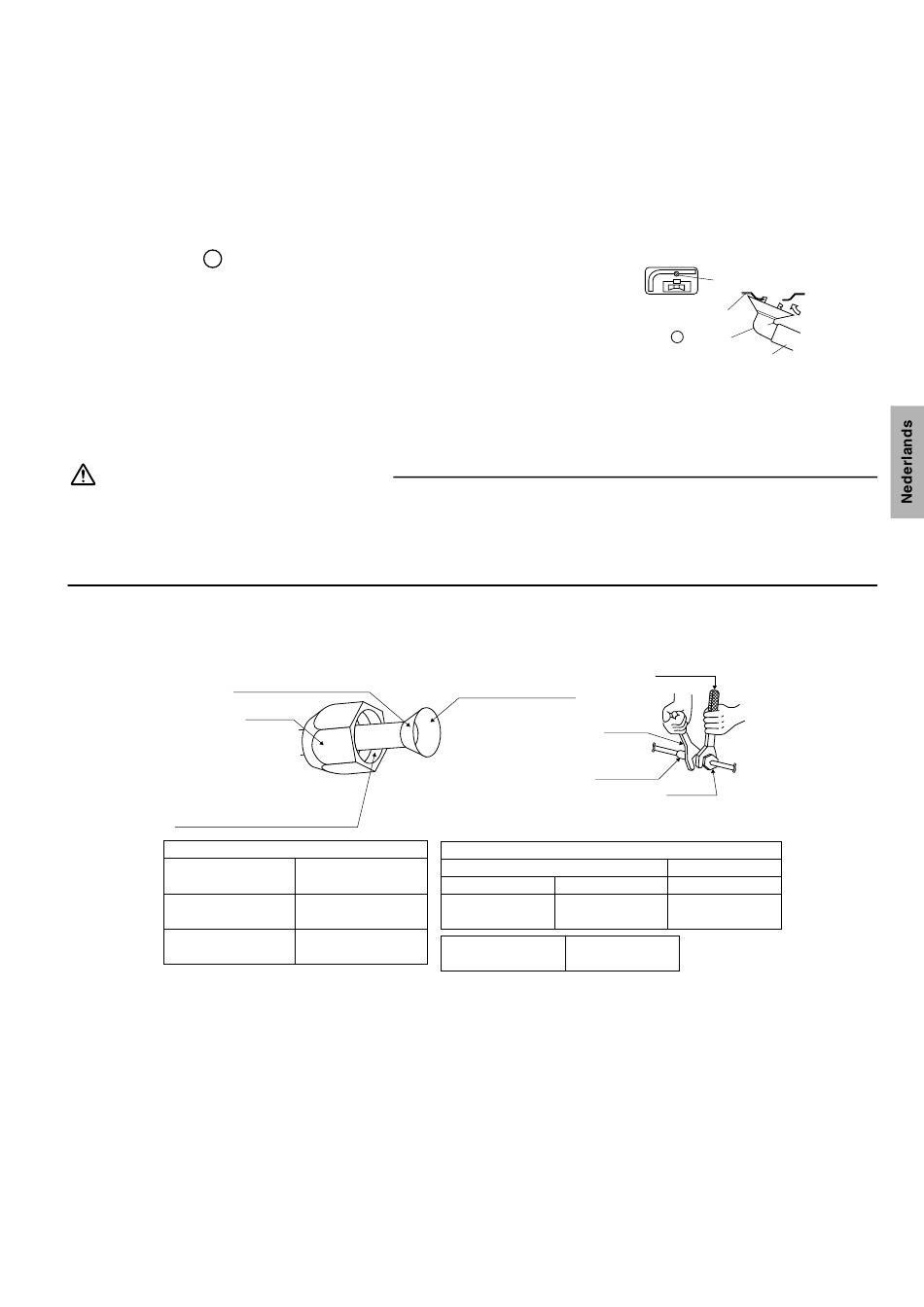

Koelmiddelleidingen
1.
Installeren van de buitenunit.
1) Meer informatie over het installeren van de buitenunit vindt u in de paragraaf "Voorzorgsmaatregelen bij het Kiezen van de
Plaats" op pagina 2 en de "Tekeningen voor de Installatie van de Buitenunit" op pagina 3.
2) Volg, wanneer een afvoer moet worden gerealiseerd, de volgende procedures.
2.
Afvoer.
1) Gebruik de
C
aftapplug voor afvoer.
2) Zet blokken van minstens 30mm hoog onder de voetjes van de
buitenunit als de afvoeropening belemmerd wordt door de ondergrond
of een voetstuk.
3) In koude gebieden kunt u geen afvoerslang met de buitenunit
gebruiken.
(Anders zou afvoerwater kunnen bevriezen en de verwarming
onmogelijk maken.)
3.
Koelleidingen.
VOORZORGSMAATREGELEN
1) Gebruik de flensmoer die aan de hoofdunit is bevestigd. (Om barsten van de flensmoer door veroudering te voorkomen.)
2) Breng om gaslekkage te voorkomen koelcompressorolie aan op de binnenzijde van de flens. (Gebruik koelcompressorolie
voor R410A.)
3) Gebruik torsiesleutels wanneer u de flensmoeren aandraait om beschadiging van de flensmoeren en gaslekkage te voorko-
men.
Lijn de middelpunten van beide flenzen met elkaar uit en draai de flensmoeren 3 of 4 slagen met de hand vast. Draai ze ver-
volgens volledig vast met behulp van de torsiesleutels.
Breng geen koelcompressorolie
aan op de buitenzijde.
Breng geen koelcompressorolie aan op de
flensmoer om te voorkomen dat deze met
de torsiesleutel te vast wordt aangedraaid.
Aantrekkoppel van wartelmoer
Wartelmoer voor φ6,4
Wartelmoer voor φ9,5
Wartelmoer voor φ12,7
■Nederlands
[Breng olie aan]
Flensmoer
14,2-17,2N m
(144-175kgf cm)
32,7-39,9N m
(333-407kgf cm)
49,5-60,3N m
(505-615kgf cm)
Breng koelcompressorolie
aan op de binnenzijde van
de flens.
Sleutel
Pijpverbinding
Klep-dop aanhaaltorsie
Gas-zijde
3/8 inch
1/2 inch
21,6-27,4N m
48,1-59,7N m
(220-280kgf cm)
(490-610kgf cm)
Onderhoudsopening
10,8-14,7N m
deksel aanhaaltorsie
(110-150kgf cm)
Draineeropening
Onderzijde van frame
C
Aftapplug
Slang (binnendiameter
16mm.,standaardkwaliteit)
[Vastdraaien]
Momentsleutel
Flensmoer
Vloeistof-zijde
1/4 inch
21,6-27,4N m
(220-280kgf cm)
6
