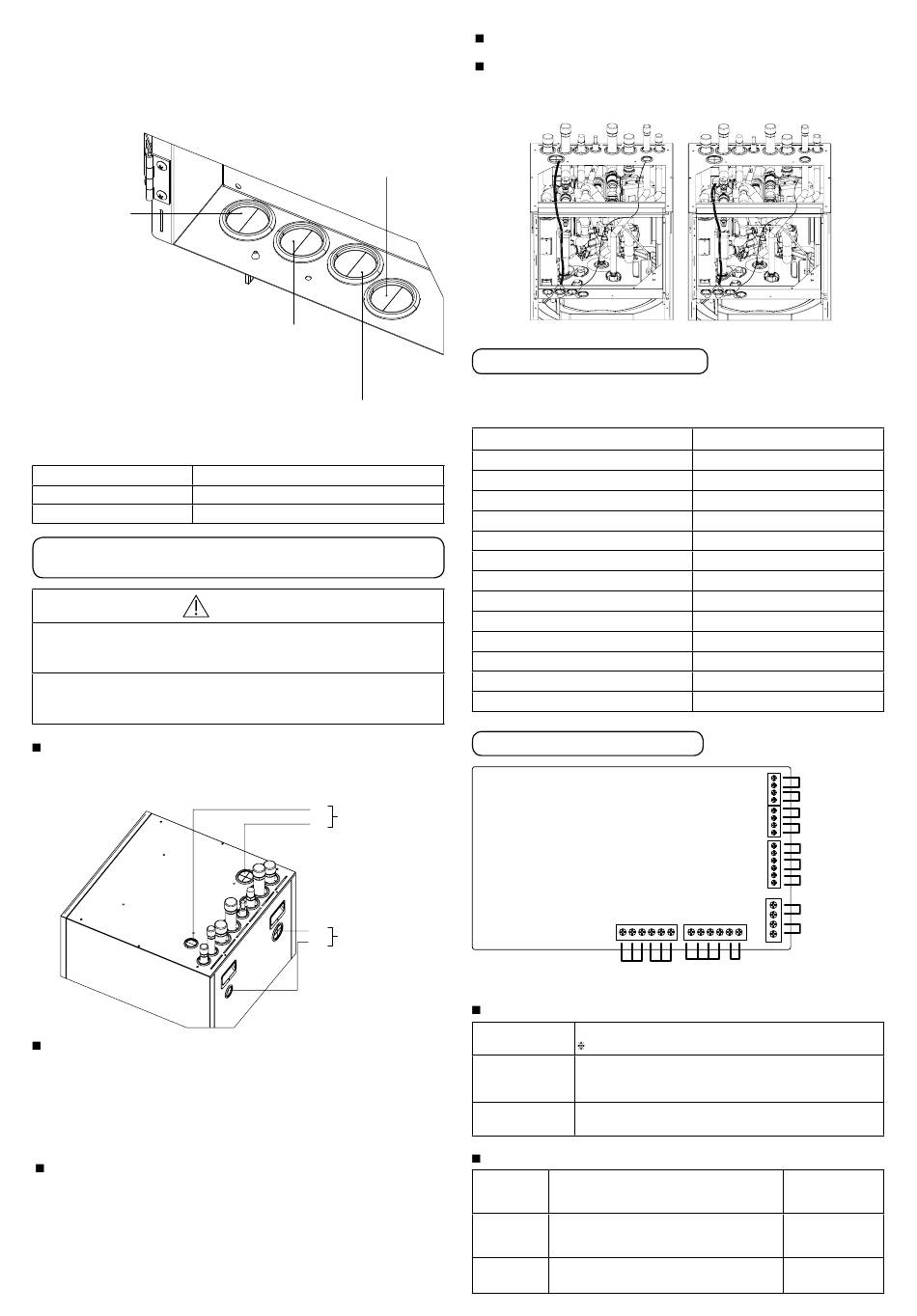

Câbles en option :
Câble de la vanne 2 voies
Câble de circulateur
supplémentaire
Vis de borne sur la platine
M3
M4
Acheminez les câbles en option et les cordons d'alimentation
Le cheminement des fi ls doit se faire à distance des surfaces chaudes.
Sinon, l'isolant du câble pourrait subir des dommages et un choc électrique
pourrait survenir.
Les chemins de fi ls doivent être lisses et sans bordures coupantes.
Sinon, l'isolant du câble pourrait subir des dommages et un choc électrique
pourrait survenir.
Utilisez soit la « COMBINAISON-1 » soit la « COMBINAISON-2 » pour le
cheminement des câbles en option et des cordons d'alimentation jusqu'aux
douilles.
Les douilles A-1 et A-2 sont pour :
Cordon 1
d'alimentation
Cordon 2
d'alimentation
Unité intérieure/ unité
extérieure câble de
connexion
Les douilles D-1 et D-2 sont pour :
Câble de commande externe
Câble de la sonde d'air extérieure
Câble de la télécommande
Câble de la zone 1 de la sonde
d'ambiance
Câble de la zone 2 de la sonde
d'ambiance
Câble de la sonde piscine
16
Câbles en option (à partir de la carte optionnelle) :
Câble de commande externe
Câble de la sonde d'air extérieure
Câble de la télécommande
Câble de la zone 1 de la sonde d'ambiance
Câble de la zone 2 de la sonde d'ambiance
Câble de la sonde piscine
Câble du signal de demande
Câble du signal SG
Câble du contacteur chaleur/froid
Câble du contact compresseur externe
Cordon 1 d'alimentation
Cordon 2 d'alimentation
Unité intérieure/ unité extérieure
câble de connexion
Câbles en option (à partir de la carte optionnelle) :
Câble du circulateur piscine
Câble de la zone 1 du thermostat d'ambiance
Câble de la zone 2 du thermostat d'ambiance
Couple de serrage maximal cN•m {kgf•cm}
50 {5,1}
120 {12,24}
jusqu'aux douilles
ATTENTION
D-1
COMBINAISON-1
A-1
A-2
COMBINAISON-2
D-2
Câble de la zone
Câble de la vanne
1 du thermostat
2 voies
d'ambiance
Câble de circulateur
Câble de la zone
supplémentaire
2 du thermostat
d'ambiance
Câble du signal de demande
Câble du signal SG
Câble du contacteur chaleur/froid
Câble du contact compresseur externe
Assurez-vous que tous les câbles de la sonde ne sont pas en contact avec le
panneau avant f
Acheminez le câblage à l'intérieur de l'unité comme dans la fi gure ci-dessous.
Une fois tout le câblage terminé, liez le câble / cordon à l'aide de la bande
reliante (fournie sur site) pour éviter qu'ils ne touchent les surfaces chaudes
telles que l'ensemble résistance, les tuyaux de cuivre nus, etc.
Câblage pour la « COMBINAISON-1 »
Longueur des câbles de raccordement
Lors de la connexion des câbles entre le réservoir et les dispositifs externes, la
longueur de ces câbles ne doit pas dépasser la longueur maximale tel qu'indiqué
dans le tableau.
Dispositif externe
Vanne deux voies
Thermost. ambiance
Circulateur supplémentaire
Circulateur psicine
Circulateur
Commande externe
Sonde d'ambiance
Sonde d'air extérieure
Sonde d'eau piscine
Signal de demande
Signal SG
Contacteur chaleur/froid
Contact compresseur externe
Raccordement de la platine principale
C O N C O N H C N L
Vanne
2 voies
Entrées de signal
L N =CA230V, Chaleur, Froid=Chaleur de thermostat, Borne de froid
Thermostat en option
Ne fonctionne pas lorsque vous utilisez la carte optionnelle
Contact sec Ouvert=ne fonctionne pas, Court=fonctionne
Commande externe
(Paramétrage nécessaire du système)
Possibilité de mettre en ON/OFF par le contacteur Externe
Connecté (Veuillez utiliser un fi l 2 brins pour la délocalisation et
Télécommande
l'extension. La longueur totale du câble doit être de 50 m ou moins).
Sorties
CA230V N=Neutre Ouvert, Fermé=sens
Vanne 3 voies
(Pour la commutation du circuit lorsque vous êtes
connecté au ballon ECS)
CA230V N=Neutre Ouvert, Fermé (Empêcher
Vanne 2 voies
le passage du circuit d'eau pendant le mode de
refroidissement)
Circulateur
CA230V (Utilisée lorsque la capacité du circulateur
supplémentaire
du réservoir est insuffi sante)
Câblage pour la « COMBINAISON-2 »
Longueur maximale des câbles (m)
50
50
50
50
50
50
30
30
30
50
50
50
50
OLP du chauffage
de démarrage
Sonde d'ambiance
de la zone 1
Commande externe
Télécommande
Sonde d'air extérieure
Sonde ballon tampon
Sonde réservoir
Contact de la chaudière /
Signal de dégivrage
Circulateur
supplémentaire
Système d'anode de courant
Vanne
Thermostat
en option 1
3 voies
AC230V, 12 VA
AC230V, 12 VA
AC230V, 0,6 A max
