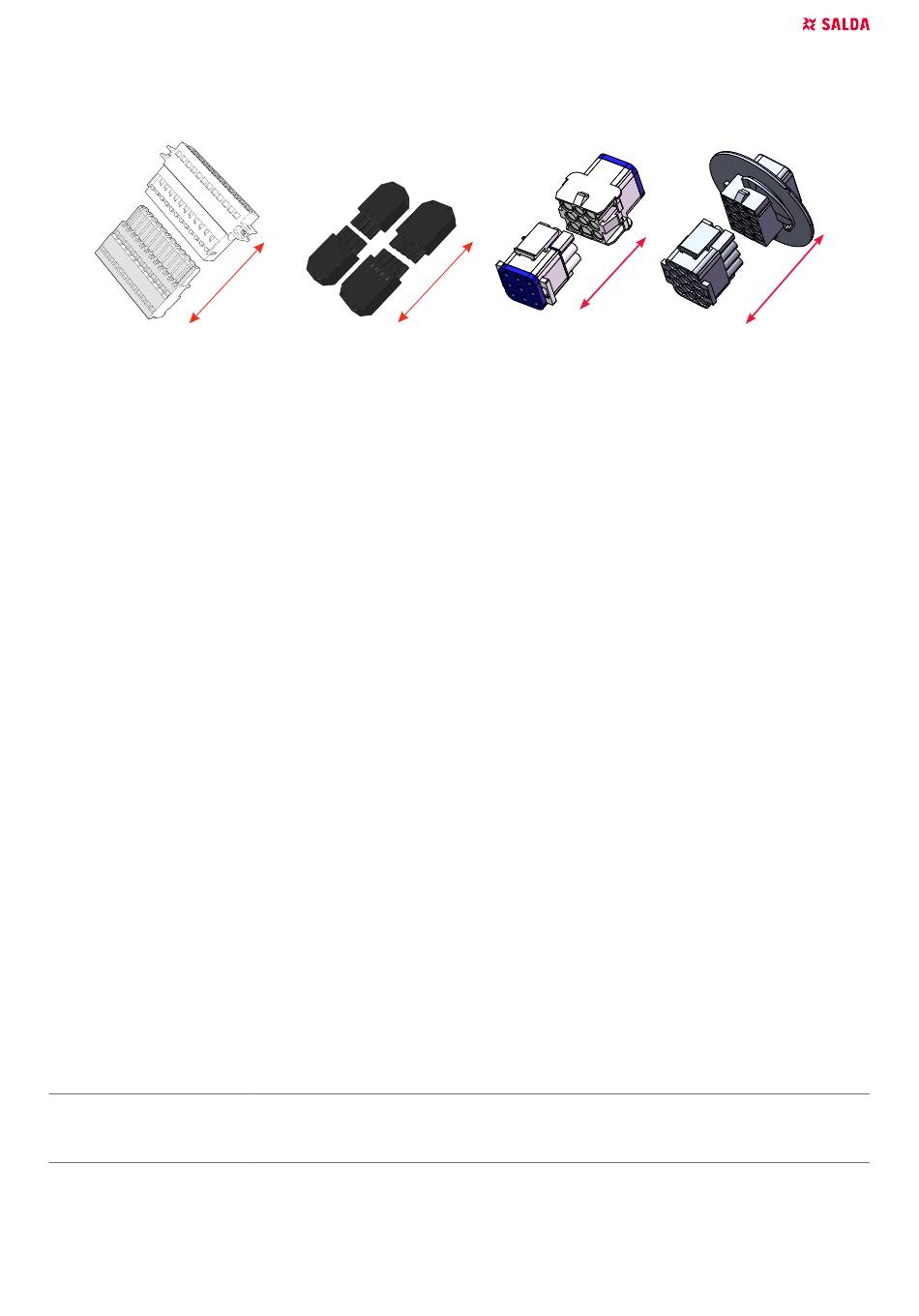

3.4.1. ELEKTRISCHE AANSLUITINGEN
Een groot aantal elektrische onderdelen van de unit (elektrische verwarmers, ventilatoren, warmteterugwin sectie, besturingspaneel) zijn uitgerust
met elektrische aansluitingen. De kabels en draden van deze componenten kunnen eenvoudig op de unit worden aangesloten en ervan worden
ontkoppeld voor onderhoud of reparatie.
3.5. MECHANISCH ONTWERP
De AmberAir Compact is verkrijgbaar in 8 modellen voor horizontale (H) luchtaansluiting en 6 modellen voor verticale (V) luchtaansluiting.
Het buitenpaneel is in RAL7040. De handvatten zijn zwart. Binnen materiaal: gegalvaniseerd plaatstaal of AlZn. Corrosie klasse C3 of C4.
Dikte isolatiepaneel - 50 mm (steenwol).
AmberAir Compact is uitgerust met filterzakken ePM10 65% (M5) en ePM1 55% (F7).
De bladen van de toevoer- en extractieventilatoren zijn achterwaarts gebogen. De ventilatoren worden rechtstreeks aangedreven met variabele
snelheidssturing.
Parameters behuizing: D1 (M), L1 (M), F9, T2, TB2.
3.6. BEDOELD GEBRUIK
Ventilatieunits zijn ontworpen voor ventilatie in gebouwen en afhankelijk van de instellingen, passieve warmteterugwinning, luchtverwarming of
'vrije koeling'
Geluidsniveaus hoger dan 60 dB(A) kunnen voorkomen, afhankelijk van de belasting en de maat van de unit (zie select.salda.It voor gedetailleer-
de informatie).
De unit is uitgerust met een warmtewisselaar en een verwarmer (of koeler) ter compensatie van verwarmings/koelingsverliezen tijdens ruimteven-
tilatie. We raden gebruik van de unit als hoofdverwarming/koeling in de ruimte dan ook niet aan. De unit bereikt de ingestelde toevoerluchttempe-
ratuur mogelijk niet indien de werkelijke kamertemperatuur aanzienlijk afwijkt van de gewenste temperatuur, omdat de warmtewisselaar hierdoor
inefficiënt functioneert.
Het apparaat is niet ontworpen om vaste deeltjes door de lucht te transporteren. Het apparaat mag niet gebruikt worden in ruimtes waar het risico
bestaat dat explosieve gassen vrijkomen.
Wij raden aan om het apparaat tijdens het eerste bedrijfsjaar niet uit te schakelen, maar het in minimale modus (20%) te laten functioneren. Door
het vocht in de structuren van nieuwe gebouwen, is condensatie in en buiten de unit mogelijk. Ononderbroken gebruik van de unit beperkt het
risico op condensatie aanzienlijk.
Wij raden u aan om het apparaat altijd ingeschakeld te houden, omdat dit een goed binnenklimaat garandeert en het risico op condensatie op de
wanden beperkt. Het apparaat kan worden uitgeschakeld voor een onderhoudsinspectie of filtervervanging.
Als de unit geïnstalleerd is in een ruimte met een hoge luchtvochtigheid, bestaat er een groot potentieel voor condensvorming op de wanden van
de unit bij koud weer buiten.
3.7. BESTURING VAN DE VENTILATIEUNIT
AmberAir Compact units hebben geïntegreerde efficiënte microcontroller-gebaseerde MCB-regelprint. Alle actieve componenten van de unit wor-
den bestuurd door de MCB-besturing. Deze heeft vele functies die de ventilatieunit doeltreffend kunnen besturen. Gebruikers hebben toegang tot
de besturingsconfiguratie om de instellingen te wijzigen of nieuwe, bestuurbare apparaten toe te voegen aan het ventilatiesysteem. Gebruikers
kunnen ook verbinding maken met de besturing om de status van de unit te monitoren of de voorkeursinstellingen wijzigen.
3.8. COMMUNICATIE-INTERFACE
De ventilatieunit kan worden bediend met een afstandsbedieningspaneel, WEB-interface of mobiele app via MB-Gateway en GBS (gebouwbe-
heersysteem). Voor meer informatie zie onderstaande tabel.
Met MB-GATEWAY
Web interface
SALDA AIR mobiele app
GBS via Modbus TCP/IP
GBS via BACnet IP
AMBERAIR COMPACT S-R V v2024.3
Afstandbedieningen
ST-SA-Control
A
B
C
D
E
General tolerances for features without individual tolerance indications according to ISO 2768-1 class m
0,5-3
Linear
±0,1
Document type
Designed
F
F
IK M. Beleckas
6
5
GBS directe verbinding
Modbus RTU (RS485)
UNLESS OTHERWISE SPECIFIED:
FINISH:
DIMENSIONS ARE IN MILLIMETERS
SURFACE FINISH:
TOLERANCES:
LINEAR:
3-6
6-30
30-120
120-400
400-1000
1000-2000
2000-4000
Angular
ANGULAR:
±0,1
±0,2
±0,3
±0,5
±0,8
±1,2
±2
Material:
Part drawing
NAME
SIGNATURE
DATE
s, mm= r, mm=
DRAWN
Changed
Product
CHK'D
AmberAir Compact- S- R- 2000- H- E- FM- R- C1
IK M. Beleckas
APPV'D
Name
MFG
AmberAir Compact- S- R- 2000- H- E- FM- R- C1
MATERIAL:
Q.A
Code
1.1635
WEIGHT: 0.00
4
3
Draadloze communicatie
MB-GATEWAY + WIFI router
DEBURR AND
BREAK SHARP
EDGES
L<10
10<L<50
50<L<120
120<L<400
L>400
±1
±0
30'
±0
20'
±0
10'
±0
5'
0.0
Scale
1:2
Weight, kg
Date
Size
Sheet
Revision
1/1
2022-08-10
2022-08-10
A4
NL |
