6.4
Beschrijving
Opstellen
Toepassingen
Profileringen
De Rugby en de Combo creëren een verticaal vlak van laserlicht, dat dienst
doet als een denkbeeldige lijn voor het uitzetten van profileringen.

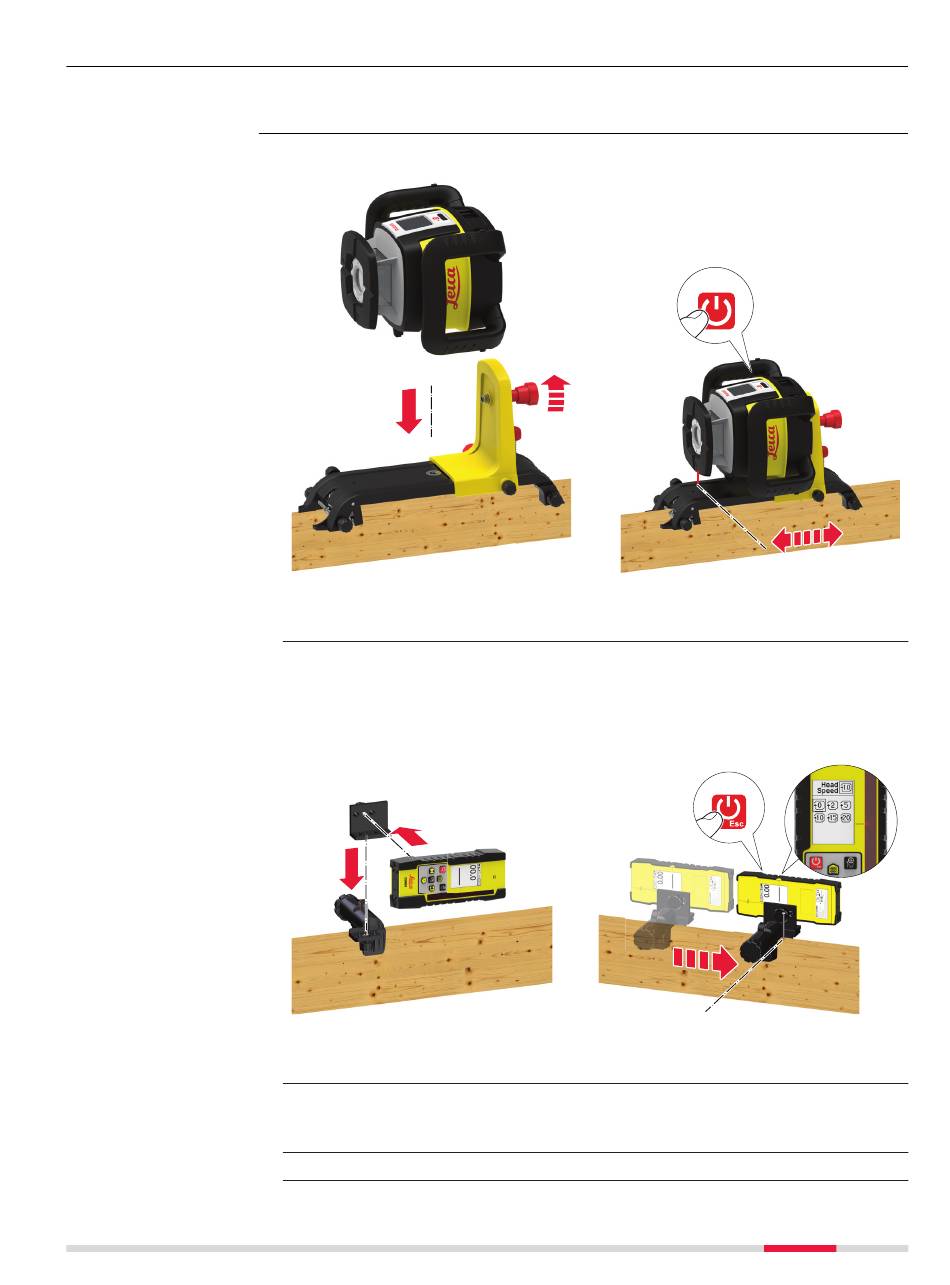

Opstellen van de laser
1a
15871_002
1.
Bevestig de Rugby op de slimme adapter en vervolgens de slimme
adapter op de profilering.
2.
Schakel de Rugby in. De laserstraal zal automatisch omlaag gericht
zijn, zodat de Rugby en de slimme adapter recht boven de gemeten
referentienagel geplaatst kunnen worden.
Combo opstellen
1
0015872_001
1.
Bevestig de Combo aan de Combo beugel met behulp van de 90°-
adapter.
2.
Bevestig de beugel aan de profilering. De bovenzijde van de Combo
beugel van de ontvanger dient stevig vast te zitten tegen de geme-
ten referentienagel.
3.
Schakel de Combo in.
2a
1b
3
2
2b
4
67
