3.7
De X- en Y-as nauw-
keurig uitlijnen
Bediening
De richting van de X-as wordt gezien vanaf de voorzijde van de
Rugby, kijkend over de bovenzijde van de Rugby.
0015856_001
3.

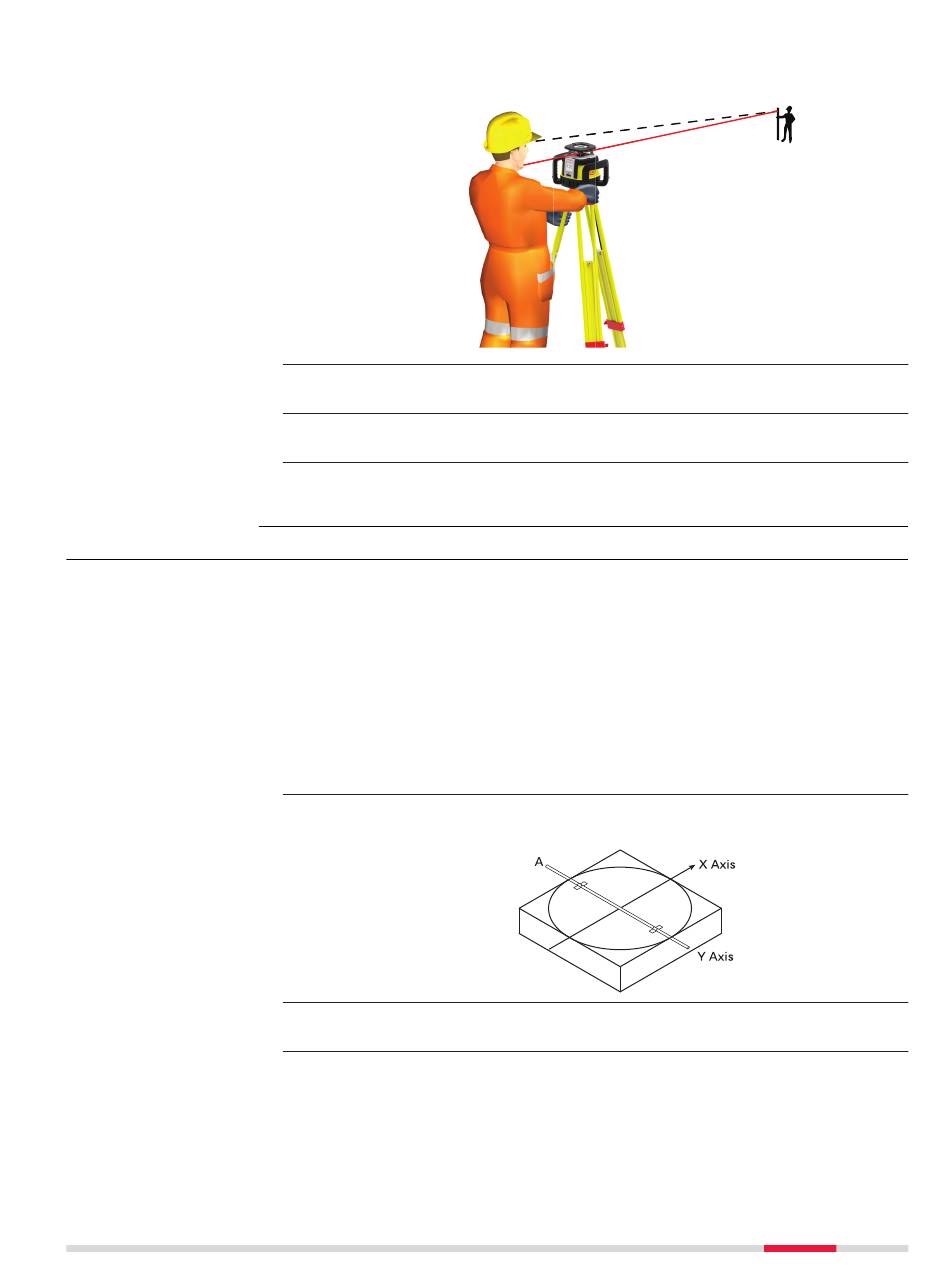

Draai de Rugby iets, totdat de zichtlijnen in lijn liggen met het
tweede aansluitpunt.
☞
Voor de Rugby CLA/CLA‑ctive/CLI kan het vizier van de Rugby worden
gebruikt als hulp bij het uitlijnen.
4.
Als de Rugby is uitgelijnd, kunt u aanvangen met de werkzaamhe-
den.
Nauwkeurig uitlijnen van de assen
In de meeste gevallen zijn de hoger liggende uitlijnmarkeringen bovenop de
Rugby geschikt voor het uitlijnen van de assen. Voor een nauwkeurigere uitlij-
ning kunt u de volgende werkwijze volgen.
Doel van een nauwkeurige uitlijning:
Punt A bepalen op de Y-as als referentie en een hoogtemeting uitvoeren.
•
Helling invoeren in de X-as en vervolgens de positie van de laser aanpas-
•
sen, totdat de originele hoogte van punt A weer wordt gevonden.
1.
Met 0,000% helling op beide assen stelt u de Rugby recht boven een
hellingpunt op en lijnt de Y-as grof uit met een tweede hellingpunt
(punt A).
2.
Voer een hoogtemeting uit bij punt A met behulp van een Combo en
een meetstok.
3.
Voer een helling van +5,000% in voor de X-as. Wanneer een helling
wordt ingevoerd voor de X-as, fungeert de Y-as als draaias.
33
