De elektrische kap verwijderen
Machines met een cabine
Verwijder bij de grond langs de rechterkant van de
bestuurdersstoel de 2 inbusschroeven waarmee de
kap van de controller is bevestigd aan de bevestiging
van het elektrische onderdeel, en verwijder de kap
(Figuur
50).

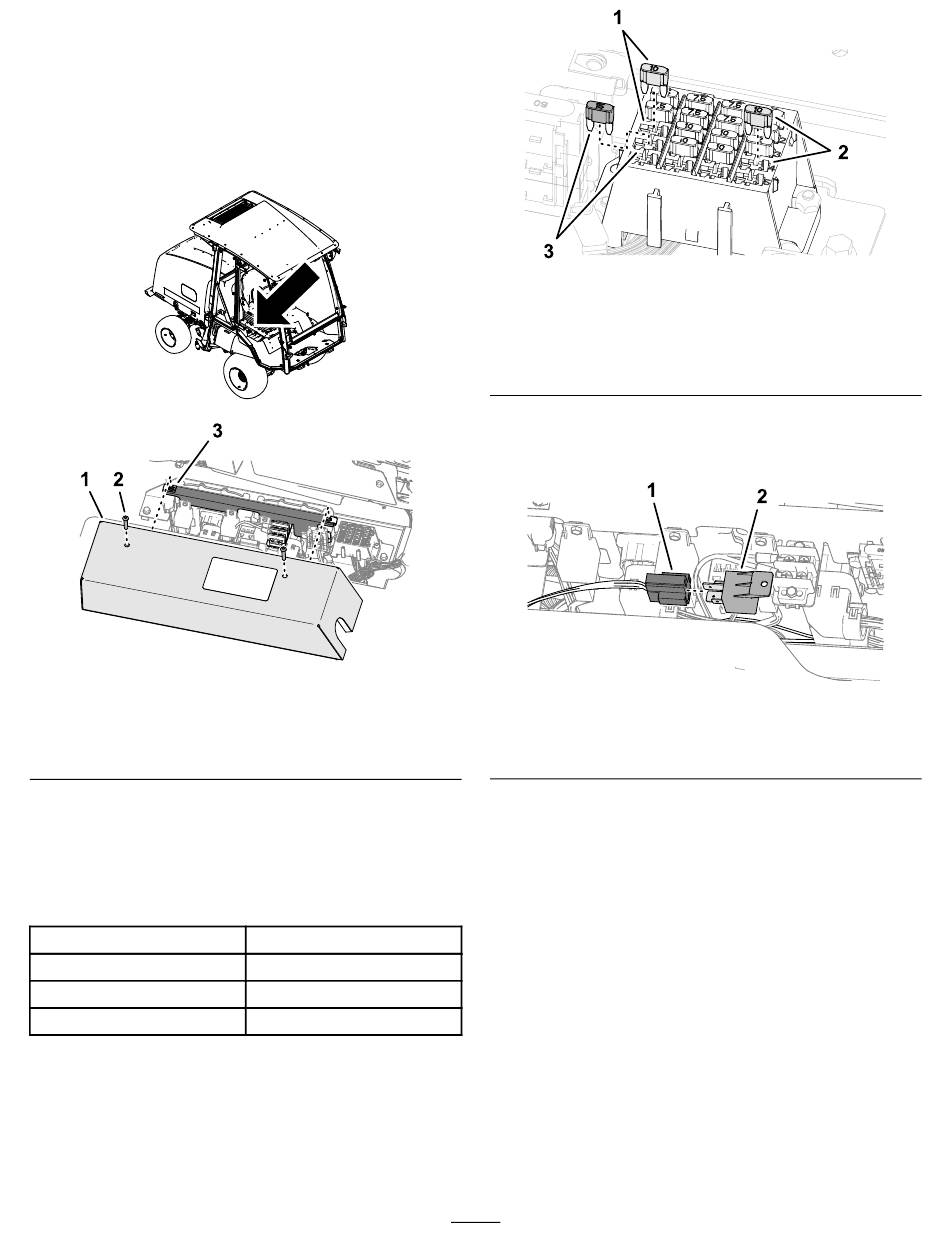

Figuur 50
1. Elektrische kap
2. Inbusschroef
De zekeringen en het relais
plaatsen
1.
Plaats de zekeringen
sleuven van de zekeringhouder:
Zekeringswaarde
10 A
15 A
10 A
3. Clipmoer (bevestiging van
elektrisch onderdeel)
(Figuur
51) in de volgende
Sleuf van zekeringhouder
A3
A4
D4
1. Zekering (10 A) en sleuf
van zekeringhouder A3
2. Zekering (10 A) en sleuf
van zekeringhouder D4
g351105
2.
Breng het claxonrelais aan in de connector met
4 contacten van de machinekabelboom zoals
getoond in
g351092
1. Connector met 4 contacten
(machinekabelboom)
De elektrische kap monteren
Machines met een rolbeugel
1.
Lijn de openingen in de kap van de controller uit
met de clipmoeren op de bevestiging van het
elektrische onderdeel
22
Figuur 51
3. Zekering (15 A) en sleuf
van zekeringhouder A4
(Figuur
52).
Figuur 52
2. Claxonrelais
(Figuur
53).
g351013
g350943
