OMBOUWEN VAN EEN STANDARD STRIKER NAAR EEN TRACKED STRIKER
DEMONTEREN VAN DE HORIZONTALE RAIL EN WAGEN

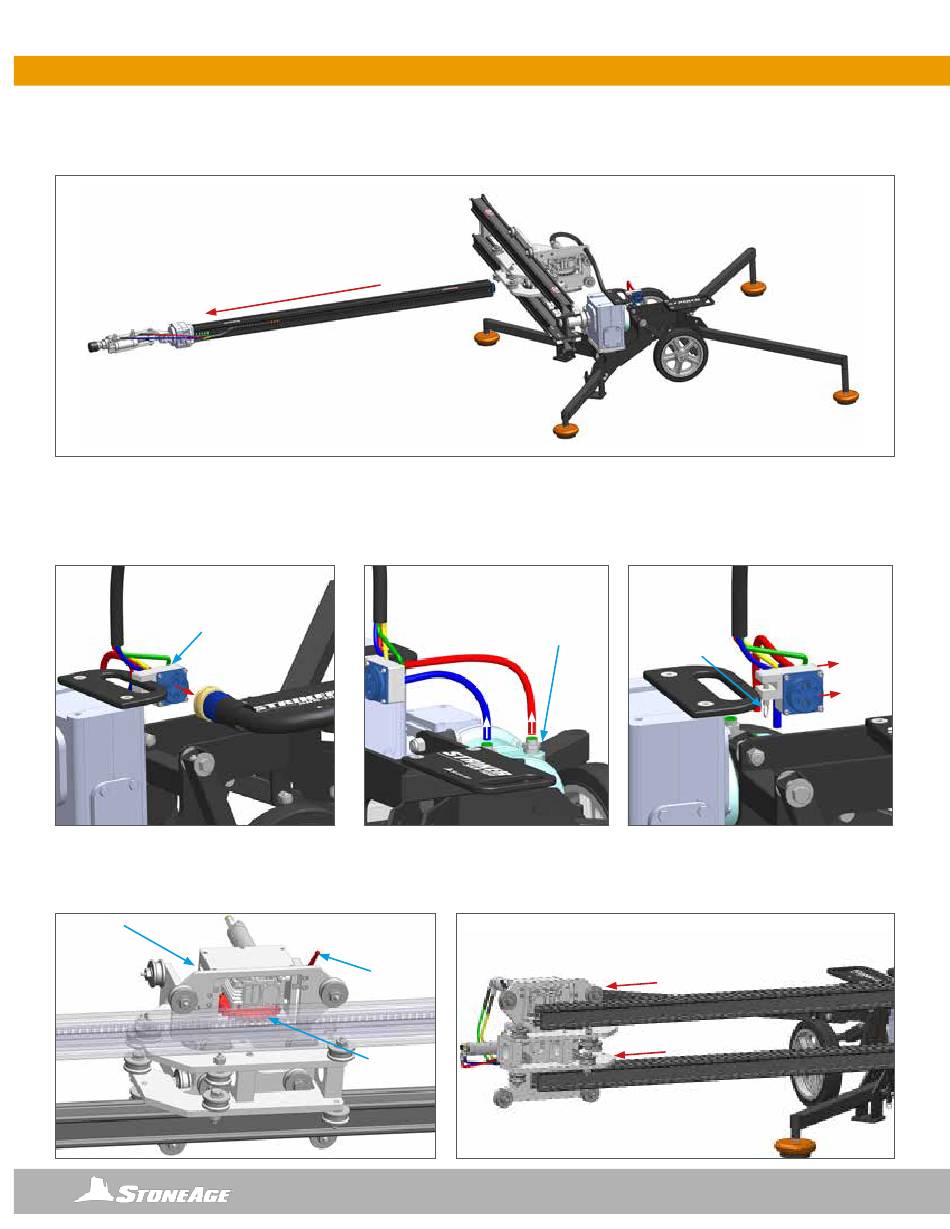

6.
Schuif de horizontale rail met het ellebooggewricht uit de wagen. (Figuur 6).
7.
Koppel het slangpakket van het bedieningspaneel los van de QD hanger. (Figuur 7).
8.
Druk de insteekkoppelingen op de luchtmotor in en trek de rode en blauwe ¼" slangen los. (Figuur 8).
9.
Trek de vergrendelpen uit de QD hanger en schuif het geheel van de handgreep van de vertragingskast. (Figuur 9).
QD
HANGER
10. Neem het aandrijftandwiel uit de slotted rail door de hendel op de motor vrij te zetten. (Figuur 10).
11. Neem de wagen voorzichtig van de rail en voorkom dat deze valt. (Figuur 11).
WAGEN
24
FIGUUR 7
FIGUUR 10
VRIJZET
HENDEL
AANDRIJFT-
ANDWIEL
+1 866-795-1586 • WWW.STONEAGETOOLS.COM
FIGUUR 8
SNELKOPPELINGEN
VERGRENDELPEN
FIGUUR 6
FIGUUR 9
FIGUUR 11
