GEBRUIKERSHANDLEIDING SAGA
Docking Station
Aansluitingen
Type
USB-connector
Primaire gegevensinterface naar pc
Ethernet-connector
Secundaire gegevensinterface naar pc
Triggerconnector
16-bits trigger-ingang voor signalen van externe apparatuur.
*NB: De 16-bits triggerinterface is niet op alle SAGA-apparaten
beschikbaar
Fiberconnector
Connector voor een optische fiber voor gegevensinterface met een Data
Recorder
Voedingsconnector
Hiermee wordt de netvoedingsadapter aangesloten op het Docking Station
Dockingconnector
Connector waarmee de Data Recorder op het Docking Station wordt
aangesloten, voor stroomvoorziening en als gegevensinterface.

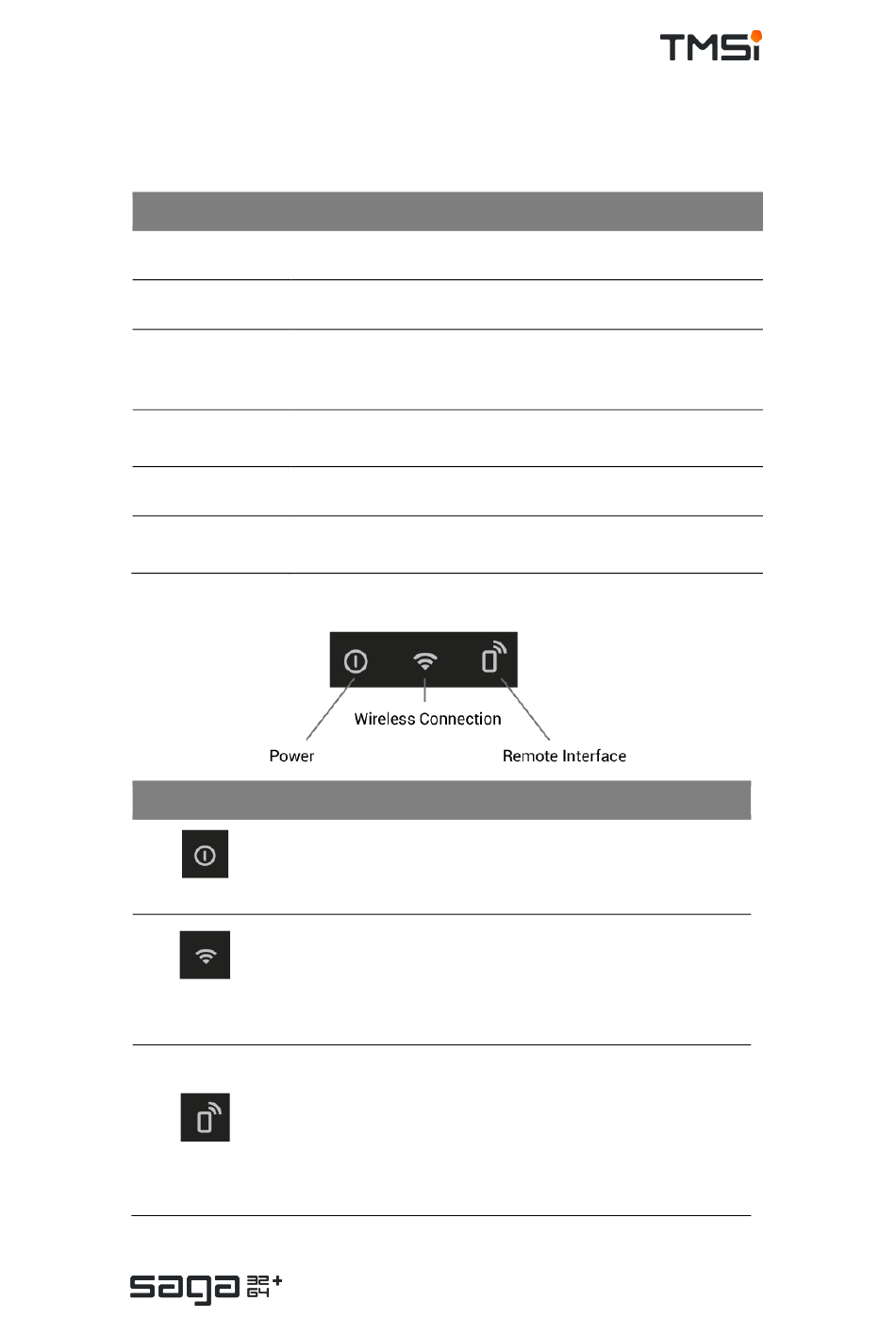

Statusindicatoren
indicator
Functie en status
Voeding
Draadloze
verbinding
Remote Interface*
Functie
•
UIT: Docking Station is uitgeschakeld of wordt opgestart
•
GROEN (continu): Docking Station is gereed
UIT: Er is geen draadloze verbinding
•
•
GROEN (continu): Wi-Fi-verbinding, geen gegevensoverdracht
•
GROEN (knipperend): Actieve gegevensoverdracht via Wi-Fi-
verbinding
BLAUW (knippert): Zoekt naar gegevensrecorder
•
•
UIT: Remote interface niet beschikbaar (vergrendeld)
GROEN (continu): Remote interface aan/beschikbaar
•
•
GROEN (knipperend): Remote Interface actieve –
gegevensoverdracht
*NB: De Remote Interface is niet op alle SAGA-apparaten
beschikbaar
Pagina 19 van 52
