E4

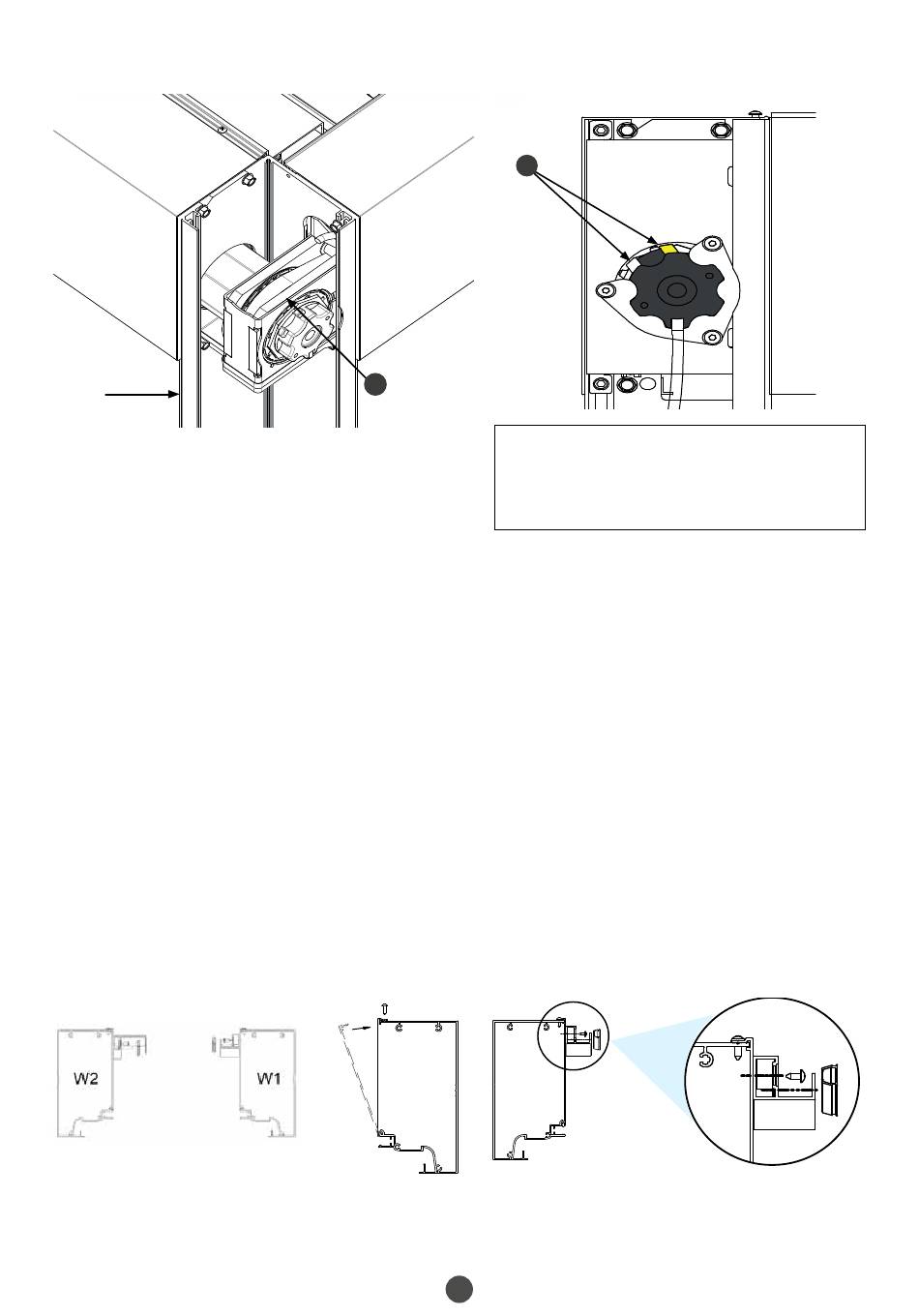

4.9 Montage Cover Main Housing W2
Draai de cover in Main Housing W2 en klik hem vast.
•
Zet de Cover vast met zelfborende schroeven (DIN7504M 4.2x13) in de voorziene gaten.
•
4.10 Montage First Louver W1
De first louver op Main housing W1 wordt met de opening naar boven gemonteerd.
•
De first louver op Main housing W2 wordt met de opening naar beneden gemonteerd.
•
Om de first louvers vast te schroeven zijn zowel in de first louvers als in de Main housings gaten voorzien.
•
2
3
Indien de instelknoppen niet toegankelijk zijn
omwille van de plaatsing van de ODL-structuur,
dan kan de beugel gedraaid worden zodat de
knoppen van opzij of onderaan bereikbaar zijn.
W1
W2
13
