OMSCHRIJVING VAN DE GASBLOK

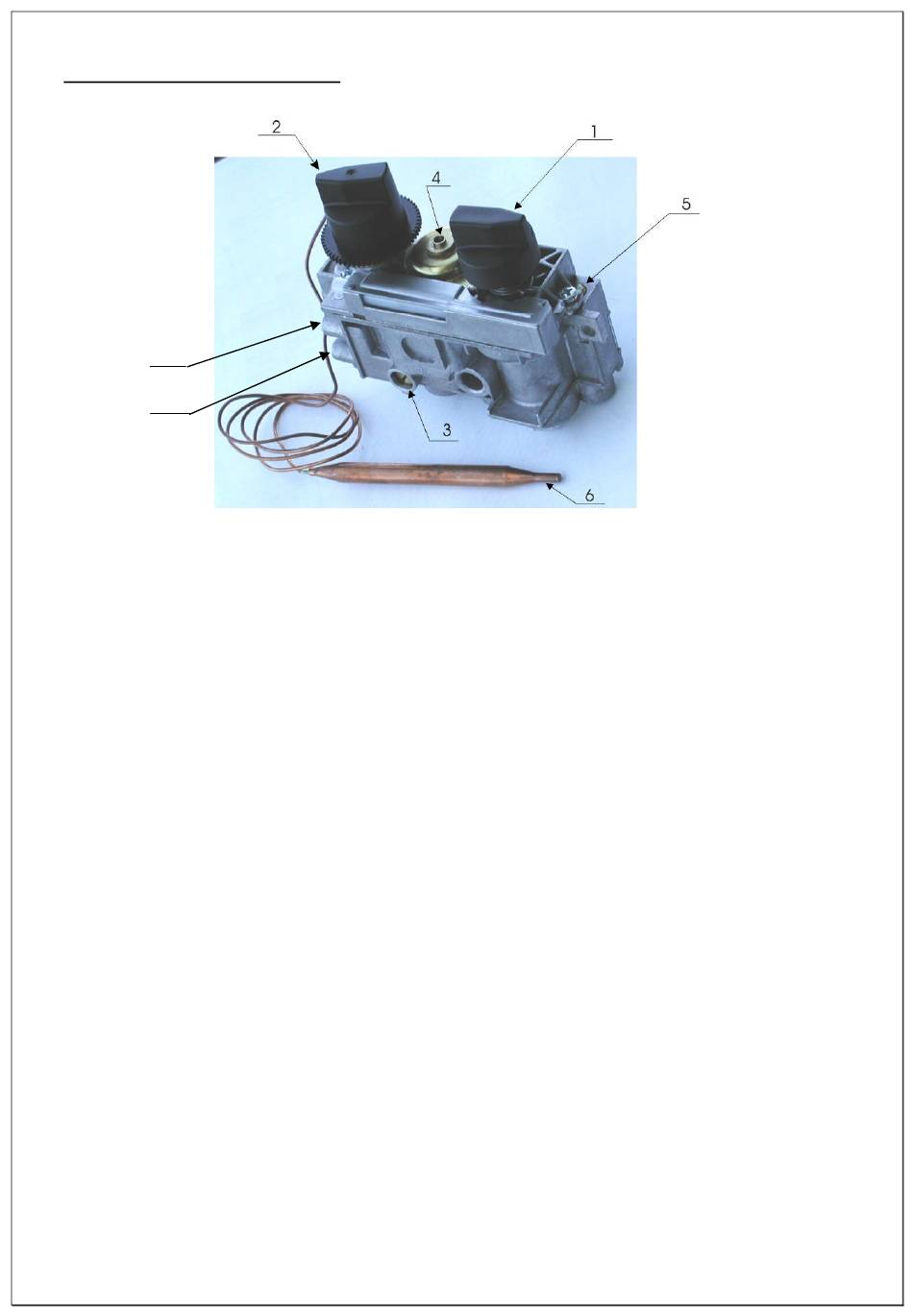

GASBLOK MERTIK MAXITROL GV30 & GV34
7
8
1. bedieningsknop
2. thermostatische bedieningsknop
3. regelschroef min. debiet
4. max. debiet regelschroef
5. regelschroef voor waakvlam
6. temperatuurvoeler
7. drukopname voeding
8. drukopname brander
- Instelling van het nominale vermogen
Plaats de knop op stand 6. De temperatuur aan de voeler (bulb) moet minder dan 25°C bedragen. Onder deze
voorwaarden, schroef 4 in wijzerzin draaien indien de druk aan de brander lager ligt dan de druk die in de tabel met de
karakteristieken van de convector vermeld staat. Indien de druk te hoog is, in tegenwijzerzin draaien.
N.B.: de afsluiter is voorzien van een debietregeling voor aardgas in de fabriek verzegeld op de overeenkomstige druk).
- Instelling van het beperkt vermogen
Deze stand wordt bepaald door regelschroef nr. 3. Vastschroeven = lager zetten en omgekeerd.
- Instelling van het waakpitje
Schroef 5 laat de afstelling toe van het waakvlamdebiet (losschroeven = debiet opdrijven - aanschroeven = debiet
verminderen).
de voor-afstellingen gebeuren in de fabriek. Een te klein debiet kan kleine ontploffingen veroorzaken, een te groot debiet
heeft een te groot verbruik tot gevolg.
Opmerking: wanneer het toestel buiten werking is omdat knop 6 is ingedrukt, blijven de twee knoppen 6 en 7 ingedrukt
tijdens de inertieperiode van het thermokoppel (30 tot 50 seconden), wat verhindert dat het toestel onmiddellijk
herontsteekt.
