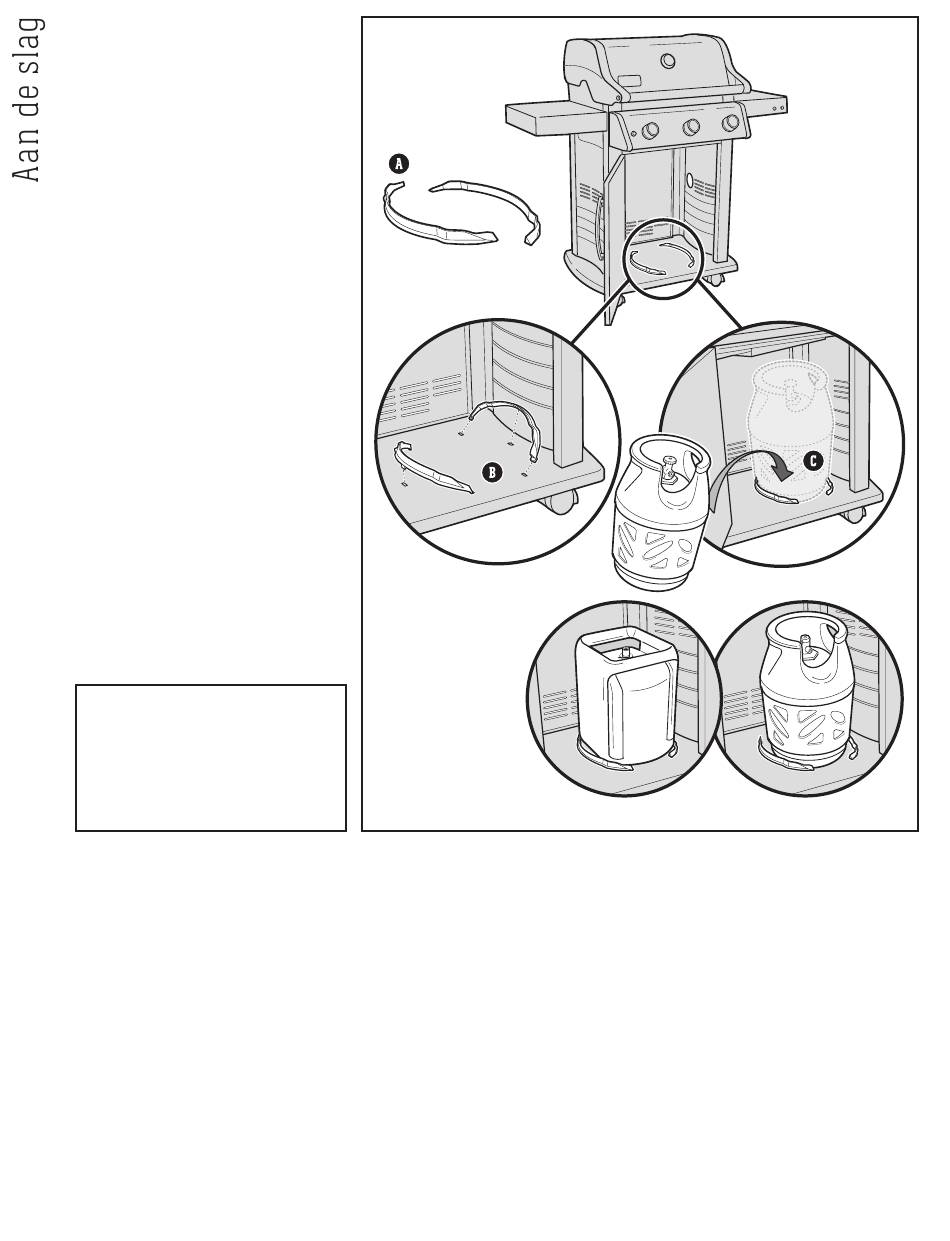

Installatie in kast
Benodigdheden: cilinderbeugels (A).
1) Open de barbecuekast. De cilinderbeugels klikken
in de montagegaten in het onderste paneel zoals
weergegeven op de illustratie (B). Steek de tabs van
de cilinderbeugels in de rechthoekige openingen.
Zet de beugels vast door ze te naar beneden
te zwenken waardoor de middelste tab wordt
vergrendeld.
2) Til de cilinder op en plaats hem tussen de
cilinderbeugels (C) op het onderste paneel. De basis
van de cilinder moet tussen de cilinderbeugels
passen.
3) Draai de cilinder zodanig dat de opening van het
ventiel naar de voorkant van de barbecue gericht is.
4) Koppel de regelaar aan de LPG-cilinder. Raadpleeg
"DE REGELAAR VERBINDEN".
Maximale LPG-
cilindercapaciteit IN de kast
is 8 kg.
De slang mag niet langer
zijn dan 1,5 meter.
8
