Technische Gegevens; Schema Van De Leidingen: Binnenunit - Daikin Altherma 3 GEO EGSAH06DA9W Installatiehandleiding
Verberg thumbnails
Zie ook voor Altherma 3 GEO EGSAH06DA9W:
- Uitgebreide handleiding voor de installateur (120 pagina's) ,
- Handleiding (36 pagina's) ,
- Gebruiksaanwijzing (16 pagina's)
Inhoudsopgave
Advertenties
9 Technische gegevens
9
Technische gegevens
Een subset van de meest recente technische gegevens is beschikbaar op de regionale website van Daikin (publiek toegankelijk). De volledige
set meest recente technische gegevens is beschikbaar op de Daikin Business Portal (authenticatie vereist).
9.1

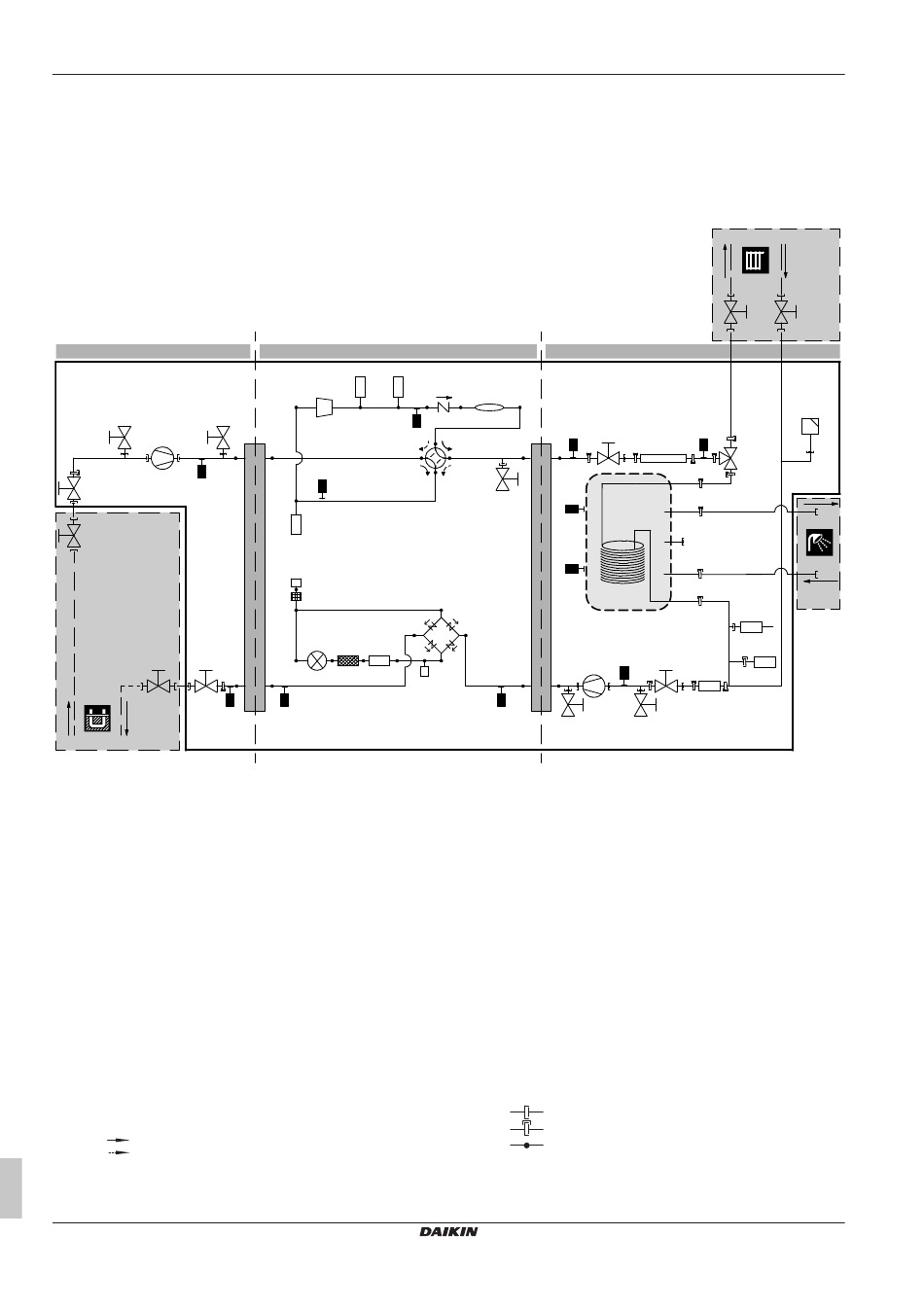

Schema van de leidingen:
Binnenunit
A
i
h
M4P
R5T
g
(A7P)
d
g
d
R6T
(A7P)
c1
c2
D
A
Pekelzijde
B
Koelmiddelzijde
C
Waterzijde
D
Ter plaatse geplaatst
E
Warmtapwatertank
a1
Water ruimteverwarming IN (Ø22 mm)
a2
Water ruimteverwarming UIT (Ø22 mm)
b1
Warm tapwater: koud water IN (Ø22 mm)
b2
Warm tapwater: warm water UIT (Ø22 mm)
c1
Pekel IN (Ø28 mm)
c2
Pekel UIT (Ø28 mm)
d
Afsluiter
e
Automatische ontluchtingsklep
f
Veiligheidsklep
g
Afsluiter
h
Handmatige ontluchtingsklep
i
Aftapkraan
j
Back-upverwarming
k
Hercirculatieaansluiting (3/4" G vrouwelijk)
l
Terugslagklep
m
Geluiddemper
n
Overdrukveiligheidsklep koelmiddel
o
Onderhoudspoort
p
Koelplaat
q
Filter
r
Gelijkrichter
s
Platenwarmtewisselaar
Koelmiddelstroming:
Verwarming
Koeling
Installatiehandleiding
36
B
B1PR S1PH
M1C
R2T
(A7P)
R3T
(A7P)
S1NPL
s
o
q
Y1E
q
p
R4T
(A7P)
l
m
R1T
(A1P)
Y1S
R5T
n
(A1P)
s
R8T
(A1P)
r
C
D
B
A
M1P
o
R3T
i
(A1P)
B1L
Flowsensor
B1PR
Hogedruksensor koelmiddel
B1PW
Waterdruksensor ruimteverwarming
M1C
Compressor
M1P
Waterpomp
M3S
3-wegklep (ruimteverwarming/warm water voor
huishoudelijk gebruik)
M4P
Pekelpomp
S1NPL
Lagedruksensor
S1PH
Hogedrukschakelaar
Y1E
Elektronische expansieklep
Y1S
Elektromagnetische klep (4-wegklep)
Thermistoren:
R2T (A7P)
Compressoruitlaat
R3T (A7P)
Compressoraanzuiging
R4T (A7P)
2-fasig
R5T (A7P)
Pekel IN
R6T (A7P)
Pekel UIT
R1T (A1P)
Warmtewisselaar – water UIT
R2T (A1P)
Back-upverwarming – water UIT
R3T (A1P)
Vloeibaar koelmiddel
R4T (A1P)
Warmtewisselaar – water IN
R5T (A1P)
Tank
R8T (A1P)
Tank
Aansluitingen:
Schroefaansluiting
Snelkoppeling
Hardgesoldeerde aansluiting
a2
a1
d
C
R2T
(A1P)
g
j
M3S
k
E
f
R4T
B1PW
(A1P)
g
B1L
h
3D121963
EGSAH/X06+10DA9W(G)
Daikin Altherma 3 GEO
4P569811-1 – 2019.02
d
D
e
b2
b1
D
