3.5
Hydraulische installatie

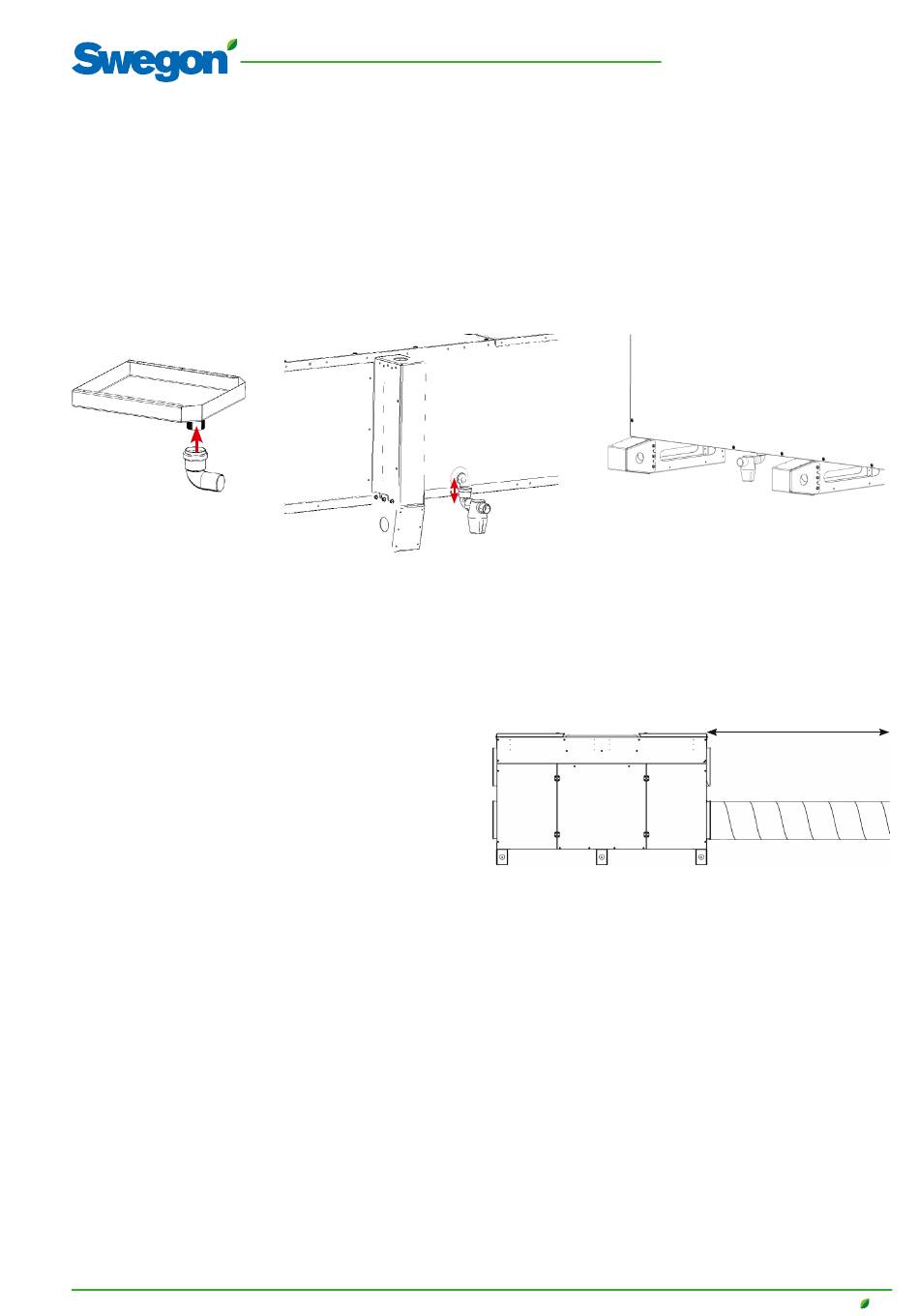

Afvoer condenswater voor binneninstallatie.
1. Plaats het elleboogstuk met de afdichting op de tank van de afvoerbak aan de achterkant van de unit.
2. Monteer de sifon op de leiding (voeg elleboog of leiding indien nodig toe)
Gebruik bij buiteninstallatie de waterloze membraanval in plaats van de sifon.
3.6
Temperatuursensor T5
Opmerking: Dit onderdeel wordt los meegeleverd in de unit,
met bijhorende specifieke installatiehandleiding.
De temperatuursensor wordt niet in de fabriek geïnstalleerd
en dient dus op locatie in het pulsieluchtkanaal te worden
geïnstalleerd. De sensor moet op minstens minimaal 1,5 meter
van de luchtbehandelingsunit in het pulsieluchtkanaal worden
gemonteerd.
In het geval dat er een koelbatterij in het kanaal wordt
gemonteerd, dan moet de temperatuursensor na de koeler
geïnstalleerd worden (volgens de luchtstroomrichting). Altijd
op 1,5 meter afstand van de unit of laatste batterij
1. Meet en markeer waar de sensor geplaatst moet worden.
2. Boor een gat met een diameter van 11 mm in het
pulsieluchtkanaal.
3. Breng de sensor in de afdichtbeugel met behulp van de
sensorkit.
4. Breng de afdichtbeugel op de buitenzijde van het kanaal
en plaats de sensor in het geboorde gat.
5. Bevestig de beugel op het kanaal (schroeven niet
inbegrepen).
6. Sluit de sensor elektrisch aan op de desbetreffende plaats
op de hoofdprint van de luchtbehandelingsunit.
We behouden ons het recht voor om specificaties te wijzigen.
Horizontaal installatie
H min = 80mm
NL.ESENSA PX Flex.MI.240327
Verticaal installatie
VERTICAAL RECHTER UITVOERING
1.5m
www.swegon.com
13
