1 = Onderste mannelijke vergrendelingssleutel
2 = Vrouwelijk sleutelgat onderaan
Het vergrendelingssysteem onderaan verhindert dat de positioners bewegen terwijl de
deur open is, wat tot lichamelijk letsel kan leiden.
Dit "open deur"-icoon in de NCD-controller geeft de toestand van de vergrendeling
aan:
●
Als het pictogram zichtbaar is, betekent dit dat de deur open is en de vergrendeling
voorkomt dat de positioners bewegen.
●
Wanneer het symbool niet zichtbaar is, is de deur gesloten en blokkeert de ver-
grendeling de positioners niet.

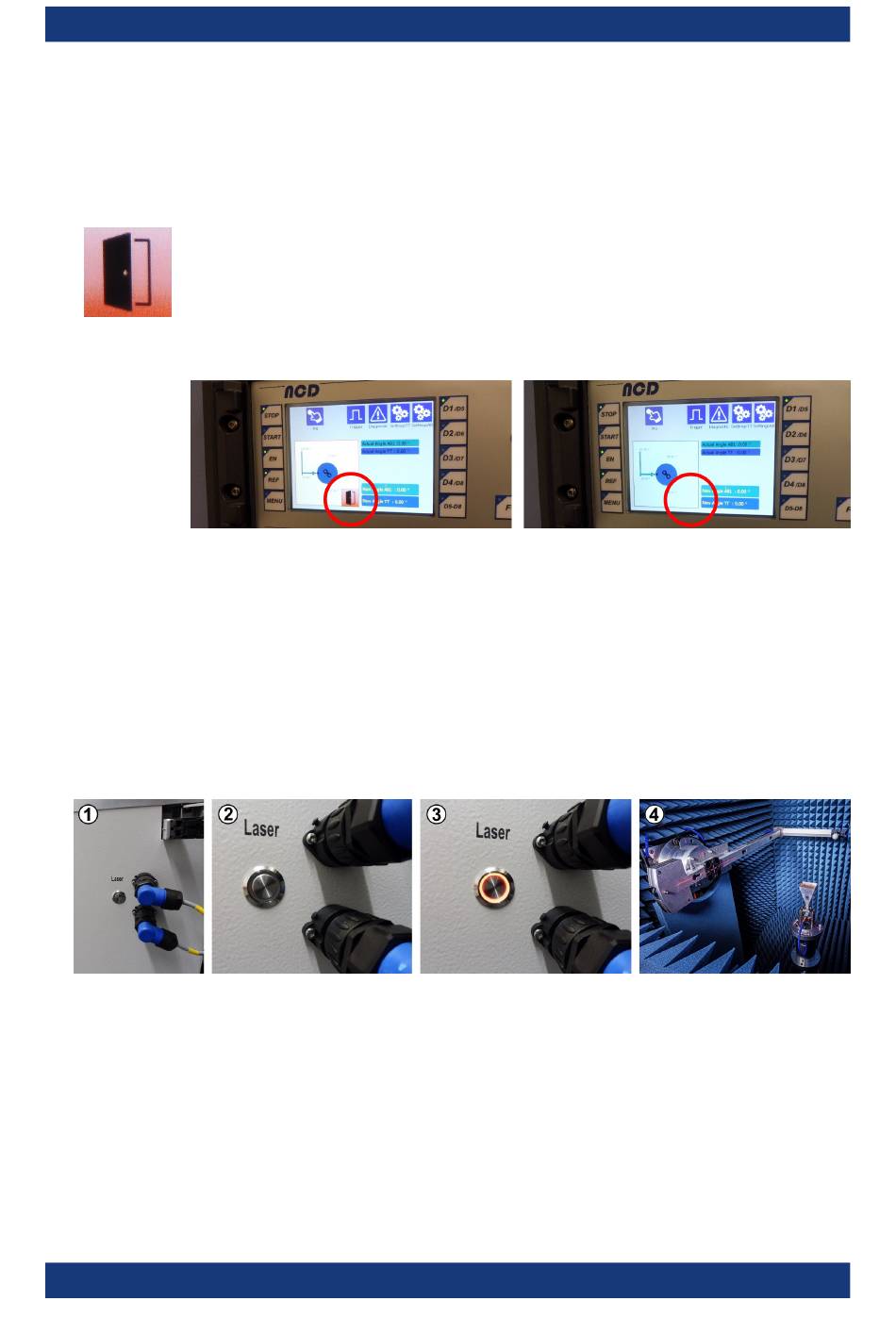

Afbeelding 4-8: Symbool vergrendeling in het display van de positionerbesturing
Links
Rechts = Deur is gesloten, vergrendeling is vrijgegeven, positioners kunnen bewegen
4.2 DUT-uitlijningslasers
De lasers werken alleen als de deur open is.
De toets [Laser] op het voorpaneel schakelt de uitlijnlasers in en uit:
Afbeelding 4-9: Inschakelen van de uitlijnlasers
1 = Plaats van de [Laser] toets
2 = Lasers "uit"; lampje van knop brandt niet en ontgrendeld
3 = Lasers "aan"; lampje van knop brandt en vergrendeld (ingedrukte) stand
4 = Overzicht van de kamer met ingeschakelde richtlasers
U kunt het dradenkruis van de laser gebruiken voor herhaalbare positionering van uw
DUT's in de kamer; zie
op pagina 47.
Instructies Handboek 1179.2983.30 ─ 02
= Deur is open, vergrendeling is geactiveerd, positioners kunnen niet bewegen
Hoofdstuk 7.4, "Een DUT in de kamer
Overzicht Machine
DUT-uitlijningslasers
plaatsen",
25
