Over deze taak
OPMERKING:
De systeemkaart kan met de koelplaat eraan vast worden verwijderd om de procedure te vereenvoudigen en de
thermische verbinding tussen de systeemkaart en de koelplaat te behouden.

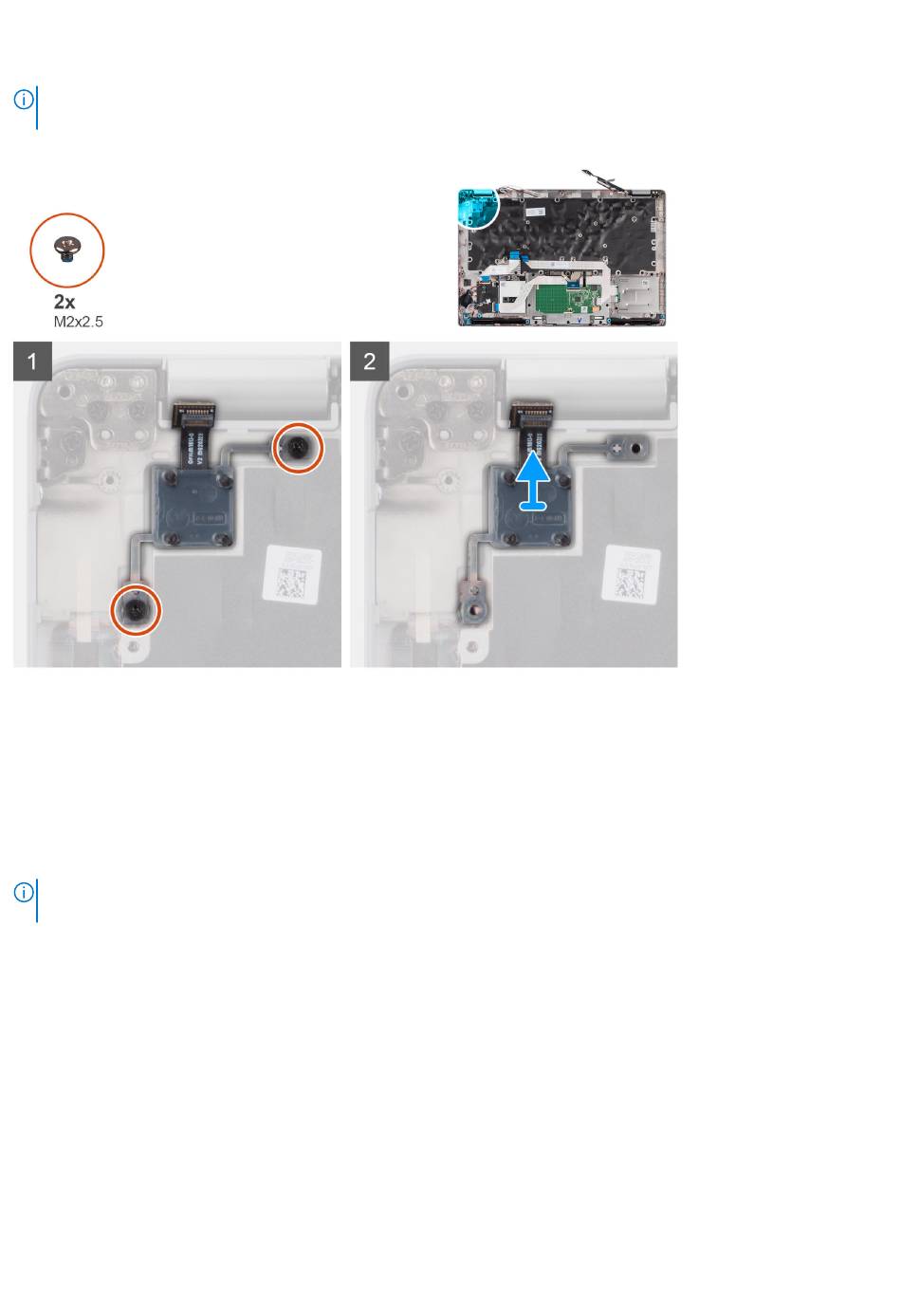

De volgende afbeeldingen geven de locatie van de aan-uitknopkaart aan en bieden een visuele weergave van de verwijderingsprocedure.
Stappen
1. Verwijder de twee schroeven (M2x2.5) waarmee de aan/uit-knopkaart aan de palmsteuneenheid wordt bevestigd.
2. Til de aan-uitknopkaart van de palmsteun.
De aan/uit-knopkaart plaatsen
Over deze taak
OPMERKING:
De systeemkaart kan met de koelplaat eraan vast worden geïnstalleerd om de procedure te vereenvoudigen en de
thermische verbinding tussen de systeemkaart en de koelplaat te behouden.
De volgende afbeeldingen geven de locatie van de aan-uitknopkaart aan en bieden een visuele weergave van de installatieprocedure.
Onderdelen verwijderen en plaatsen
51
