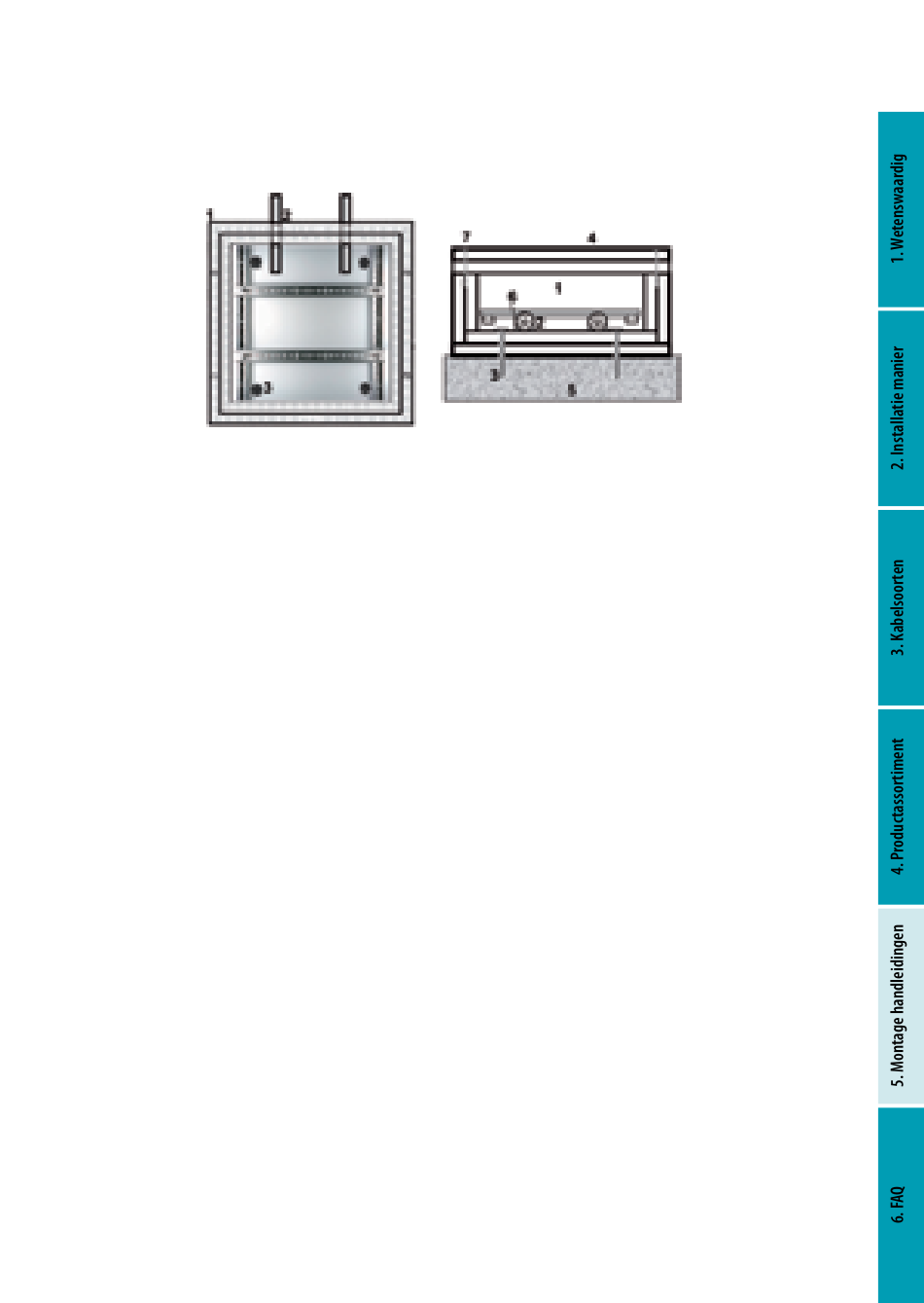

kabelverbindingen met de aHd e30-e90 Hercules-klemmenkast
1
AHD E30-E90 Hercules-klemmenkast
2
Kabelinvoer
3
Ankerschroeven
4
Deksel
1.
Het slagpengat voor de bevestiging (3) boren.
2.
Het montagegebied schoonmaken, daarna de deksel van de AHD E30-E90 Hercules-klemmenkast (4)
verwijderen en de behuizing middels de benodigde ankerschroeven (3) bevestigen.
3.
De kabelinvoeringen afhankelijk van de kabeldiameter in de behuizing boren.
4.
Na het invoeren van de kabel de invoeringen met de brandbeschermde pasta S 100 SM-K (6) strak over de
totale materiaalsterk behuizingwand opvullen. Strijk de superabsorberende brandbeschermde pasta glad
(De schraper is tijdens het tijdsproces met water afwasbaar of verdun baar).
5.
Standaard-montagerail met in de handel beschikbare klemmen b.v. LSA+ stroken monteren en bekabelen.
6.
Kabelinvoeringen (2) met betrekking tot de afdichting met brandbeschermde pasta (6) controleren en e.v.t.
nabewerken.
7.
Deksel van de AHD E30-E90 Hercules-klemmenkast (4) doormiddel van de toebehorende dekselschroe-
ven (7) afsluiten (Deksel niet met de brandbeschermde pasta afdichten!)
HerCuLeS-kLeMMenkaSt
5
Muur
6
Brandbeschermde pasta
7
Dekselschroeven
www.cabling.datwyler.com | 95
