SeismicMount PR 6144
5.4
Inbouw controleren
NL-16
12

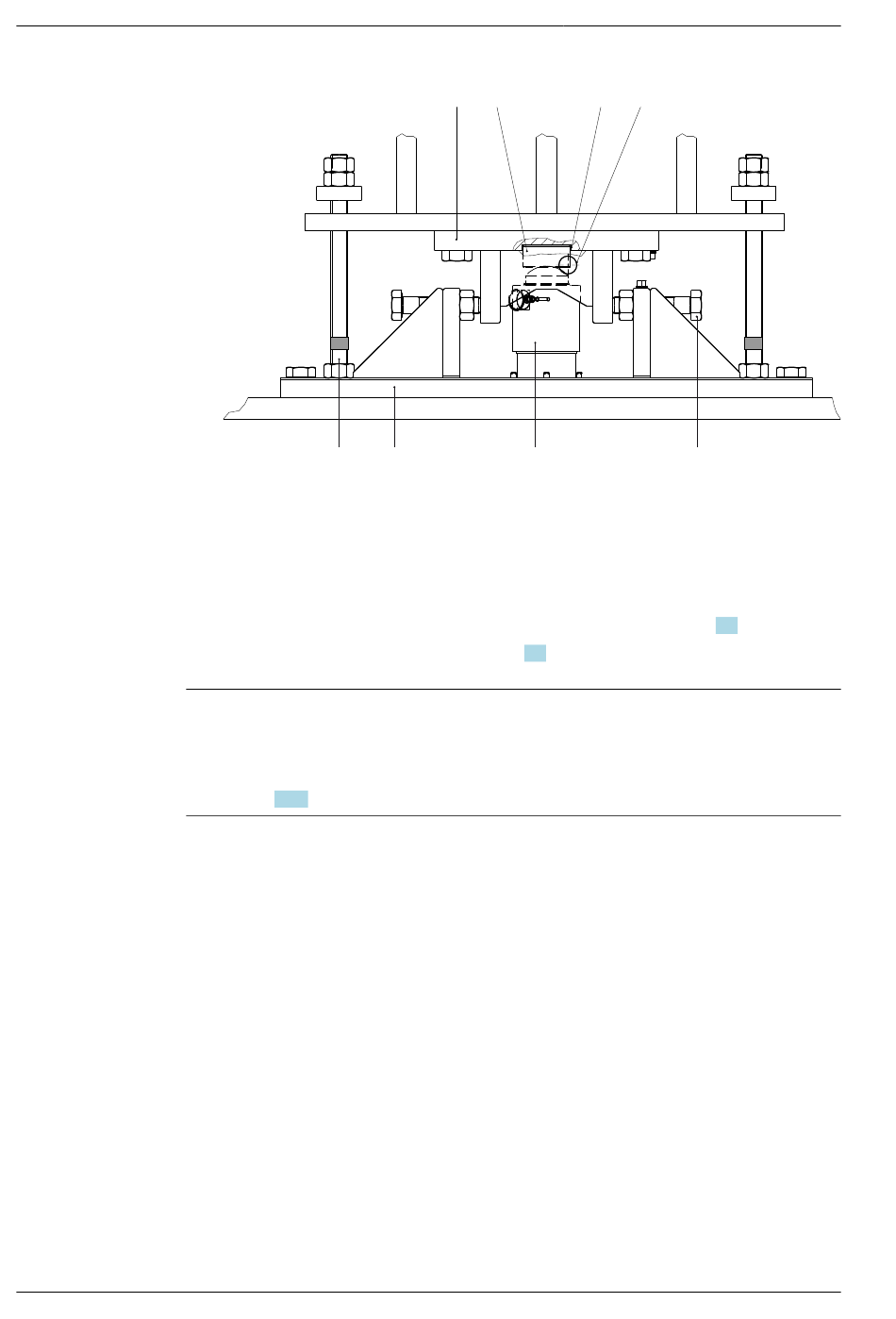

9. Weegcelzitting op de plaat van de onderplaat (7) en de uitfrezing (3) voor de
bovenste drukschijf (9) in de bovenplaat (2) reinigen.
10. Weegcel (11) met drukschijven verticaal in de inbouwset plaatsen.
11. Tank langzaam laten zakken en erop letten dat de bovenste drukschijf (9) in de
uitfrezing (3) niet kantelt (via gat (10) controleren).
12. Beveiligingen tegen omhoogkomen (12) (4×) instellen, zie hoofdstuk 3.2.
13. Aanslagen (5) (4×) instellen, zie hoofdstuk 3.3.
Opmerking:
Alleen bij PR 6144/55 (nominale belasting 520 t):
De drukschijvenset PR 6143/55 moet apart worden besteld, bestelnr. zie
hoofdstuk 8.2.1!
Als alle inbouwsets zijn geïnstalleerd, moet de correcte inbouw worden gecontroleerd.
Met name kracht-kortsluitingen moeten worden voorkomen.
Er moet worden gecontroleerd
-
of de weegcel verticaal en niet scheef in de inbouwset is geplaatst.
-
of de boven- en onderplaat horizontaal zijn gemonteerd.
-
of de verticale bewegingsvrijheid en de noodzakelijke speling voor thermische
uitzetting aanwezig zijn.
Alleen bij een exact ingebouwde weegcel kan de bewegingsvrijheid, die nodig is voor
verplaatsingen van het meetobject door thermische uitzetting, trilling, o.i.d., zonder
beperking van de meetnauwkeurigheid worden benut.
Om kracht-kortsluitingen te voorkomen, moeten alle toe- en afvoerleidingen (slangen,
buizen, kabels) zo flexibel mogelijk aan het meetobject worden gekoppeld.
De totale belasting moet door de weegcellen worden gedragen!
2
9
7
11
5 Installatie
3
10
5
Minebea Intec
