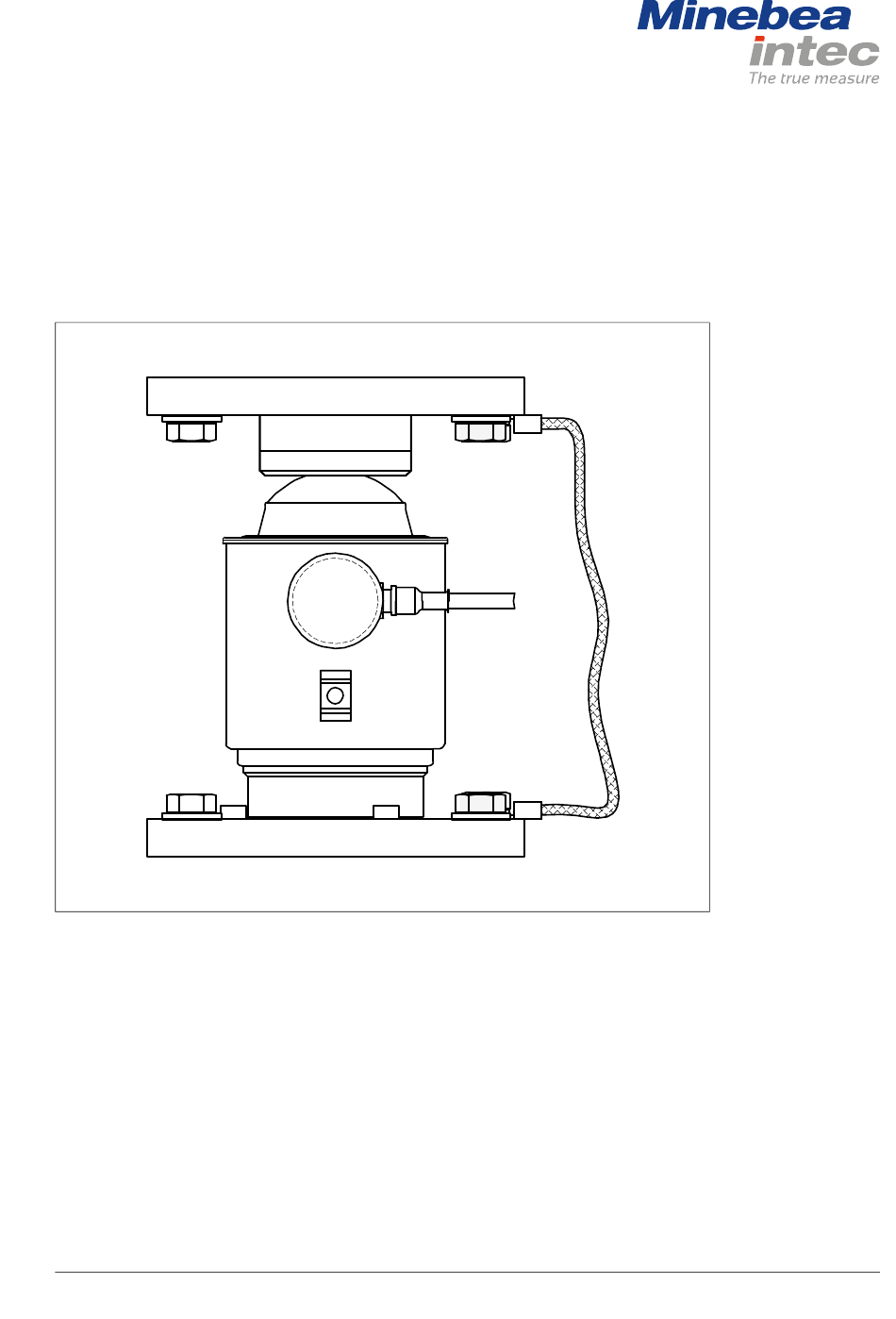

- Pagina 1 Installatiehandboek Inbouwsets PR 6145/00N, PR 6145/00S, PR 6145/08N, PR 6145/10N Vertaling van het originele installatiehandboek 9499 053 25705 Uitgave 7.3.0 01-07-2021 Minebea Intec GmbH, Meiendorfer Str. 205 A, 22145 Hamburg, Duitsland Tel.: +49.40.67960.303 Fax: +49.40.67960.383...
- Pagina 2 Voorwoord Beslist in acht nemen! Alle gegevens in dit document zijn - voor zover niet wettelijk verplicht - niet bindend voor Minebea Intec en zijn voorbehouden aan wijzigingen. De bediening/installatie van het product mag uitsluitend worden uitgevoerd door geschoold, vakkundig en ter zake kundig personeel. Bij communicatie over dit product a.u.b. het type, de benaming en het versienummer/serienummer vermelden, evenals alle met het product samenhangende licentienummers.
-
Pagina 3: Inhoudsopgave
Inbouwsets PR 6145/00N, PR 6145/00S, PR 6145/08N, PR 6145/10N Inhoudsopgave Inhoudsopgave Inleiding............................... 3 Lees het handboek ..............................3 Zo zien aanwijzingen eruit ............................3 Zo zien lijsten eruit ..............................3 Zo zien menu's en softkeys eruit..........................3 Zo zien veiligheidsinstructies eruit .......................... 3 Hotline .................................. - Pagina 4 Inbouwsets PR 6145/00N, PR 6145/00S, PR 6145/08N, PR 6145/10N Inhoudsopgave CE-PR 6145 ................................20 004/2021 ..................................21 2451-CPR-EN1090-2014.2089.004 ........................23 NL-2 Minebea Intec...
-
Pagina 5: Inleiding
1 Inleiding Inbouwsets PR 6145/00N, PR 6145/00S, PR 6145/08N, PR 6145/10N Inleiding Lees het handboek Lees het handboek grondig en volledig door voordat u met het product aan het werk gaat. Dit handboek maakt deel uit van het product. Bewaar het op een goed bereikbare en veilige plek. -
Pagina 6: Hotline
Inbouwsets PR 6145/00N, PR 6145/00S, PR 6145/08N, PR 6145/10N 1 Inleiding VOORZICHTIG Waarschuwing voor persoonlijk letsel. VOORZICHTIG voor een mogelijk optredende situatie met lichte, herstelbare verwondingen tot gevolg, wanneer de betrefende voorzorgsmaatregelen niet in acht worden genomen. De benodigde voorzorgsmaatregelen trefen. -
Pagina 7: Veiligheidsinstructies
De inbouwsets PR 6145/00N, PR 6145/00S, PR 6145/08N, PR 6145/10N mogen alleen conform het beoogde gebruiksdoel voor weegtaken worden gebruikt. De inbouwsets PR 6145/00N, PR 6145/00S, PR 6145/08N, PR 6145/10N zijn bedoeld voor inbouw van de weegcellen PR 6201, PR 6203, PR 6204. -
Pagina 8: Montagetips
Inbouwsets PR 6145/00N, PR 6145/00S, PR 6145/08N, PR 6145/10N 3 Montagetips Montagetips Positie van de weegcellen en bindingen Voorbeelden: Legenda Dit punt niet vastbinden. Draagarm Belastinginvoering Mogelijke bewegingsrichting NL-6 Minebea Intec... - Pagina 9 3 Montagetips Inbouwsets PR 6145/00N, PR 6145/00S, PR 6145/08N, PR 6145/10N Om de benodigde bewegingsvrijheid van de weeginrichting te garanderen, mogen hoogstens 3 inbouwsets met draagarm worden gebruikt voor het vastbinden van een weegobject. De uitzondering zijn ronde tanks (afbeelding ① en ②). Hier kan een willekeurig aantal stangen worden geïnstalleerd, voor zover deze tangentiaal uitgelijnd zijn.
-
Pagina 10: Speciicaties
Inbouwsets PR 6145/00N, PR 6145/00S, PR 6145/08N, PR 6145/10N 4 Speciicaties 4 Speciicaties Leveringsomvang 4.1.1 PR 6145/00N, PR 6145/00S, PR 6145/08N, PR 6145/10N Pos. Benaming Onderplaat Centrering (3× pin) alleen bij PR 6145/00S voor 0,5…10 t: Onderste drukschijf (bestelnr. voor 20…75 t, zie hoofdstuk 8.1) alleen bij PR 6145/00S voor 0,5…10 t:... -
Pagina 11: Afmetingen
4 Speciicaties Inbouwsets PR 6145/00N, PR 6145/00S, PR 6145/08N, PR 6145/10N Afmetingen 4.2.1 Boorschema's alle afmetingen in mm Inbouwset PR 6145/00N+S 190,5 61,5 PR 6145/08N 290,0 30 86,5 PR 6145/10N 385,0 40 109,5 Minebea Intec NL-9... -
Pagina 12: Technische Gegevens
Inbouwsets PR 6145/00N, PR 6145/00S, PR 6145/08N, PR 6145/10N 4 Speciicaties Technische gegevens Inbouwset PR 6145/00N PR 6145/00S PR 6145/08N PR 6145/10N Nominale belasting van de 500 kg…75 t 500 kg…75 t 100 t 200 t, 300 t weegcel Toegestaan temperatuurbereik -40 °C…+100 °C... -
Pagina 13: Installatie
5 Installatie Inbouwsets PR 6145/00N, PR 6145/00S, PR 6145/08N, PR 6145/10N Installatie Voor de montage 5.1.1 Fundament/onderconstructie voorbereiden Het fundament voor de inbouwset moet horizontaal (waterpas gebruiken) en vlak zijn en mag niet doorbuigen door de belasting. De belasting moet zo gelijkmatig mogelijk over de aanwezige weegcellen worden verdeeld om de afzonderlijke weegcellen niet te overbelasten. -
Pagina 14: Montage
Inbouwsets PR 6145/00N, PR 6145/00S, PR 6145/08N, PR 6145/10N 5 Installatie Montage 5.3.1 Veiligheidsinstructies WAARSCHUWING De bak kan tijdens het monteren omkiepen. De bak moet absoluut worden beveiligd tegen omkiepen. Gebruik daarvoor een geschikt heftoestel. LET OP Door de cel vloeiende las- of bliksemstroom kan beschadigingen veroorzaken. - Pagina 15 5 Installatie Inbouwsets PR 6145/00N, PR 6145/00S, PR 6145/08N, PR 6145/10N Handelwijze: Onderplaat (8) op het fundament (7) en bovenplaat (3) op de weegobjectsteun (1) schroeven. De sterkteklassen en aanhaalmomenten van de bouten (2 en 12) strikt in acht nemen, zie hoofdstuk 5.2. Absoluut erop letten dat de platen parallel en loodrecht boven elkaar zitten! 2.
- Pagina 16 Inbouwsets PR 6145/00N, PR 6145/00S, PR 6145/08N, PR 6145/10N 5 Installatie De weegcel (6) met de onderste drukschijf (10) met de markering "SS" en met de bijbehorende voor levensmiddelen geschikte steunring (11) (lichtbeige) verticaal in de centrering (9) op de onderplaat (8) plaatsen.
-
Pagina 17: Inbouw Controleren
5 Installatie Inbouwsets PR 6145/00N, PR 6145/00S, PR 6145/08N, PR 6145/10N Inbouw controleren Als alle inbouwsets zijn geïnstalleerd, moet de correcte inbouw worden gecontroleerd. Met name kracht-kortsluitingen moeten worden voorkomen. Er moet worden gecontroleerd of de weegcel verticaal en niet scheef in de inbouwset is geplaatst. -
Pagina 18: Reiniging
Inbouwsets PR 6145/00N, PR 6145/00S, PR 6145/08N, PR 6145/10N 6 Reiniging Reiniging De inbouwset is gemakkelijk te reinigen. Deze kan met water worden afgespoten. Spuit daarbij met de waterstraal van boven naar beneden en rondom de inbouwset. LET OP De materialen van de inbouwset verdragen mogelijk sommige reinigingsmiddelen niet. -
Pagina 19: Verwijdering
7 Verwijdering Inbouwsets PR 6145/00N, PR 6145/00S, PR 6145/08N, PR 6145/10N Verwijdering Als de verpakking niet meer nodig is, moet deze naar het plaatselijke afvalverwerkingsbedrijf, naar een erkende afvalverwerker of naar een inzamelpunt worden gebracht. De verpakking bestaat voor een groot deel uit milieuvriendelijke materialen die als secundaire grondstofen kunnen worden gebruikt. -
Pagina 20: Reserveonderdelen En Accessoires
Inbouwsets PR 6145/00N, PR 6145/00S, PR 6145/08N, PR 6145/10N 8 Reserveonderdelen en accessoires Reserveonderdelen en accessoires Reserveonderdelen Pos. Benaming Belastingsniveau Bestelnr. Bovenste drukschijf (voor PR 6145/08N) 100 t 5322 520 10552 Bovenste drukschijf (voor PR 6145/10N) 200 t, 300 t... -
Pagina 21: Certiicaten
9 Certiicaten Inbouwsets PR 6145/00N, PR 6145/00S, PR 6145/08N, PR 6145/10N Certiicaten Volgnr. Benaming Documentnr. zie paragraaf CE marking CE-PR 6145 Declaration of Performance 004/2021 Conformity of the Factory Production 2451-CPR-EN1090-2014.2089.004 Control Minebea Intec NL-19... - Pagina 22 Inbouwsets PR 6145/00N, PR 6145/00S, PR 6145/08N, PR 6145/10N 9 Certiicaten CE-PR 6145 NL-20 Minebea Intec...
- Pagina 23 9 Certiicaten Inbouwsets PR 6145/00N, PR 6145/00S, PR 6145/08N, PR 6145/10N 004/2021 Minebea Intec NL-21...
- Pagina 24 Inbouwsets PR 6145/00N, PR 6145/00S, PR 6145/08N, PR 6145/10N 9 Certiicaten NL-22 Minebea Intec...
- Pagina 25 9 Certiicaten Inbouwsets PR 6145/00N, PR 6145/00S, PR 6145/08N, PR 6145/10N 2451-CPR-EN1090-2014.2089.004 Minebea Intec NL-23...
- Pagina 26 Inbouwsets PR 6145/00N, PR 6145/00S, PR 6145/08N, PR 6145/10N 9 Certiicaten NL-24 Minebea Intec...
- Pagina 28 Published by Minebea Intec GmbH | Meiendorfer Strasse 205 A | 22145 Hamburg, Germany Phone: +49.40.67960.303 | Email: info@minebea-intec.com www.minebea-intec.com...
