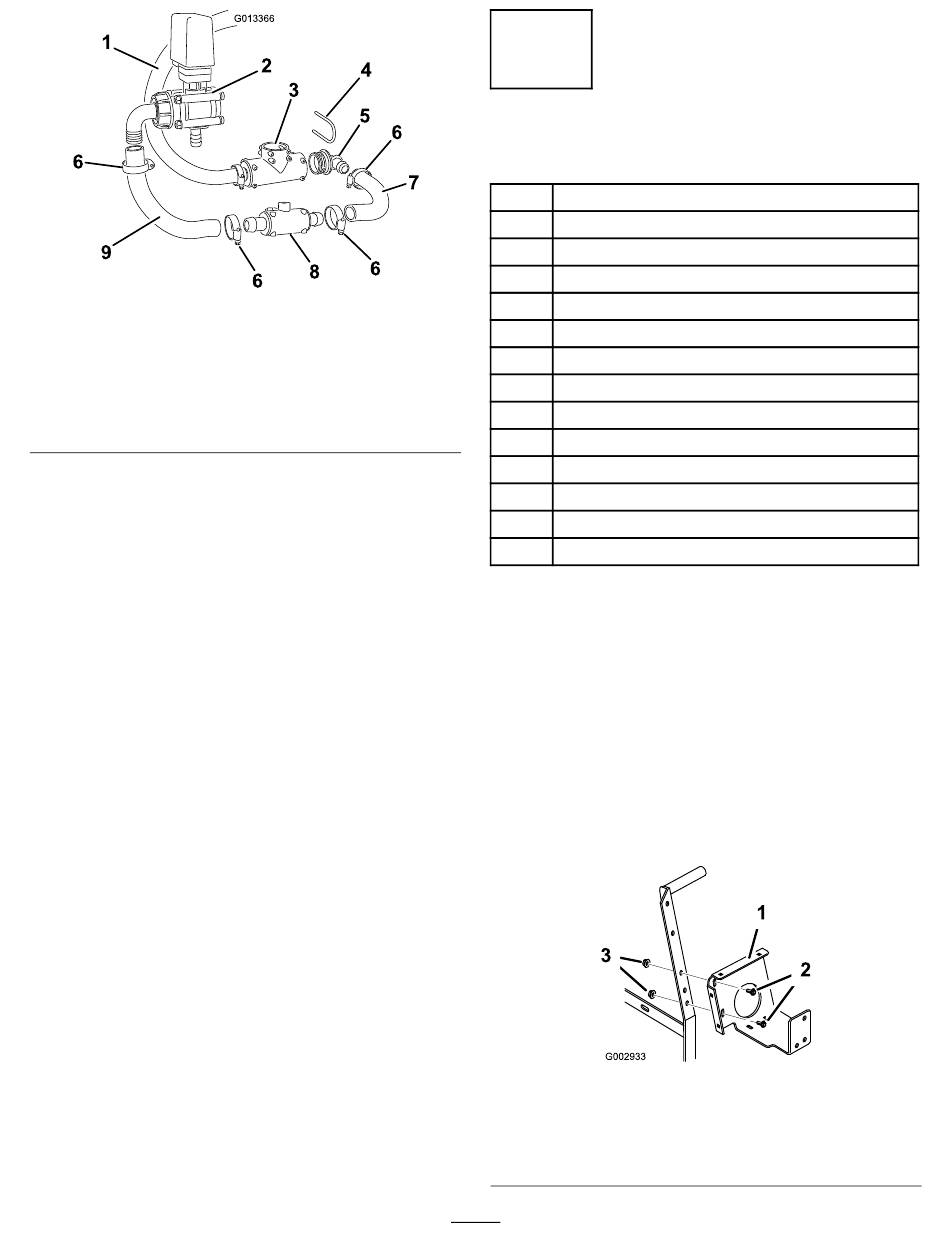

Figuur 25
1. Slang, naar de regelklep
van de slanghaspel
2. Mengklep
3. Onderste T-stuk
4. Bevestigingsvork
5. S67 90º-fitting
17. Snij het tweede gedeelte van de korte slang af op
28 cm en breng vloeibare zeep aan op de slang en de
fitting (Figuur 25). Schuif de slang helemaal tot op
de mengklep. Bevestig het geheel met een slangklem.
18. Schuif slangklemmen op beide uiteinden van de
geplaatste korte slang. Sluit met behulp van het
T-stuk de twee slangen op elkaar aan door de
slanguiteinden over de S53 geribde fittingen te
schuiven (Figuur 25). Bevestig het geheel met
slangklemmen.
G013366
2
4
3
5
6
7
6
8
6
6. Slangklem
7. Korte slang, eerste stuk
8. S53 T-verbinding
9. Slang, tweede stuk
5
Montage van de regelkleppen
Benodigde onderdelen voor deze stap:
1
Bevestigingbeugel van bedieningskast
2
Flenskopbout (5/16 x 3/4 inch)
2
Flensmoer (5/16 inch)
1
Kogelklep
4
Flenskopbout (1/4 x 3/4 inch)
2
Flensmoer (1/4 inch)
1
Rubberen strip
2
Korte slang (diameter 1/2 inch)
1
Bronzen geribde fitting (3/4 inch)
1
Slangen
1
Slang, kort
1
S67 rechte fitting
1
O-ring
1
S67 90º-fitting
Uitsluitend voor modellen uit 2009 en
ouder
Raadpleeg de volgende procedure voor modellen uit
2010 en nieuwer.
1. Monteer de bevestigingsbeugel van de bedieningskast
aan de spuitboomhouder of aan de steunbeugel
van de bedieningskast (Figuur 26 of Figuur 27) met
behulp van 2 flenskopbouten (5/16 x 3/4 inch) en 2
flensmoeren (5/16 inch).
• Bij machines met serienummer 259999999 en
lager met een standaard spuitboom:
1. Bevestigingbeugel van
bedieningskast
2. Flenskopbout (5/16 x 3/4
inch)
13
Figuur 26
3. Flensmoer (5/16 inch)
