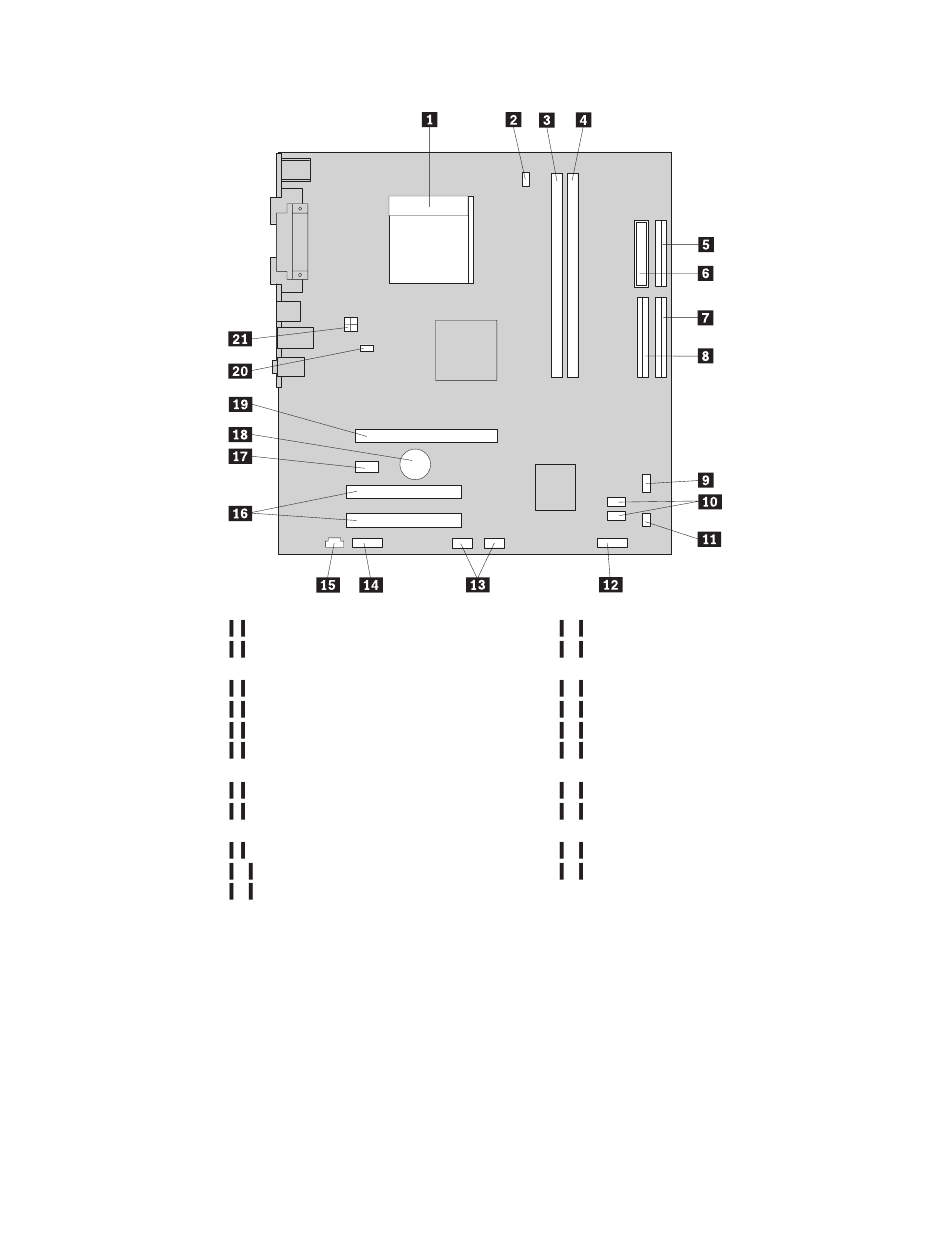

In de onderstaande afbeelding ziet u de plaats van de onderdelen op de systeem-
plaat (bepaalde modellen).
6
Gids voor het vervangen van hardware
1
Microprocessor en koelelement
2
Ventilatoraansluiting voor micropro-
cessor
3
Geheugenaansluiting 1
4
Geheugenaansluiting 2
5
Aansluiting voor diskettestation
6
Voedingsaansluiting
7
IDE-aansluiting 1
8
IDE-aansluiting 2
9
Aansluiting voor voedingsventilator
10
SATA IDE-aansluiting (2)
11
CMOS wis/herstel-jumper
12
Aansluiting voorpaneel
13
USB-aansluitingen voorpaneel (2)
14
Audioaansluiting voorpaneel
15
Aansluiting voor CD-IN
16
Aansluitingen voor PCI-kaarten
17
Aansluiting voor een PCI Express
x1-kaart
18
Batterij
19
Aansluiting voor een PCI Express x16
grafische kaart
20
Aansluiting voor systeemventilator
21
12v-voedingsaansluiting
