Repareren

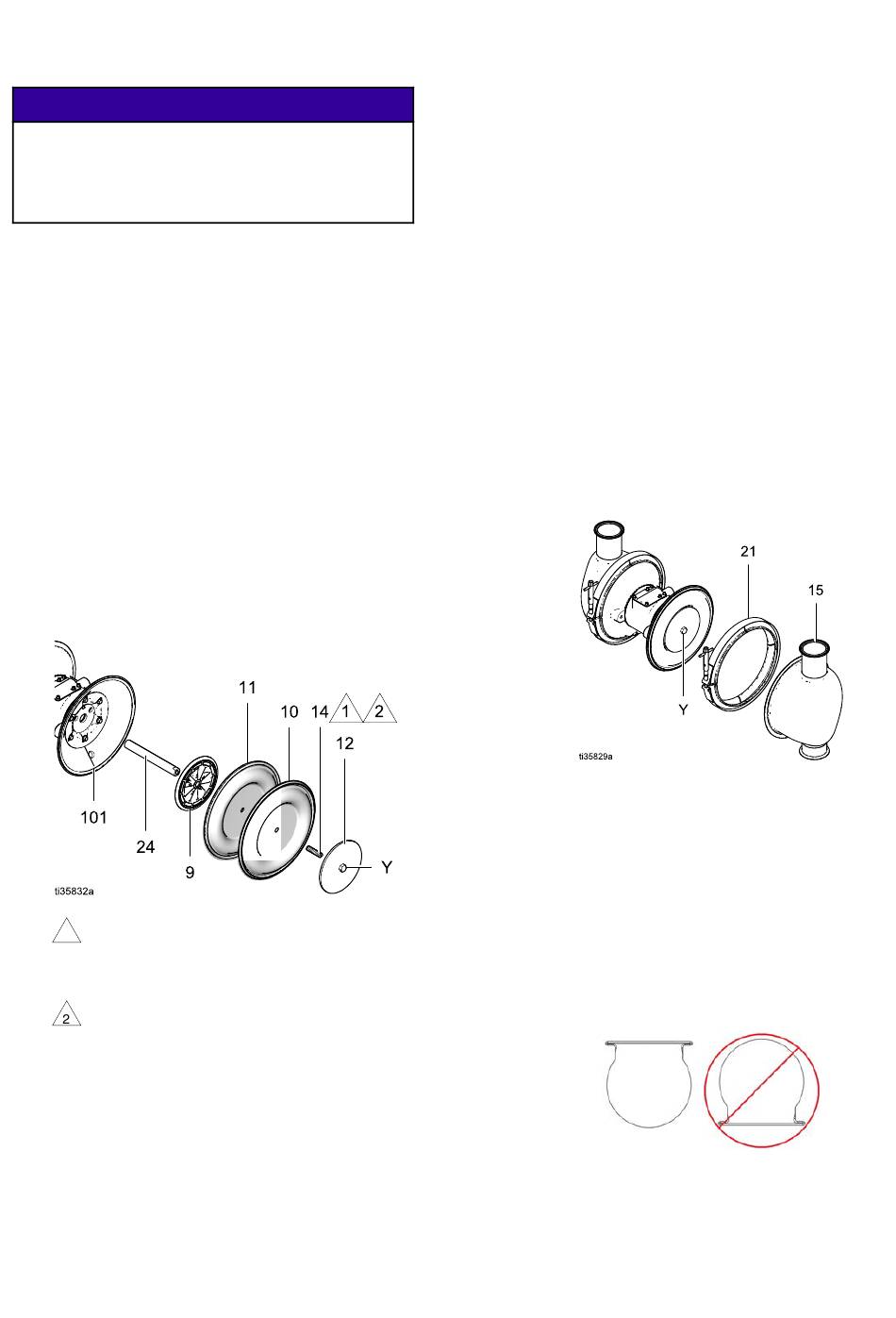

Standaardmembranen hermonteren
Standaardmembranen
Standaardmembranen
LET
LET OP
LET
Na hermontage moet het draadborgmiddel 12 uur
uitharden, of volgens instructies van de fabrikant,
voordat de pomp weer gebruikt mag worden. Als
de bout van de membraanas losraakt, zal schade
aan de pomp ontstaan.
TIP:
TIP: Volg
TIP:
Reparatie middendeel, page 18
de middensectie repareert of er service aan uitvoert
voordat u membranen vervangt.
1. Smeer en installeer de U-cups (106) van de as
naar
naar buiten
naar
zodat de lipjes
wijzen.
2. Monteer het membraan (10), de backer (11),
waar aanwezig, en de plaat aan luchtzijde (9) op
de plaat aan vloeistofzijde (12) met de schroef
(14). De afgeronde zijde van de plaat (9) moet
naar het membraan zijn gericht. Let erop dat
de zijde met de woorden "AIR SIDE" naar de
middenbehuizing wijst.
OPMERKING: Er moet draadborgmiddel worden
OPMERKING:
OPMERKING:
aangebracht op de schroef (14), zoals afgebeeld
voor alle membraaneenheden.
Breng een draadborgmiddel van lichte
1
sterkte aan om de schroef op de
membraanplaat te bevestigen, indien
nodig.
Breng een middelsterk draadborgmiddel
aan op de aszijde van de schroef.
3. Schroef de membraansectie in de as (24) en
draai ze handvast.
4. Vet de gehele membraanas (24) in en schuif de
as in de behuizing (101).
5. Zet de andere membraaneenheid op de
membraanas zoals beschreven bij stap 2.
14
hermonteren
hermonteren
OP
OP
als u ook
buiten
buiten
uit de behuizing (101)
6. Houd de ene membraaneenheid met de vlakke
zijden van een moersleutel van 15,9 mm (5/8
inch) vast en draai de andere membraaneenheid
aan tot 60-70 N•m (81-94 ft-lb).
OPMERKING: Breng een waterbestendig,
OPMERKING:
OPMERKING:
sanitair smeermiddel aan op de klem (21) en
het klemoppervlak van het deksel (4, 15) om de
montage te vergemakkelijken.
OPMERKING:
OPMERKING: Voor de juiste afstand en uitlijning
OPMERKING:
van verdeelstukken moet u de klemmen (21) los
genoeg monteren dat het vloeistofdeksel kan
bewegen voordat de deksels en klemmen in
positie worden bevestigd.
7. Lijn de vloeistofdeksels (4, 15) en de
middenbehuizing uit. Bevestig de deksels met de
klemmen (21) en draai deze handvast.
OPMERKING:
OPMERKING:
OPMERKING: Breng een voedselveilig
smeermiddel tegen vastlopen aan op de
schroefdraad van de klemmen om de montage te
vergemakkelijken.
OPMERKING: Vloeistofdeksels van
OPMERKING:
OPMERKING:
kogelpompen zijn onderling verwisselbaar.
OPMERKING:
OPMERKING: Vloeistofdeksels van pompen
OPMERKING:
met scharnierkleppen zijn niet onderling
verwisselbaar en hun plaatsingsrichting
is zeer belangrijk bij horizontale pompen.
Materiaaldeksels van horizontale pompen
moeten zodanig worden geplaatst dat de
scharnierkleppen omlaag hangen vanaf de
scharnierpen bij plaatsing in het materiaaldeksel.
Installeer de scharnierkleppen (8) met de
tekstzijde naar de zitting gericht.
8. Zet de terugslagventielkogels en verdeelstukken
weer in elkaar zoals staat beschreven op pagina
De keerkleppen repareren, page
11.
3A7241G
