P5-16...L120-11
Model: E12-V..
Montage- en gebruiksaanwijzing
nl

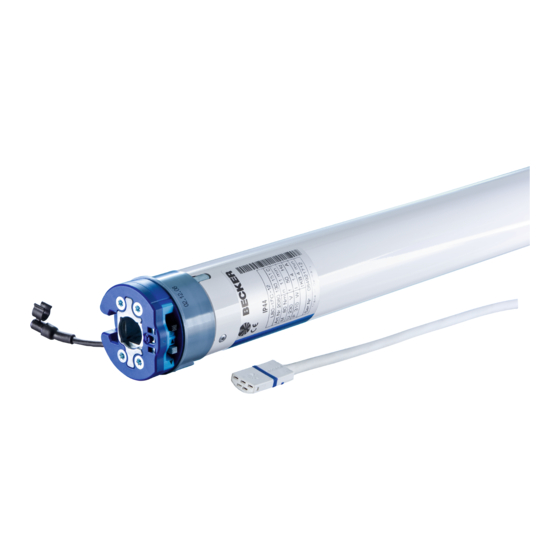

Buismotoren voor zonweringen
Belangrijke informatie voor:
• de monteur / • de elektricien / • de gebruiker
Aan de betreffende personen doorgeven!
De gebruiker dient deze originele gebruiksaanwijzing te bewaren.
2010 300 868 0j 22-10-2018
Becker-Antriebe GmbH
Friedrich-Ebert-Straße 2-4
35764 Sinn/Germany
www.becker-antriebe.com
Advertenties
Inhoudsopgave
Gerelateerde Handleidingen voor Becker E12-V Series
Samenvatting van Inhoud voor Becker E12-V Series
- Pagina 1 Buismotoren voor zonweringen Belangrijke informatie voor: • de monteur / • de elektricien / • de gebruiker Aan de betreffende personen doorgeven! De gebruiker dient deze originele gebruiksaanwijzing te bewaren. 2010 300 868 0j 22-10-2018 Becker-Antriebe GmbH Friedrich-Ebert-Straße 2-4 35764 Sinn/Germany www.becker-antriebe.com...
-
Pagina 2: Inhoudsopgave
Inhoudsopgave Algemeen.................................... 3 Garantieverlening ................................ 3 Veiligheidsaanwijzingen................................ 4 Aanwijzingen voor de gebruiker ............................ 4 Aanwijzingen voor montage en inbedrijfstelling........................ 4 Doelmatig gebruik................................ 6 Montage en demontage van de steekbare motorkabel ...................... 6 Montage van de steekbare motorkabel .......................... 6 Demontage van de steekbare motorkabel voor buismotoren Ø35 .................. 7 Demontage van de steekbare motorkabel voor buismotoren Ø45 / Ø58 ................ -
Pagina 3: Algemeen
Algemeen Deze buismotoren zijn hoogwaardige kwaliteitsproducten met de volgende eigenschappen: • Geoptimaliseerd voor zonweringen • Installatie zonder aanslagen mogelijk (punt uitgelopen naar punt ingelopen) • Automatisch herkennen van eindposities door intelligente elektronica bij de toepassing van aanslagsystemen • Optimale aanpassing van de trekbelasting aan de mechanische eisen van het zonweringssysteem •... -
Pagina 4: Veiligheidsaanwijzingen
Veiligheidsaanwijzingen De volgende veiligheidsaanwijzingen en waarschuwingen dienen voor het afwenden van gevaren en voor het voorkomen van licha- melijke letsels en materiële schade. Aanwijzingen voor de gebruiker Algemene aanwijzingen • De buismotor moet tijdens de reiniging, het onderhoud en de vervanging van onderdelen van de stroomvoorziening worden losgekoppeld. - Pagina 5 • Vast gemonteerde besturingen moeten zichtbaar aangebracht worden. • Nominaal moment en inschakelduur moeten op de eisen van het aangedreven product afgestemd zijn. Technische gegevens – Nominaal moment en gebruiksduur vindt u op het typeplaatje van de buismo- tor. • Gevaarlijk bewegende onderdelen van buismotoren moeten hoger dan 2,5 m van de grond of een an- der niveau dat zorgt voor toegang tot de buismotor, gemonteerd worden.
-
Pagina 6: Doelmatig Gebruik
Doelmatig gebruik Het buismotortype in deze gebruiksaanwijzing is uitsluitend bestemd voor de bediening van zonneschermen, cassetteschermen, screens, valarmschermen en verandazonweringen. Gebruik in gekoppelde installaties is alleen mogelijk wanneer alle deelinstallaties exact synchroon lopen en op hetzelfde moment de eindposities bereiken. Voor de bevestiging van de aansluitdelen op de buismotor Ø 35 mm PXX/XX moeten uitsluitend de schroeven EJOT Delta PT 40x12 WN 5454 Torx (9900 000 545 4) worden gebruikt. -
Pagina 7: Demontage Van De Steekbare Motorkabel Voor Buismotoren Ø35
Demontage van de steekbare motorkabel voor buismotoren Ø35 Voorzichtig Vóór de demontage moet de motorkabel spanningsvrij worden geschakeld. Steek een passende platte schroevendraaier in het midden tussen arrêteernok en arrêteerlip, zodat de arrêteerlip de arrêteernok bij de stekker vrijgeeft. Nu kunt u de motorkabel er samen met de platte schroevendraaier uittrekken. Ø35 A = arrêteerlip... -
Pagina 8: Demontage Van De Steekbare Motorkabel Voor Buismotoren Ø45 / Ø58
Demontage van de steekbare motorkabel voor buismotoren Ø45 / Ø58 Voorzichtig Vóór de demontage moet de motorkabel spanningsvrij worden geschakeld. Steek een passende platte schroevendraaier in het midden tot de aanslag in de uitsparing van de arrêteerbeugel, zodat de arrê- teerbeugel de arrêteernok op de stekker vrijgeeft. -
Pagina 9: Montage
Montage Montage van de buismotor Opgelet De verbinding van de buismotor met het aan te drijven element mag enkel met componen- ten gemaakt worden die u in de actuele productcatalogus voor mechanische toebehoren van de fabrikant van de motor vindt. De monteur moet zich vóór de montage verzekeren van de nodige stabiliteit van het metselwerk resp. -
Pagina 10: Demontage Van De Meenemer Met Borgstift Bij De Buis Van De Buismotor
Demontage van de meenemer met borgstift bij de buis van de buismotor Demontage met het demontagegereedschap art.-nr. 4930 300 606 0 Demontage met een punttang Montage en demontage van de meenemer met aparte meenemerborgstift Montage en demontage van de meenemer met schroefverbinding Montage van de buismotor in de buis Bij profielbuizen: Toleranties van de sleufbreedten in de verschillende wikkelbuizen kunnen bij sommi-... - Pagina 11 Bij ronde buizen: Meet de nok van de loopring (X, Y). Haak daarna eerst de buis aan de motorzijde los, zodat de nok van de loopring mee in de buis geschoven kan worden. De nok van de loopring mag geen speling hebben met de buis. Om een veilige overdracht van het draaimoment bij ronde buizen te waarborgen, ra- den wij u aan de meenemer op de buis vast te schroeven (zie onderstaande tabel).
-
Pagina 12: Instellen Van De Eindposities Met De Schakelaars Op De Motorkop
Instellen van de eindposities met de schakelaars op de motorkop Intelligent installatiemanagement Eindpositie Status Indicator (ESI) Door kort stoppen en verder lopen wordt gesignaleerd dat in de desbetreffende looprichting nog geen eindpositie ingesteld is. Voltooiing van de installatie na automatisch instellen van de eindposities "Aanslag" De buismotor slaat de ingestelde eindposities "Aanslag"... - Pagina 13 Het aantal functies en de voorinstellingen van de modelversies zijn verschillend. Meer in- formatie vindt u in het hoofdstuk "Versie-overzicht". Punt uitgelopen naar punt ingelopen Bij deze instelling van de eindposities vindt geen compensatie van de zonweringslengte plaats. Zet beide schakelaars in de wis-stand. Activeer een kort verplaatsingscommando.
-
Pagina 14: Wissen Van De Eindposities Met De Schakelaars
Het aantal functies en de voorinstellingen van de modelversies zijn verschillend. Meer in- formatie vindt u in het hoofdstuk "Versie-overzicht". Punt uitgelopen naar aanslag ingelopen Zet beide schakelaars in de wis-stand. Geef een kort verplaatsingscommando. Laat de motor naar de gewenste uitgelopen eindpositie lopen. Zet de schakelaar van de uitloop-draairichting van de wis-stand in de programmeer- stand. -
Pagina 15: Eindposities Instellen Met Een Draaischakelaar Of Een Vergrendelende Schakelaar
Eindposities instellen met een draaischakelaar of een vergrendelende schakelaar Intelligent installatiemanagement Eindpositie Status Indicator (ESI) Door kort stoppen en verder lopen wordt gesignaleerd dat in de desbetreffende looprichting nog geen eindpositie ingesteld is. Voltooiing van de installatie na automatisch instellen van de eindposities "Aanslag" De buismotor slaat de ingestelde eindposities "Aanslag"... -
Pagina 16: Eindposities Wissen Met Een Draaischakelaar Of Een Vergrendelende Toets
Het aantal functies en de voorinstellingen van de modelversies zijn verschillend. Meer in- formatie vindt u in het hoofdstuk "Versie-overzicht". Punt uitgelopen naar aanslag ingelopen Zet beide schakelaars in de programmeerstand. Laat de motor naar de gewenste uitgelopen eindpositie lopen. Voer de volgende sequentie zonder onderbreking tussen de afzonderlijke verplaatsingscommando's uit. -
Pagina 17: Eindposities Instellen Met De Instelset
Eindposities instellen met de instelset Intelligent installatiemanagement Eindpositie Status Indicator (ESI) Door kort stoppen en verder lopen wordt gesignaleerd dat in de desbetreffende looprichting nog geen eindpositie ingesteld is. Voltooiing van de installatie na automatisch instellen van de eindposities "Aanslag" De buismotor slaat de ingestelde eindposities "Aanslag"... - Pagina 18 Het aantal functies en de voorinstellingen van de modelversies zijn verschillend. Meer in- formatie vindt u in het hoofdstuk "Versie-overzicht". Punt uitgelopen naar punt ingelopen met instelset Bij deze instelling van de eindposities vindt geen compensatie van de zonweringslengte plaats. Zet beide schakelaars in de programmeerstand.
-
Pagina 19: Extra Functie Aanslaggedrag Met De Instelset Wijzigen
Het aantal functies en de voorinstellingen van de modelversies zijn verschillend. Meer in- formatie vindt u in het hoofdstuk "Versie-overzicht". Aanslag uitgelopen naar aanslag ingelopen Zet beide schakelaars in de programmeerstand. Laat de motor zonder onderbreking tegen de continu aanwezige aanslag uitlopen. Hierbij moet de Eindpositie Status Indicator (ESI) worden aangegeven, voordat de eindpositie wordt bereikt. -
Pagina 20: Eindposities Wissen Met De Instelset
Eindposities wissen met de instelset Verbind de aansluitdraden van de buismotor kleur op kleur met de bedrading van de instel- set en schakel daarna de netspanning in. Zorg voor een pauze van 1 seconde na het laatste verplaatsingscommando, voordat u be- gint met de wishandeling. - Pagina 21 Beide eindposities wissen Eventueel ingestelde extra functies worden ook gewist of naar de toestand bij levering te- ruggezet. Laat de zonwering lopen tot tussen de eindposities. Druk op de programmeertoets en houd deze ingedrukt. Druk bovendien op de bewegingstoets naar beneden en houd deze ingedrukt. Laat nu de programmeertoets los en houd de bewegingstoets nog steeds ingedrukt.
-
Pagina 22: Instellen Van De Eindposities Met Auto-Install
Instellen van de eindposities met Auto-Install Intelligent installatiemanagement Eindpositie Status Indicator (ESI) Door kort stoppen en verder lopen wordt gesignaleerd dat in de desbetreffende looprichting nog geen eindpositie ingesteld is. Voltooiing van de installatie na automatisch instellen van de eindposities "Aanslag" De buismotor slaat de ingestelde eindposities "Aanslag"... -
Pagina 23: Hindernisherkenning
Auto-punt uitgelopen naar aanslag ingelopen (uitsluitend bij knikarmschermen) Het aantal functies en de voorinstellingen van de modelversies zijn verschillend. Meer in- formatie vindt u in het hoofdstuk "Versie-overzicht". Opgelet Let erop dat het doek door de wikkelbuis niet verkeerd om wordt opgewikkeld. Uitlopen Inlopen Zet beide schakelaars in de programmeerstand. -
Pagina 24: Extra Functie Doekontlasting Activeren/Deactiveren Met De Instelset
Extra functie doekontlasting activeren/deactiveren met de instelset Het aantal functies en de voorinstellingen van de modelversies zijn verschillend. Meer in- formatie vindt u in het hoofdstuk "Versie-overzicht". Bij de doekontlastingsfunctie moet de eindpositie "tot aanslag ingelopen" ingesteld zijn. Voor activeren/deactiveren laat u de motor naar de inloop-eindpositie lopen. Druk gedurende ca. -
Pagina 25: Aanwijzingen Voor De Elektricien
Aanwijzingen voor de elektricien De buismotoren met elektronische eindschakalaar kunnen parallel worden geschakeld. Daarbij moet rekening worden gehouden met de maximale schakelcontactbelasting van de schakelinrichting (schakelklok, relaisbesturing, schakelaars enz.). Gebruik voor de aansturing van de buismotoren met elektronische eindschakelaar alleen schakelelementen (schakelklokken) waarvan het N- potentiaal niet via de motor wordt geleverd. - Pagina 26 Functie Modelversie E12-V6+ E12-V7 E12-V8 E12-V9 E12-V10 Ø45 / Ø58 Ø45 / Ø58 Ø35 / Ø45 Ø45 / Ø58 Ø58 8-120Nm 8-120Nm 5-50Nm 8-120Nm 44-120Nm Auto-Install: Start-punt uitgelopen naar aanslag ingelopen Auto-Install: Auto-punt uitgelopen naar aanslag ingelopen Blokkeerherkenning (omkeerpogingen) Gevoelige hindernisherkenning (*) in richting uitgelopen (omkeerpo- gingen) Verhoogde sluitkracht (aanslaggedrag) Aanslaggedrag met de instelset wijzigen...
-
Pagina 27: Technische Gegevens Ø35
Technische gegevens Ø35 Buismotor P5-16 P5-20 P5-30 P9-16 Model E12-V.. Type C PS(+) S1, C PS(+) S2, C PS S3, C PSO S4, C S(+) E1, C PS S7 Nominaal moment [N m] Aandrijftoerental [min Eindschakelaarbereik 64 omwentelingen Aansluitspanning 230 V AC / 50 Hz Aansluitvermogen [W] Nominale stroomopname [A] 0,36... -
Pagina 28: Technische Gegevens Ø58
Technische gegevens Ø58 Buismotor L44-14 L50-17 L60-11 L60-17 L70-17 Model E12-V.. Type C PS(+) S1, C PS(+) S2, C PS S3, C PS S4, C PS S5, C S(+) E1, C PS V1 Nominaal moment [N m] Aandrijftoerental [min Eindschakelaarbereik 64 omwentelingen Aansluitspanning 230 V AC / 50 Hz Aansluitvermogen [W]... -
Pagina 29: Wat Doen, Wanneer
Wat doen, wanneer...? Probleem Verhelpen Buismotor loopt door de eindpositie resp. bereikt de ingestelde Elektrische installatie repareren, eindposities opnieuw instellen. eindpositie niet. Elektrische installatie controleren, externe verbruikers verwijde- ren, eindposities opnieuw instellen. Aanslagen zijn afgebroken of een of meerdere ophangingen zijn gebroken. -
Pagina 30: Aansluitvoorbeeld
Aansluitvoorbeeld Aansturing van een/meerdere motor(en) via een schakelaar/toets... -
Pagina 31: Conformiteitsverklaring
Conformiteitsverklaring...
