Becker S01 Montage- En Gebruiksaanwijzing

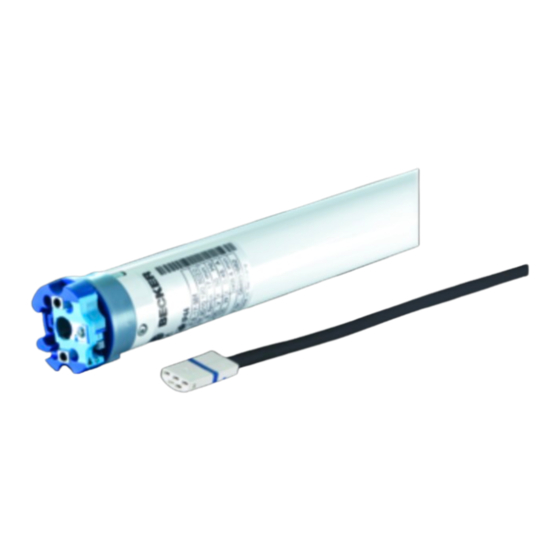

Smi-buismotoren voor rolluiken

Advertenties

P5-16...R40-17
Model: S01
Montage- en gebruiksaanwijzing
nl
SMI-buismotoren voor rolluiken
Belangrijke informatie voor:
• de monteur / • de elektricien / • de gebruiker
Aan de betreffende personen doorgeven!
De gebruiker dient deze originele gebruiksaanwijzing te bewaren.
2010 300 920 0c     15-9-2022
Becker-Antriebe GmbH
Friedrich-Ebert-Straße 2-4
35764 Sinn/Germany
www.becker-antriebe.com

Advertenties

Inhoudsopgave
loading

Samenvatting van Inhoud voor Becker S01

  • Pagina 1 P5-16...R40-17 Model: S01 Montage- en gebruiksaanwijzing SMI-buismotoren voor rolluiken Belangrijke informatie voor: • de monteur / • de elektricien / • de gebruiker Aan de betreffende personen doorgeven! De gebruiker dient deze originele gebruiksaanwijzing te bewaren. 2010 300 920 0c     15-9-2022    ...
  • Pagina 2: Inhoudsopgave

    Inhoudsopgave Algemeen....................................  3 Garantieverlening ................................ 3 Veiligheidsaanwijzingen................................  4 Aanwijzingen voor de gebruiker............................ 4 Aanwijzingen voor montage en inbedrijfstelling........................ 4 Doelmatig gebruik................................ 6 Montage en demontage van de steekbare motorkabel ...................... 6 Montage .....................................  7 Instellen van de eindposities met de instelset ........................ 10 Eindposities wissen met de instelset ............................
  • Pagina 3: Algemeen

    Algemeen Deze buismotoren zijn hoogwaardige kwaliteitsproducten met de volgende eigenschappen: • Geoptimaliseerd voor rolluiktoepassingen • Installatie zonder aanslagen mogelijk (punt onder naar punt boven) • Automatisch herkennen van de onderste eindpositie bij de toepassing van veren in combinatie met de "meenemer voor hin- dernisherkenning"...
  • Pagina 4: Veiligheidsaanwijzingen

    Veiligheidsaanwijzingen De volgende veiligheidsaanwijzingen en waarschuwingen dienen voor het afwenden van gevaren en voor het voorkomen van licha- melijke letsels en materiële schade. Aanwijzingen voor de gebruiker Algemene aanwijzingen • De buismotor moet tijdens de reiniging, het onderhoud en de vervanging van onderdelen van de stroomvoorziening worden losgekoppeld.
  • Pagina 5 • Buismotoren met de motorkabel H05RR-F, S05RN-F of 05RN-F zijn voor buiten- en binnengebruik toe- gelaten. • De verbinding van de buismotor met het aan te drijven element mag enkel met componenten gemaakt worden die u in de actuele productcatalogus voor mechanische toebehoren van de fabrikant van de motor vindt.
  • Pagina 6: Doelmatig Gebruik

    Doelmatig gebruik Het buismotortype in deze gebruiksaanwijzing is uitsluitend bestemd voor de bediening van rolluiken. Dit buismotortype ondersteunt naast de pantserophanging d.m.v. veren ook omhoogschuifbeveiligingen, bijv. mechanische om- hoogschuifbeveiligingen van Zurfluh-Feller, Simu, GAH Alberts of Deprat. Deze worden automatisch herkend. Als de veren of de bovenste lamel op de wikkelbuis worden geschroefd of geklonken, moet in de onderste eindpositie een punt worden ingesteld.
  • Pagina 7: Montage

    Demontage van de steekbare motorkabel voor buismotoren Steek een passende platte schroevendraaier in het midden tus- Ø 35 sen arrêteernok en arrêteerlip, zodat de arrêteerlip de arrêteer- nok bij de stekker vrijgeeft. Nu kunt u de motorkabel er samen met de platte schroeven- draaier uittrekken.
  • Pagina 8: Montage En Demontage Van Steekas

    Montage en demontage van steekas Ø45 De steekas (2) klikt bij het inschuiven automatisch vast. Schuif voor het losmaken van de steekas (2) de borgplaat (1) naar boven en trek de steekas (2) eruit. Als u de „hindernisherkenning“ wilt gebruiken, moet u de „meenemer voor hindernisher- kenning“...
  • Pagina 9 Buismotordiameter Meenemer Draaimoment Bevestigingsschroeven [mm] max. [Nm] (4 stuks) Ø 35-Ø 45 Alle tot 50 Plaatschroef Ø 4,8 x 9,5 mm Wij adviseren tevens om de wikkelbuis aan het tegenlager vast te schroeven. Opgelet De buismotor mag niet in de wikkelbuis geslagen worden. Ook mag u hem niet in de wikkel- buis laten vallen! De bevestiging van het pantser is alleen mogelijk met behulp van veren of omhoogschuifbeveiligingen.
  • Pagina 10: Instellen Van De Eindposities Met De Instelset

    Instellen van de eindposities met de instelset Toets uit-/inlopen Programmeertoets Toets omlaag/omhoog lopen groen/geel groen/geel blauw blauw bruin bruin zwart zwart grijs grijs 1 = draairichtingschakelaar Verbind de aansluitdraden van de buismotor met dezelfde kleur bedrading van de instelset (art.-nr. 4935 200 034 0) en schakel de netspanning in.
  • Pagina 11 Intelligent installatiemanagement Voltooiing van de installatie na automatisch instellen van de eindposities "Aanslag" Als u voor het eerst naar de eindpositie "Aanslag" gaat, wordt deze positie als eindpositie geprogrammeerd. Nadat de eindpositie 3x achter elkaar probleemloos op deze positie is herkend, wordt deze definitief bewaard. Dit gebeurt gewoonlijk in normaal bedrijf. Om de installatie snel af te sluiten, is het voldoende om 3x achter elkaar vanaf ca.
  • Pagina 12 Punt boven naar punt beneden Bij deze instelling van de eindposities vindt geen compensatie van de rolluikpantser-/zon- weringslengte plaats. Laat de motor naar de gewenste bovenste eindpositie lopen. Druk gedurende 3 seconden op de programmeertoets van de instelset. ▻ De buismotor bevestigt. Laat vervolgens de motor naar de gewenste onderste eindpositie lopen.
  • Pagina 13: Eindposities Wissen Met De Instelset

    Eindposities wissen met de instelset Verbind de aansluitdraden van de buismotor kleur op kleur met de bedrading van de instel- set en schakel daarna de netspanning in. Zorg voor een pauze van 1 seconde na het laatste verplaatsingscommando, voordat u be- gint met de wishandeling.
  • Pagina 14: Extra Functie Vastvriesbeveiliging Boven

    Beide eindposities wissen Eventueel ingestelde extra functies worden ook gewist of naar de toestand bij levering te- ruggezet. Laat de zonwering lopen tot tussen de eindposities. Druk op de programmeertoets en houd deze ingedrukt. Druk bovendien op de bewegingstoets naar beneden en houd deze ingedrukt. Laat nu de programmeertoets los en houd de bewegingstoets nog steeds ingedrukt.
  • Pagina 15: Hindernisherkenning

    Hindernisherkenning Voorzichtig De hindernisherkenning is alleen in combinatie met de "meenemer voor hindernisherken- ning" actief. Let er bovendien op dat de buismotor tot aan de kraag van de loopring in de buis moet zijn geschoven. Het gebruik van de hindernisherkenning van de buismotor als persoonsbeveiliging is niet toegestaan.
  • Pagina 16: Aanwijzingen Voor De Elektricien

    Aanwijzingen voor de elektricien De buismotoren met elektronische eindschakalaar kunnen parallel worden geschakeld. Daarbij moet rekening worden gehouden met de maximale schakelcontactbelasting van de schakelinrichting (schakelklok, relaisbesturing, schakelaars enz.). Gebruik voor de aansturing van de buismotoren met elektronische eindschakelaar alleen schakelelementen (schakelklokken) waarvan het N- potentiaal niet via de motor wordt geleverd.
  • Pagina 17: Technische Gegevens Ø45

    Technische gegevens Ø45 Buismotor R8-17 R12-17 R20-17 R30-17 R40-17 Model Type C PRO+ SMI Nominaal moment [N m] Aandrijftoerental [min Eindschakelaarbereik 64 omwentelingen Aansluitspanning 230 V AC / 50 Hz Aansluitvermogen [W] Nominale stroomopname [A] 0,45 0,50 0,70 0,90 1,15 Gebruiksmodus S2 4 min Beschermklasse IP 44 Kleinste buis-binnendiameter...
  • Pagina 18: Aansluitvoorbeeld

    De toetsmodus wordt geactiveerd door uit- en inschakelen van de voedingsspanning. De buismotor gaat continu naar de SMI-modus, zodra op de kabels I+ en I- de SMI- busspanning wordt herkend. Technische informatie en de KNX-productdatabase vindt u op onze internetpagina: www.becker-antriebe.com. 18 - nl...
  • Pagina 19: Toewijzingstabel Voor De Smi-Buismotoren

    Draairichting ingesteld / eindposities geprogram- van motor meerd (evtl. serienummerstic- ker opplakken) Fabrikantcode: 2 = Becker-Antriebe GmbH Project / klant Ruimte Handtekening Handtekening Projectleider / vastgoedbedrijf uitvoerend bedrijf Voor de elektronische verwerking is deze toewjizingstabel op onze homepage www.becker-antriebe.com beschikbaar. 19 - nl...
  • Pagina 20: Conformiteitsverklaring

    Conformiteitsverklaring 20 - nl...
