Montage
Informatie over nozzles
3

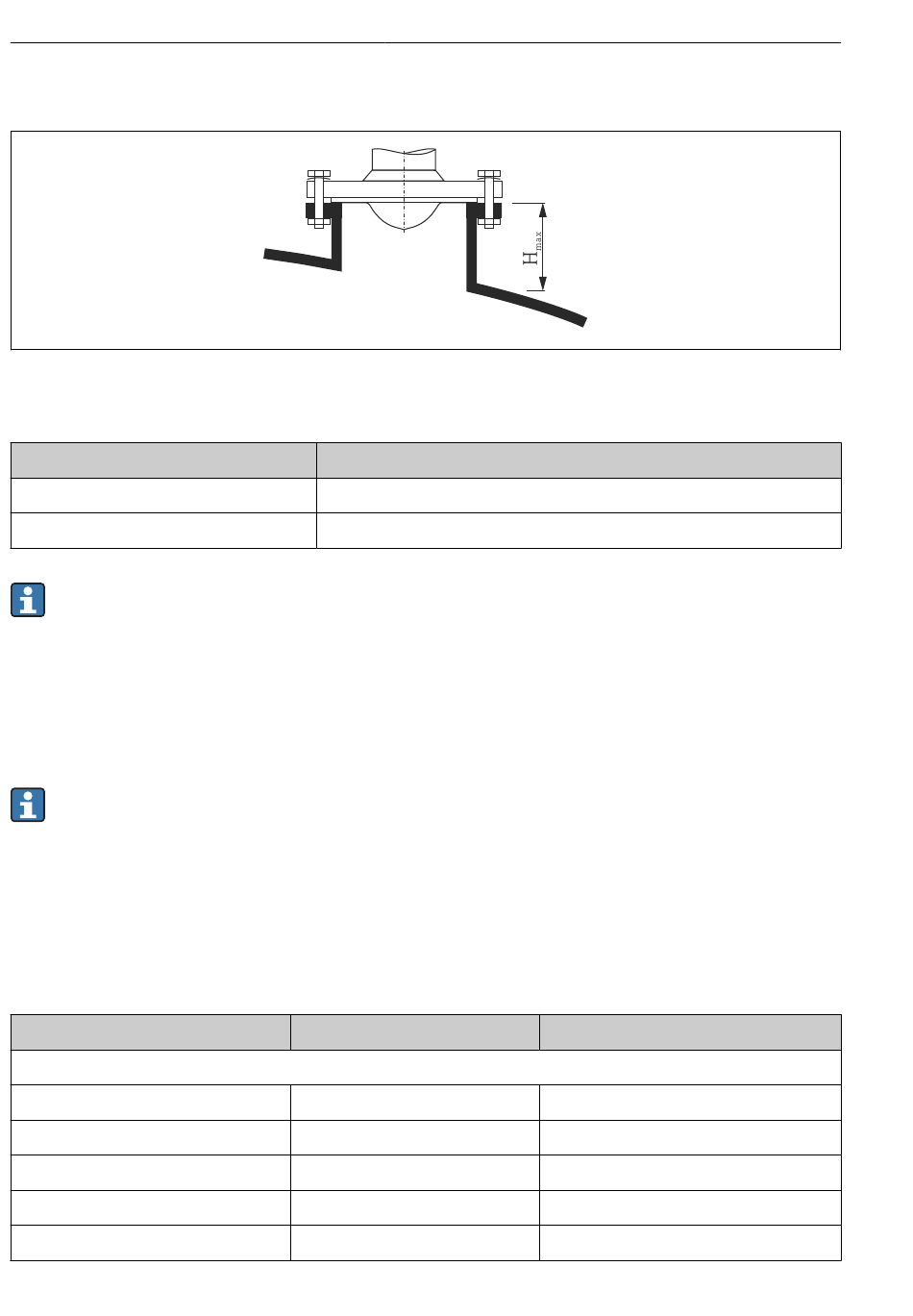

Nozzlehoogte voor hoornantenne, vlak gemonteerd (FMR52)
Antenne
Hoorn 50 mm/2"
Hoorn 80 mm/3"
• Voor flenzen met PTFE-bekleding: houd de instructies betreffende het monteren van
beklede flenzen aan
• Normaal gesproken dient de PTFE-flensbekleding ook als afdichting tussen de nozzle
en de flens van het instrument
• Neem contact op met de support van de fabrikant voor toepassingen met hogere
nozzles dan in de tabel staan aangegeven.
Montage beklede flenzen
Let op het volgende bij beklede flenzen:
• Gebruik hetzelfde aantal flensbouten als dat er flensgaten aanwezig zijn.
• Zet de bouten vast met het gespecificeerde aandraaimoment (zie tabel).
• Draai de bouten na 24 uur of na de eerste temperatuurcyclus na.
• Controleer afhankelijk van de procesdruk en procestemperatuur de bouten met
regelmatige tussenpozen en trek deze na indien nodig.
Normaal gesproken dient de PTFE-flensbekleding ook als afdichting tussen de nozzle en
de flens van het instrument.
Flensmaat
EN
DN50 PN10/16
DN50 PN25/40
DN80 PN10/16
DN80 PN25/40
DN100 PN10/16
16
Maximale nozzlehoogte H
500 mm (19,7 in)
500 mm (19,7 in)
Aantal bouten
4
4
8
8
8
Micropilot FMR51, FMR52 HART
max
Aandraaimoment
45 ... 65 Nm
45 ... 65 Nm
40 ... 55 Nm
40 ... 55 Nm
40 ... 60 Nm
A0016819
Endress+Hauser
