Installatievoorschriften
3.1
Installatievoorwaarden
De HRU ECO-fan 3 dient te worden geïnstalleerd volgens de
algemene en plaatselijk geldende veiligheids- en installatie-
voorschriften en de voorschriften in deze handleiding:
De HRU ECO-fan 3 moet in een gesloten opstellingsruimte
gemonteerd worden.
De HRU ECO-fan 3 wordt gevoed door een 230 V 50 Hz net-
spanning. De tolerantie op de voedingsspanning bedraagt 5%.
Zodoende moet er een wandcontactdoos bij de unit aanwezig
zijn. De voedingskabel is 1,5 m lang en de aansluiting bevindt
zich aan de linkerzijde van de unit. Als de unit gespiegeld
wordt gemonteerd, bevindt deze aansluiting zich aan de
rechterzijde van de unit.
De kanalen dienen juist gedimensioneerd te zijn.
De kanalen van en naar buiten dienen thermisch en damp-
dicht te zijn geïsoleerd.
De HRU ECO-fan 3 moet worden bevestigd aan een wand met
een massa van minimaal 200 kg/m
Om een optimaal comfort in de woning te bereiken, moet in
het toevoerkanaal naar de woning een Itho geluiddemper
type FGD 180-50 (D = 180 mm L = 50 cm) worden toegepast.
De HRU ECO-fan 3 is voorzien van een condensafvoer die
moet worden aangesloten op de binnenriolering. (zie ook 3.6)
De HRU ECO-fan 3 moet horizontaal en waterpas gemonteerd
worden in verband met de lekbak.
De HRU ECO-fan 3 dient voor service en onderhoud bereikbaar
te zijn. Dit wordt gerealiseerd door aan de voorzijde van de
unit een ruimte van 500 mm vrij te houden. Dit betekent
dat er vanaf de muur waar de unit aan hangt ongeveer een
meter vrij moet zijn. Alleen dan is er voldoende ruimte om de
servicemodule, de wisselaar en de filters uit de unit te schui-
ven. Verder moet de onderzijde van de unit en de elektrische
aansluitingen aan de zijkant bereikbaar zijn voor service.
3.2
Controle van de levering
Door de unit eerst te controleren worden eventuele storingen
reeds vóór montage ontdekt. Hierdoor kan de unit zonder extra
werk eenvoudig worden geruild.
2
.
Voordat de verpakking wordt verwijderd dienen de naam-
plaatgegevens en de juistheid van het type, zoals vermeld op
de sticker op de buitenzijde van de doos, te worden ge-
controleerd.
Neem de unit voorzichtig uit de doos. De unit kan het beste
worden neergezet op de tuiten aan de onder- of bovenzijde.
Controleer de unit op beschadigingen.
Bijverpakt moet zijn een condensafvoeraansluiting, voedings-
snoer en gebruikershandleiding.

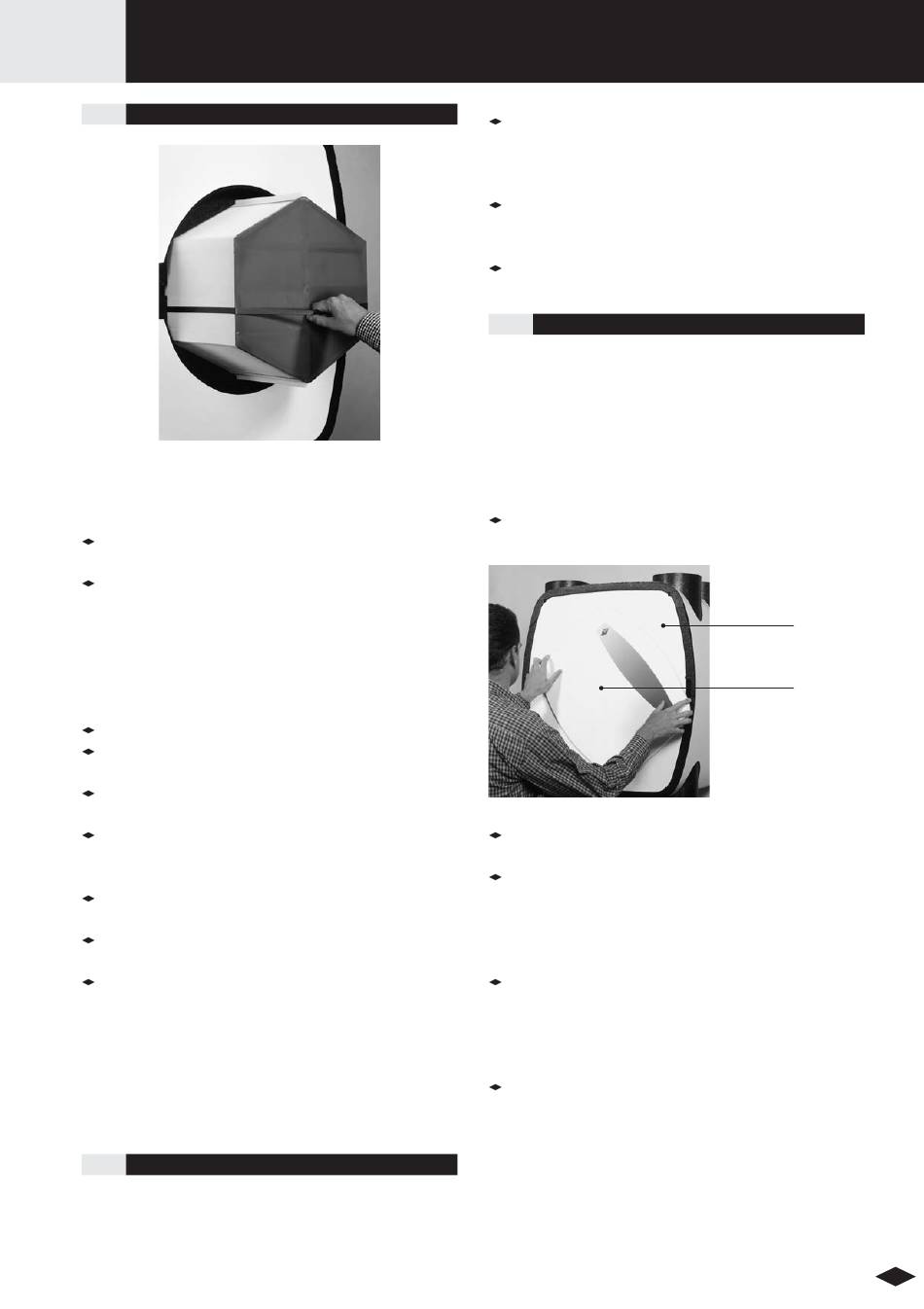

3.3
Draaien van de unit
De HRU ECO-fan 3 wordt standaard geleverd met de motor-
module aan de linkerzijde. Als het voor het kanalensysteem
beter uitkomt, kan de unit eenvoudig en zonder veel gereed-
schap worden gedraaid, voordat deze wordt gemonteerd op het
werk. Indien dit niet nodig is, gaat de montage-instructie verder
bij het hoofdstuk 3.4.
Als de unit wel moet worden gedraaid, houd dan de volgende
werkmethode aan:
Draai de frontdeur [1] met bajonetsluiting één kwartslag
linksom (tegen de klok in) en neem de frontdeur weg.
Draai de bajonet aan de achterzijde ook één kwartslag links-
om (dus tegen de klok in) en neem deze weg.
Verplaats de frontplaat [2] rechtstandig (zonder deze te draaien)
naar de andere zijde en plaats de plaat door de rand onder de
zwarte rand van de behuizing te drukken. Dit gaat het makke-
lijkst als de unit plat op de grond ligt. Let op dat de grond vlak
is, zodat de aluminium mantel niet kan beschadigen.
Plaats de frontdeur aan de nieuwe voorzijde zoals afgebeeld.
Draai deze een kwartslag rechtsom (met de klok mee) tot de
frontdeur netjes verticaal is. Zorg ervoor dat de ronde schijf
van schuim, in het gat tegen de wisselaar tussen de deur en
de wisselaar, aanwezig is.
Plaats op de zelfde manier de bajonet aan de nieuwe achter-
zijde. Zorg ervoor dat de schijf van schuim tussen de wisselaar
en de bajonet aanwezig is.
De unit is nu gedraaid en gereed voor montage. De voorzijde
is de achterzijde geworden en andersom. De elektrische aan-
sluitingen bevinden zich nu aan de rechterzijde van de unit.
[2]
[1]
