Installatie
6.2
Installatie: afdruipantenne, PTFE 50 mm / 2"
6.2.1
FMR60 - uitlijnen van de antennes
Lijn de antenne verticaal uit op het productoppervlak.
Opgelet:
Het maximale bereik van de antenne kan worden gereduceerd wanneer deze niet
loodrecht op het product is geïnstalleerd.
6.2.2
Radiale uitlijning van de antenne
Gebaseerd op de directionele karakteristieken, is een radiale uitlijning van de antenne niet
nodig.
6.2.3

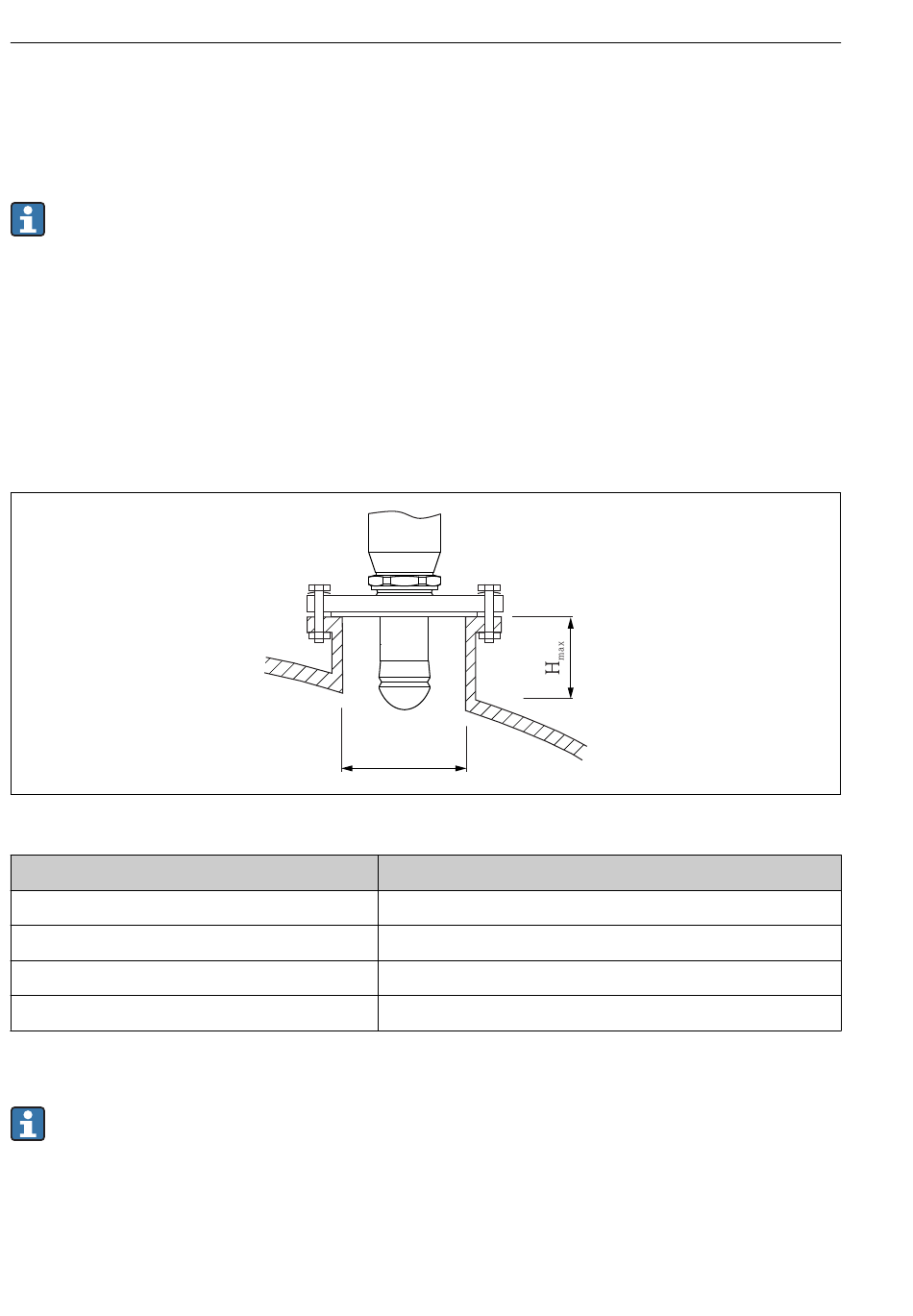

Informatie over nozzles
De maximale nozzlelengte H
Nozzlediameter (ØD)
50 ... 80 mm (2 ... 3,2 in)
80 ... 100 mm (3,2 ... 4 in)
100 ... 150 mm (4 ... 6 in)
≥150 mm (6 in)
1)
In geval van langere nozzles, moet rekening worden gehouden met verminderde meetprestaties.
Let op het volgende, indien de antenne niet uit de nozzle steekt:
• Het uiteinde van de nozzle moet glad zijn en vrij van onregelmatigheden. De rand van
de nozzle moet indien mogelijk zijn afgerond.
• Stoorecho-onderdrukking moet zijn uitgevoerd.
• Neem contact op met Endress+Hauser voor toepassingen met hogere nozzles dan in de
tabel staan aangegeven.
20
hangt af van de nozzlediameter D:
max
øD
Maximale nozzlelengte (H
750 mm (30 in)
1 150 mm (46 in)
1 450 mm (58 in)
2 200 mm (88 in)
Micropilot FMR60 HART
1)
)
max
Endress+Hauser
A0032209
