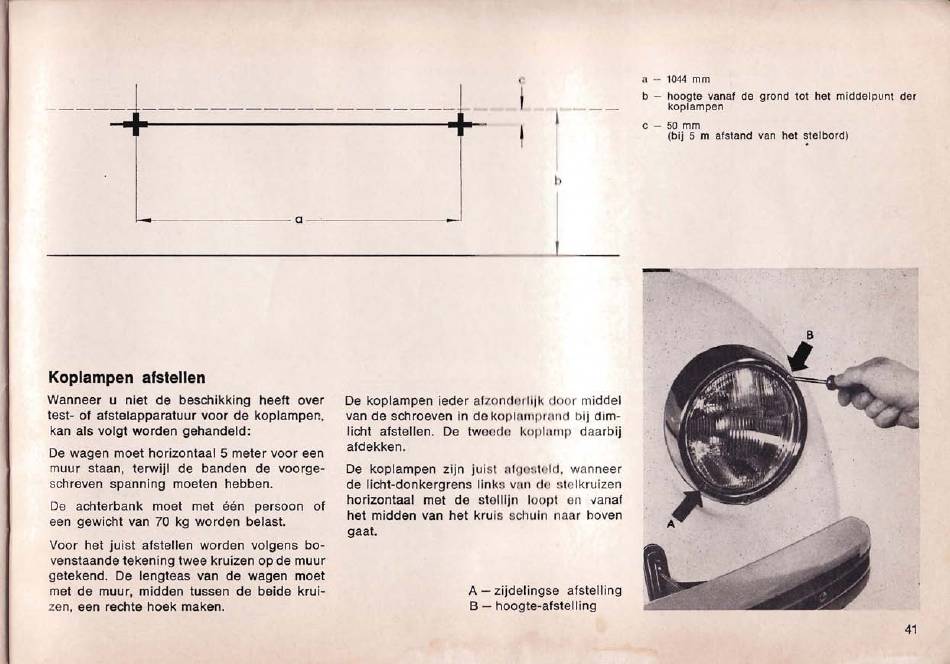

Koplampen afstellen
Wanneer u niet de besehikking heeft over
test- of afstelapparatuur voor de koplampel'1,
kan als voigt worden gehandeld:
De wagen moet horizontaal 5 meter voor een
muur staan, terwijl de banden de voorge
sehreven spanning moeten hebben.
De aehterbank moet met €len persoon of
een gewieht van 70 kg worden belast.
Voor het juist afstellen worden volgens bo
venstaande tekening twee kruizen op de muur
getekend. De lengteas van de wagen moet
met de muur. midden tussen de beide krui
zen, een rechte hoek maken.
b
L
De koplampen ieder aizondolllll< rloor middel
van de schroeven in de kOplullli)f(lIld bij dim
Iieht afstellen. De twoodo I<OpllllllP daarbij
afdekken.
De koplampen zijn juisl
nfOO~II()ld,
wanneer
de lieht-donkergrens links vlIn do slclkruizen
horizontaal met de stellljn loopl on -Ianaf
het midden van het kruis selluln naar hoven
gaat.
A - zijdelingse afstelling
B - hoogte-afstelling
a - 1044 mm
b - hoogte vanaf de grand tot het middelpunt der
koplampen
c -
50 mm
(bij 5 m afstand van het stelbord)
