5 Op de voedingsspanning aansluiten
Overzicht behuizingen
18
5. Openingshefboom van de klemmen met een schroevendraaier
optillen (zie figuur hierna).

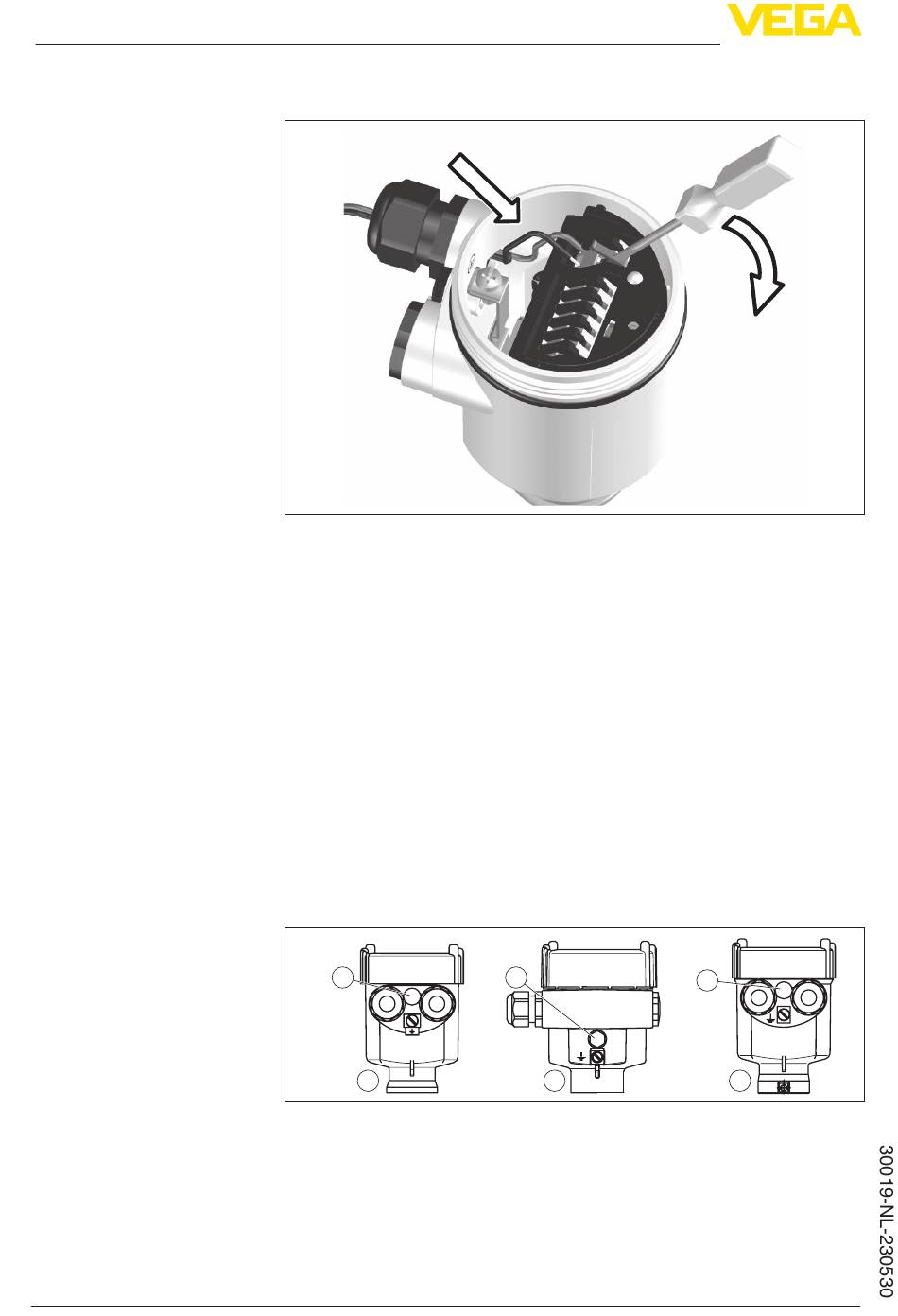

Fig. 8: Aansluitstappen 5 en 6
6. Aderuiteinden conform aansluitschema in de open klemmen
steken
7. Openingshefboom van de klemmen naar beneden drukken, de
klemveer sluit hoorbaar.
8. Controleer of de kabels goed in de klemmen zijn bevestigd door
licht hieraan te trekken
9. Wartelmoer van de kabelwartel vast aandraaien. De afdichtring
moet de kabel geheel omsluiten
10. Eventueel nieuwe inregeling uitvoeren.
11. Deksel behuizing vastschroeven
De elektrische aansluiting is zo afgerond.
5.3
Aansluitschema - eenkamerbehuizing
4
1
Fig. 9: Materiaalvarianten - eenkamerbehuizing
1
Kunststof (niet bij stof-Ex)
2
Aluminium
3
RVS
4
Filterelement voor luchtdrukcompensatie resp. blindplug bij uitvoering IP66/
IP68, 1 bar
4
2
VEGACAP 65 • Tweedraads
4
3
