Samenvatting van Inhoud voor SHOWTEC Inversion
- Pagina 1 Inversion ORDERCODE 43094...
- Pagina 2 Voor meer informatie: iwant@showtec.info Showtec levert enkele van de beste en best geprijsde producten die er te krijgen zijn. Ga daarom de volgende keer weer naar Showtec voor nog meer fantastische verlichtingsapparatuur. Met Showtec heeft u altijd het beste materiaal!
-
Pagina 3: Inhoudsopgave
Overzicht ..................................6 Achterzijde ..................................6 Installatie ..................................... 7 Instellingen en gebruik ..............................7 Bedieningsmodi ................................7 Eén Inversion (Testprogramma) ..........................7 Eén Inversion (Geluidsgestuurd) ..........................7 Meerdere Inversions (Master/Slave-besturing) ....................7 Meerdere Inversions (DMX-besturing) ........................8 Koppelen fixtures ................................8 Datakabels .................................. -
Pagina 4: Verwachte Levensduur Led
Als een apparaat naar de fabriek geretourneerd moet worden, is het belangrijk dat deze in de originele doos en verpakkingsmateriaal geretourneerd wordt. Uw levering omvat: • Inversion met IEC-voedingskabel 1,5m • Gebruikshandleiding Verwachte levensduur LED De helderheid van LED´s neemt in de loop van de tijd af. WARMTE is hierbij cruciaal en leidt tot snellere achteruitgang. - Pagina 5 Gebruik bij vervanging alleen zekeringen van hetzelfde type en dezelfde klasse. De gebruiker is verantwoordelijk voor de juiste plaatsing en gebruik van de Inversion. De fabrikant neemt geen aansprakelijkheid voor schade als gevolg van misbruik of onjuiste installatie van dit apparaat.
-
Pagina 6: Bepalingen Voor Het Gebruik
Laat de installatie altijd uitvoeren door gekwalificeerd personeel! Procedure: Als de Inversion vanaf het plafond of hoge balken naar beneden getakeld wordt, moeten professionele truss-systemen gebruikt worden. Gebruik een klem om de Inversion met de montagebeugel aan het truss-systeem te bevestigen. -
Pagina 7: Retourneren
Retourneren Geretourneerde handelswaar moet voldoende gefrankeerd en in de originele verpakking verzonden worden, verzending onder rembours of via een antwoordnummer is niet mogelijk. De verpakking moet duidelijk voorzien zijn van het retournummer (RMA-nummer). Producten die geretourneerd worden zonder retournummer worden geweigerd. Highlite zal aldus geretourneerde goederen of eventuele aansprakelijkheid niet accepteren. -
Pagina 8: Beschrijving Van Het Apparaat

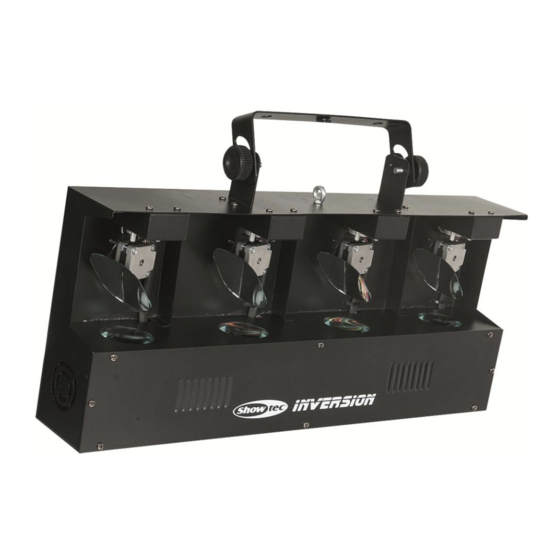

Beschrijving van het apparaat Functies De Showtec Inversion is een lichteffect met groot vermogen en fantastische effecten. • Groothoekoptiek levert een enorme lichtbundel. Uw show wordt snel gevuld met een dynamische lichtshow. • Piekvermogen 132 Watt; continu vermogen 246 Watt •... -
Pagina 9: Installatie
Steek de stekker van de voedingskabel in een passend stopcontact. 3. Als de Inversion niet is aangesloten via een DMX-kabel, dan werkt deze als een afzonderlijk (stand- alone) apparaat. Zie pagina 12 voor meer informatie over het testprogramma. U kunt deze stand als stand-alone-modus gebruiken. -
Pagina 10: Meerdere Inversions (Dmx-Besturing)
Meerdere Inversions (DMX-besturing) 1. Bevestig het apparaat op een stevige truss. Laat minstens 50 centimeter aan alle kanten vrij voor goede luchtcirculatie. Steek de stekker van de voedingskabel in een passend stopcontact. Gebruik een 3-polige XLR-kabel om de Inversions aan te sluiten. Koppel de apparaten aan elkaar zoals getoond in afb. -
Pagina 11: Bedieningspaneel
Het DMX-adres van de eerste Inversion dient daarom 1(001)te zijn, het DMX-adres van de tweede Inversion moet 1+17=18 zijn, het DMX-adres van de derde Inversion 18+17=35, enz. Voorkom overlappende kanalen, om elke Inversion correct aan te kunnen sturen. Als er twee of meer Inversions eenzelfde adres hebben, zullen deze gelijktijdig werken. -
Pagina 12: Menuoverzicht
Menuoverzicht Hoofdmenu opties 1. DMX-adres 2. Kanaalmodus (8CH/12CH/17CH) 3. Master/Slave 4. Geluidsgestuurd 5. Display Aan/uit 6. Display normaal/omgekeerd 7. Test 8. Totale bedrijfstijd... -
Pagina 13: Dmx-Modus
3) U kunt ook de bediening voor geluidsgevoeligheid gebruiken aan de achterkant van het toestel, voor het aanpassen van de gevoeligheid. Zet de muziek aan en de Inversion reageert op het ritme van de muziek. 5. LED-modus 1) Druk op de knop MENU, tot op het display verschijnt. -
Pagina 14: Testmodus
7. Testmodus 1) Het apparaat test alle interne programma´s. 8. Klokmodus 1) Het apparaat toont de totale brandtijd van de LED´s. DMX-kanalen 8 kanalen Kanaal 1 - intensiteit dimmer 0-127 Geen functie 128-255 Volledig open Kanaal 2 - Stroboscoop (als CH1 ingesteld is tussen 128-255 0-255 Flitsfrequentie van langzaam tot snel Kanaal 3 –... -
Pagina 15: Kanalen
12 kanalen Kanaal 1 - Selecteer gobo voor spiegel 1 Geen functie 8-28 Gobo 1 29-49 Gobo 2 50-69 Gobo 3 70-90 Gobo 4 91-111 Gobo 5 112-131 Gobo 6 132-152 Gobo 7 153-173 Gobo 8 174-193 Gobo 9 194-214 Gobo 10 215-235 Gobo 11... - Pagina 16 Kanaal 7 - Selecteer gobo voor spiegel 3 Geen functie 8-28 Gobo 1 29-49 Gobo 2 50-69 Gobo 3 70-90 Gobo 4 91-111 Gobo 5 112-131 Gobo 6 132-152 Gobo 7 153-173 Gobo 8 174-193 Gobo 9 194-214 Gobo 10 215-235 Gobo 11 236-255...
-
Pagina 17: Kanalen
17 kanalen Kanaal 1 - intensiteit dimmer 0-127 Geen functie 128-255 Volledig open Kanaal 2 - Stroboscoop (als CH1 ingesteld is tussen 128-255 0-255 Flitsfrequentie van langzaam tot snel Kanaal 3 – Selecteer Gobo (CH4 moet uit staan, alleen dan werkt CH3 0-255 Gobo selecteren Kanaal 4 –... -
Pagina 18: Onderhoud
4. Steek de stekker weer in het stopcontact als al het bovenstaande in orde lijkt. 5. Als u niet kunt bepalen waar de oorzaak van het probleem zit, moet u de Inversion niet openen. Dit kan het apparaat beschadigen en de garantie zal hierdoor vervallen. -
Pagina 19: Geen Respons Op Dmx
Geen respons op DMX Antwoord: Zoek de fout in de DMX-kabel of de aansluitingen, een defect in de controller of een storing in de DMX-kaart van het apparaat. 1. Controleer de DMX-kabel: Trek de stekker van het apparaat uit het stopcontact, vervang de DMX- kabel en steek de stekker vervolgens weer in het stopcontact. -
Pagina 20: Productspecificaties
Productspecificaties Model: Showtec Inversion Voeding: 240V-50Hz (CE) Piekvermogen 132 Watt; continu vermogen 246 Watt LED's: 60x 5mm LEDs (16x Rood, 20x Groen, 20x Blauw, 4x Geel) Aansturing: Muziek, DMX, Test, Master/slave DMX-gestuurd 3-pin DMX In en 3-pin DMX Out Heldere LCD-display voor alle instellingen...
