5 Monteren
5.5.3
Monteren van de voorplaten
>
Monteer de voorplaten telkens aan het begin van een
verticale collectorenkolom.
>
Houd u daarbij precies aan de hier beschreven volg-
orde.
Bij horizontale collectorligging hebt u steeds
w
twee voorplaten nodig voor een verticale
kolom.
Bij verticale collectorligging hebt u steeds een
s
voorplaat nodig voor een verticale kolom.
a
Let op!
Kans op ondichtheden door onnauwkeurige
monteerpositie!
Bij onnauwkeurige montage van de frames
kunnen ondichtheden in het collectorsysteem
ontstaan.
>
Vergewis u ervan dat sponning van de
voorplaat vlak op de daklat ligt.
>
Vergewis u er met behulp van een water-
pas van dat de voorplaat horizontaal op de
daklat ligt.
5.5.3.1 Linker voorplaat

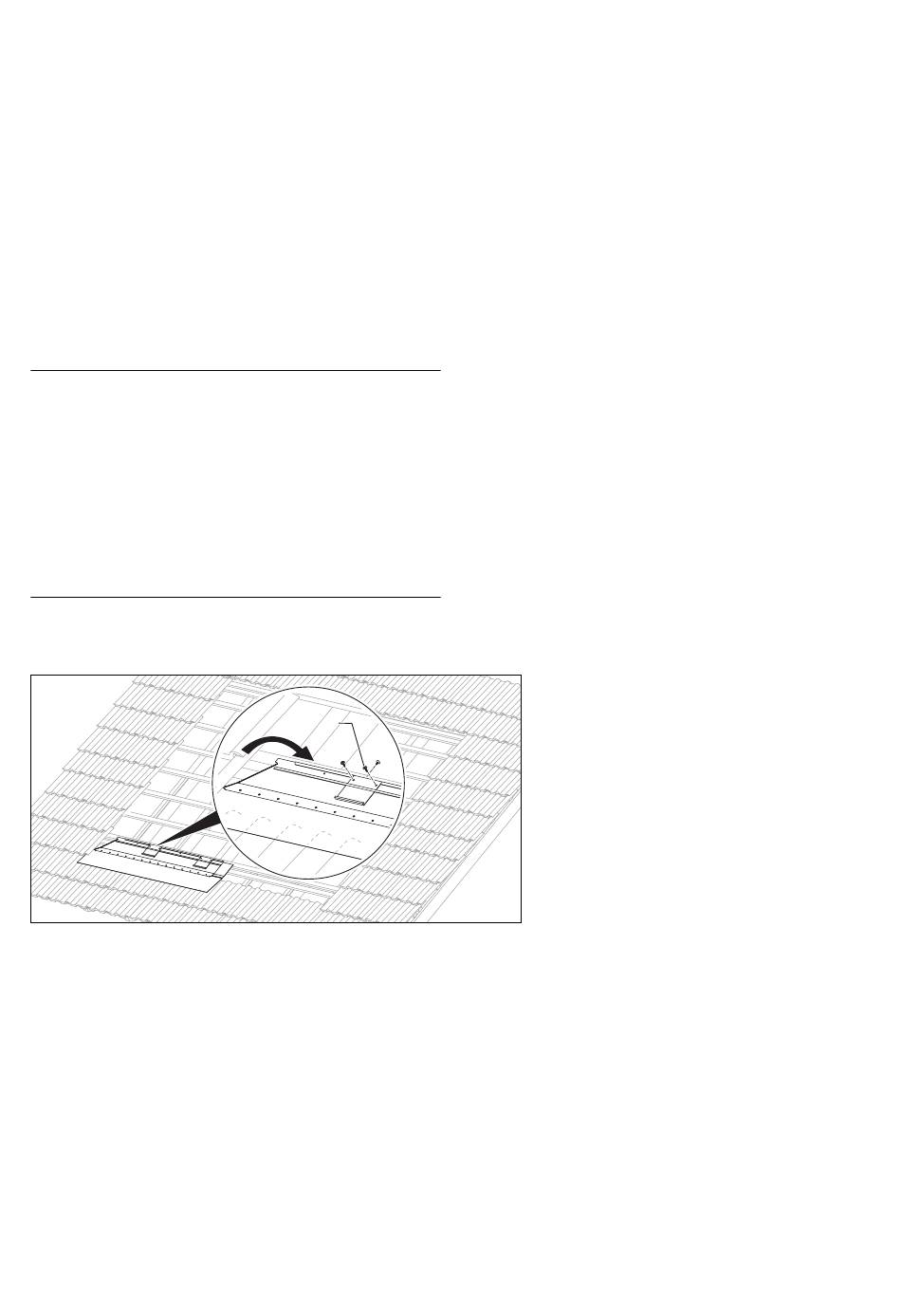

Afb. 5.10 Onder aanbrengen van de linker voorplaat
s
Uitsluitend bij verticale collectorligging
>
Ga nu verder met het monteren van de verticale col-
lectorenkolom.
w
Uitsluitend bij horizontale collectorligging
>
Breng eerst de tweede voorplaat aan, zoals op de vol-
gende bladzijde te zien is.
20
1
Handleiding voor het monteren van de auroTHERM 0020100604_00
>
Neem de linker voorplaat in uw hand
(¬ tabel 5.1/5.3, post 33).
>
Hang de linker voorplaat in het frame aan
de tweede daklat, van onderen af gezien.
de voorplaat rust daarmee op de onderste
daklat (de eerder gemonteerde extra dak-
lat).
>
Laat de beschermfolie op het lijmvlak van
de flexibele slab zitten.
>
Laat de flexibele slabben op dakpannen
liggen en steek de linker rand van de slab
tussen de dakpannen.
>
Schroef de voorplaat met zes schroeven
nr. 1 (¬ tabel 5.2/5.4) en met behulp van
het Torx-sleutel op de daklat vast, zoals in
(1) te zien is.
