Installatie-, Bediening- en Onderhoudinstructies
Sla de pin in (S4)
Schroef de bouten in (S3)
Afdichtingdeksel (18):
Sla pen (S4) en pen (S7) in (indien aanwezig
9.2 Model MPB
Zie "Appendix" in de bedieningshandleiding voor
doorsneetekening.
Alle onderdelen moeten gereinigd worden, vetvrij zijn
en voorbereid worden in navolging met Punt 9.1.
Klem de as in een verticale positie (24) gebruik
zachte
beschermende
koppelingstomp naar boven gericht.
Het volgende montagewerk is gebaseerd op het
type asafdichting, zie deel 8.7.1, 8.7.3 of 8.7.5
onder Montage.
Belangrijk: In tegenstelling tot de beschrijving in
deel 8.7.1, 8.7.3 of 8.7.5, is de omkasting van de
asafdichting open.
Plaats de motorstoel (11) met motoraansluiting
verticaal op de werkplaat zodat de as (24) kan
doorlopen
(montageplaat
montageblokken)
Plaats de voorbereide eenheid op de motorstoel
(11), plaats op hetzelfde moment de omkasting
van de asafdichting (18 of 19).
Voer de O-ring (OR3) in de pakkingbehuizing (19
– code P) of het afdichtingdeksel in (18 – code
SA, SB of SD)
Plaats de drukomkasting (4)
Smeer de as (24)
Controleer
de
verdeeltube (2/E), schuif de rotor (1) tot aan de
stop.
De rotorinstelling is correct als het uitlaatkanaal
van de rotor binnen het inlaatkanaal van de
verdeeltube ligt.
(Vermijd verlies door impacten). Er kan een
correctie worden uitgevoerd door compenserende
borgringen toe te voegen, of door de rotornaaf aan
de achterzijde te draaien om het naar buiten te
draaien. In elke fase moet er een controle worden
uitgevoerd.
Als er een pomp met nieuwe rotors wordt
gemonteerd, is het van belang dat de eerste en
laatste fase altijd een rotor met een volledige
bladdiameter krijgt. Als er enkel één impeller met
een volledige bladdiameter beschikbaar is, moet
deze als de eerste fase gebruikt worden.
Merk op dat montagewerk altijd met de laatste
fase start.
Verwijder opnieuw de rotor en verdeeltube, voeg
opnieuw de O-ring (OR2) en de verdeeltube (2/E)
in.
Voer de sleutel (PF1 of PF2) van de te installeren
rotor in.
Installeer de rotor (1) (omdat de O-ring (OR2)
tegen de verdeeltube drukt (2/E), de instelling zal
aanvankelijk incorrect zijn).
MPB 100-dutch
Artikelnr. 771074117
klemmen,
met
met
gat
rotorinstelling:
Plaats
pagina 26
Smeer de O-ring (OR1) goed in met siliconevet en
schuif het op de trapomkasting (60). Terwijl u dit
doet, draai de O-ring niet in zichzelf.
Leg de trapomkasting (60) plat en druk hem neer
in schokken. Klop het verder neer met een plastic
hamer.
Monteer alles fases.
Monteer de eerste fase van de pomp, maak de
rotor (1) en moeren (28) vast.
Schuif de lagerbus (23) en sluitring (29) erop, coat
het loopvlak met een smeermiddel.
Maak de eerste moer (28) vast, draai ongeveer
1/4 draai terug, vastmaken met de borgmoer.
de
Monteer
lagermetaal (21) en O-ring (OR1)
Druk lichtjes de aanzuigomkasting (3), de pomp
met omkastinganker (25) met moeren (M1)
samen.
Breng de aanzuig- en drukflens op een lijn.
Span de moeren aan (M1), zie de tabel in de
appendix voor de torsiekracht.
Draai de as (24) en controleer of hij makkelijk kan
bewegen.
of
9.3 Model MPV
Zie "Appendix" in de bedieningshandleiding voor
doorsneetekening.
Alle onderdelen moeten gereinigd worden, vetvrij zijn
en voorbereid worden in navolging met Punt 9.1.
Klem de as in een verticale positie (24) gebruik
zachte
beschermende
koppelingstomp naar boven gericht.
de
Het volgende montagewerk is gebaseerd op het
type asafdichting, zie deel 8.7.2, 8.7.4 of 8.7.6
onder Montage.
Belangrijk: In tegenstelling tot de beschrijving in
deel8.7.2, 8.7.4 of 8.7.6, is de omkasting van de
asafdichting open.
Ga voorzichtig met het werk verder om schade
aan de mechanische afdichting (GLRD) te
vermijden.
Voorverwarm de lager (K) (max.80° C) en schuif
het op de as (24).

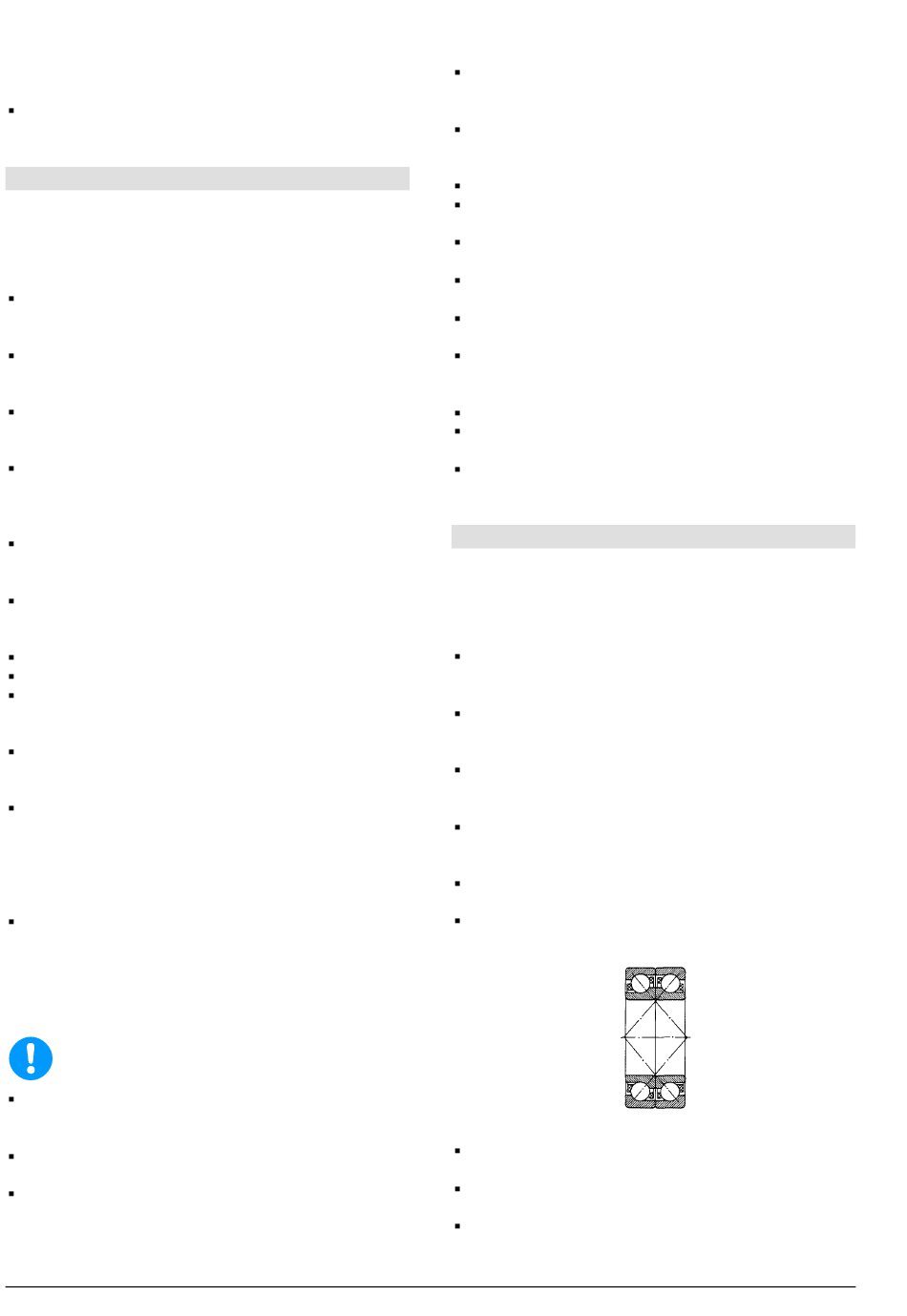

Lager (K) - Gepaarde hoekkogellager in X
opstelling
Gepaarde hoekkogellager in X opstelling
Schroef de asmoer (50) vast terwijl de lager nog
warm is.
Vul ongeveer 60% van de holte in de lager (K1)
met vet (gekoelde lager).
Plaats het lagerblok (8) met motoraansluiting
verticaal op de werkplaat zodat de as (24) kan
Model MPB, MPV
de aanzuigomkasting (3)
klemmen,
met het
met
de
Herziening 02
Uitgave 01/2010
