Installatie-, Bediening- en Onderhoudinstructies
van de motorcentrering kan het verwijderen
makkelijker maken).
Ga verder zoals voor de vervanging van de
motorlager:
Maak de bevestigschroeven voor de koppeling
(S9) los en verwijder ze.
Trek de koppelinghelft (7/M) met een trekschroef
van de motorschacht.
Vervang
de
herstellingshandleiding van de motor.
Montage
Monteer
de
koppelinghelft
motorschacht zoals beschreven in deel 5.3.2
"Koppeling -- MPV-ontwerp) en schroef de
bevestigingschroeven voor de koppeling vast (S9).
Hermonteer de motor in omgekeerde volgorde
van de ontmanteling en verbind opnieuw de
koppelinghelften
kruiskopschroeven (S8).
8.5.2 De lagers vervangen – MPV-ontwerp
Voor de bijhorende doorsneetekening, zie appendix
Ontmanteling
Verwijder de motor.
Verwijder de slingerkraag (73M) en plaats de
slingerkraag (73P) terug op zijn plaats.
Schroef de moeren (M1) en de moeren (M5) los,
maak de lagerafdekking (12) van het lagerblok (8)
los en schuif naar onderen.
Hef het lagerblok (8) omhoog (een lichte axiale
klop op het lagerblok (8) zal het makkelijker
maken om hem te verwijderen).
Na der verwijdering van het lagerblok (8) zal de
as vrij in de axiale richting bewegen (ong. 3-4
mm). Standaard asafdichtingen kunnen deze
speling aan zonder schade aan de werking. Bij
speciale asafdichtingen (bijv. patroonafsluiters),
volg de instructies van de afdichting.
Schroef de asmoeren los (50) (sikkelspanner) De
asmoeren hebben een bevestigingsysteem dat
voorkomt dat ze loskomen.
Als dit bevestigingsysteem niet langer werkt, moet
de moer vervangen worden.
Verwijder de lagers (K) met de trekschroef.
Controleer het oppervlak van de as op schade,
slijp groeven weg.
Montage
Maak het fittingoppervlakte tussen het lagerblok
(8) en de drukomkasting (4) en coat ze met
smeermiddel.
Verwarm de nieuwe lager (K) voor - gepaarde
hoekkogellager in X opstelling (max. 80° C) en
schuif het op de as (24).
MPB 100-dutch
Artikelnr. 771074117
motorlager
volgens
(7/m)
op
met
de
zeskoppige
pagina 18

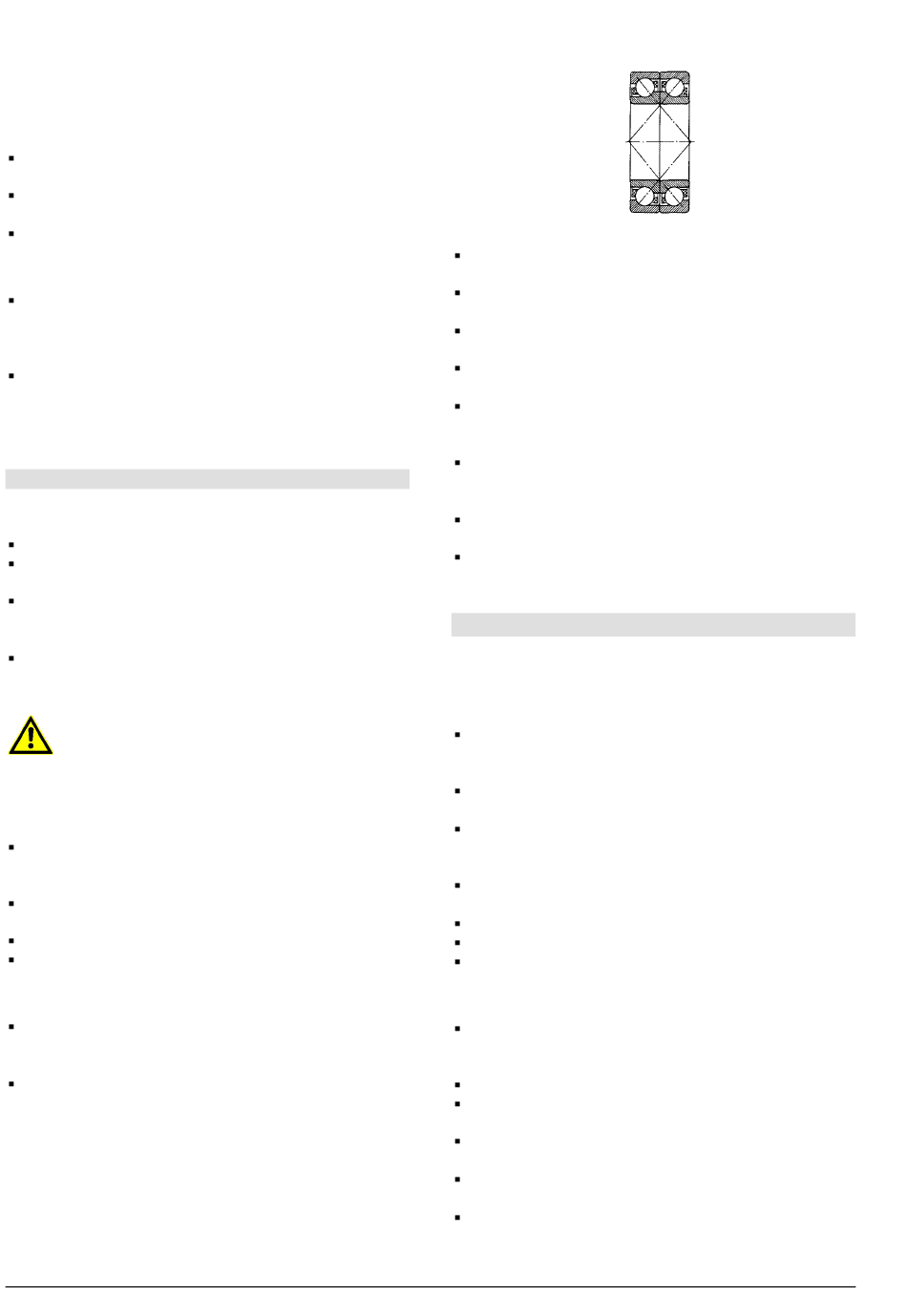

Gepaarde hoekkogellager in X opstelling
de
Maak de asmoer (50) vast terwijl de lager nog
warm is.
Vul ongeveer 60% van de ruimte in de lager (K)
de
met vet (wanneer de lager afgekoeld is).
Plaats het lagerblok (8) op zijn plaats en schroef
de moeren (M1) losjes vast.
Schroef de lagerafdekking (12) op het lagerblok
(8) (moeren M5).
Smeer
de
slingerkraagafsluiting op de lagerafdekking (12)
en op het lagerblok in met vet.
Plaats de slingerkraag (73P en 73M) op zijn plaats
(groef in de afstandsbus (72) voor slingerkraag
(73P).
Maak de moeren (M1) vast (zie appendix voor
torsiekracht).
Draai de as (24) en controleer of hij makkelijk kan
bewegen.
8.6 De glijlagers vervangen
Dit gedeelte beschrijft de vervanging van de glijlagers
in de aanzuigbehuizing (3).
Voor de bijhorende doorsneetekening, zie appendix
Ontmanteling
Plaats de pomp verticaal op de motorstoel (11,
MPB-ontwerp) of op het lagerblok (8, MPV-
ontwerp).
Schroef de moeren los (M1) en verwijder de
bevestigingschroeven (25).
Verwijder het aanzuighuis (3) ( een lichte klop op
het aanzuighuis (3) maakt het makkelijker om het
te verwijderen)
Verwijder de rotormoeren (28), verwijder de
sluitringen (29)
Verwijder en vervang de lagerbus (23).
Controleer de as op schade, slijp groeven af.
Verwijderd
aanzuighuis (3) (losschroeven).
Montage
Maak het fittingoppervlakte tussen trapomkasting
(60) en de drukomkasting (3) en coat ze met
smeermiddel.
Schuif het nieuwe glijlager (23) op de as (24).
Bevestig de glijlager (23) met sluitringen (29) en
rotormoeren (28).
Maak de eerste moer (28) vast, draai ongeveer
1/4 draai terug, vastmaken met de borgmoer.
Druk het lagermetaal (21) in de aanzuigomkasting
(3).
Plaats de aanzuigomkasting (3) terug op zijn
plaats, schroef de trekmoeren (25) en de moer
(M1) vast zie appendix voor torsiekracht).
Model MPB, MPV
tegenrotatieoppervlaktes
het
lagermetaal
(21)
van
de
van
het
Herziening 02
Uitgave 01/2010
