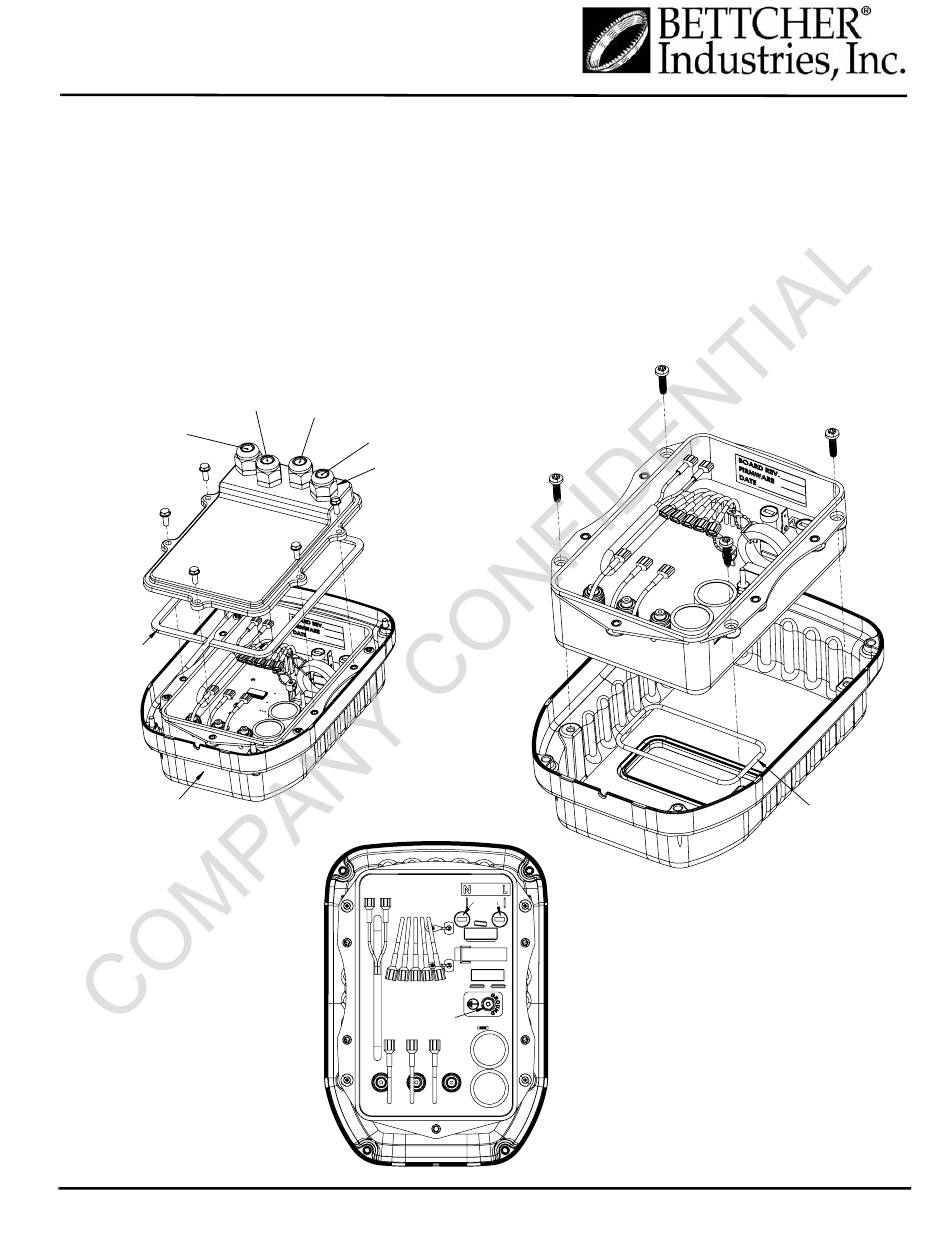

DE REGELAAR VERVANGEN (VERVOLG)
3. Leid de draden van de schakelaar een na een door de trekontlasting, zodat het deksel van
de regelaar volledig kunt verwijderen.
4. Verwijder de regelaar van het achterdeksel door de 4 schroeven te verwijderen.
5. Plaats een nieuwe pakking en regelaar in het achterdeksel. Bevestig de regelaar met de 4
schroeven aan het achterdeksel. Draai de schroeven vast met een draaimoment van 20-25
lb-in.
6. Leid de draden van de schakelaar een na een door de trekontlasting.
7. Sluit de draad van de motorsensor, de stroomdraad van de motor en de draden het
stroomsnoer L, N en G weer aan.
Draad motorsensor (grijs)
Schakeldraad
Deksel regelaar
Pakking
Achterdekse
Handleiding nr. 101953
1 april 2019
Draad motorspanning (rood)
Stroomsnoer
Trekontlasting
(4)
Regelaar
Bevestigingsmoer
aarddraad
